Раздел 3 «Возведение инженерных
сооружений»
Технология возведения высотных инженерных сооружений зависит от многих
факторов: Вид и назначение сооружения
Конструктивное решение сооружения Применяемые материалы Место строительства
Технический и кадровый потенциал строительной организации
Трубы – бескаркасное конструктивное решение с несущими элементами из листовой стали, монолитного железобетона.
Теле-, радио башни –
каркасное конструктивное решение - стальной решетчатый каркас из труб, сортамента; монолитный железобетонный каркас.
Каркасное
конструктивное решение - стальной решетчатый каркас из труб, сортамента; бескаркасные с несущими элементами из листовой стали.

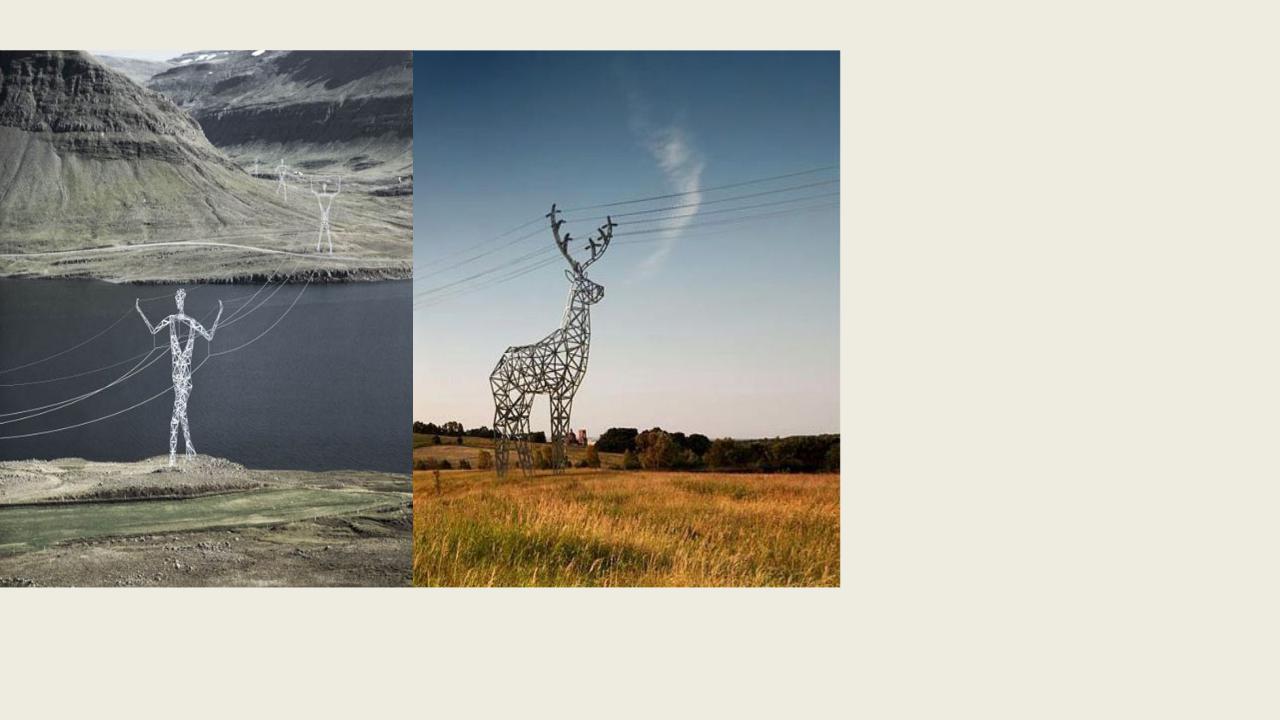

Опоры линий электропередач
Опоры линий электропередач
Каркасное
конструктивное решение - стальной решетчатый каркас из труб, сортамента.

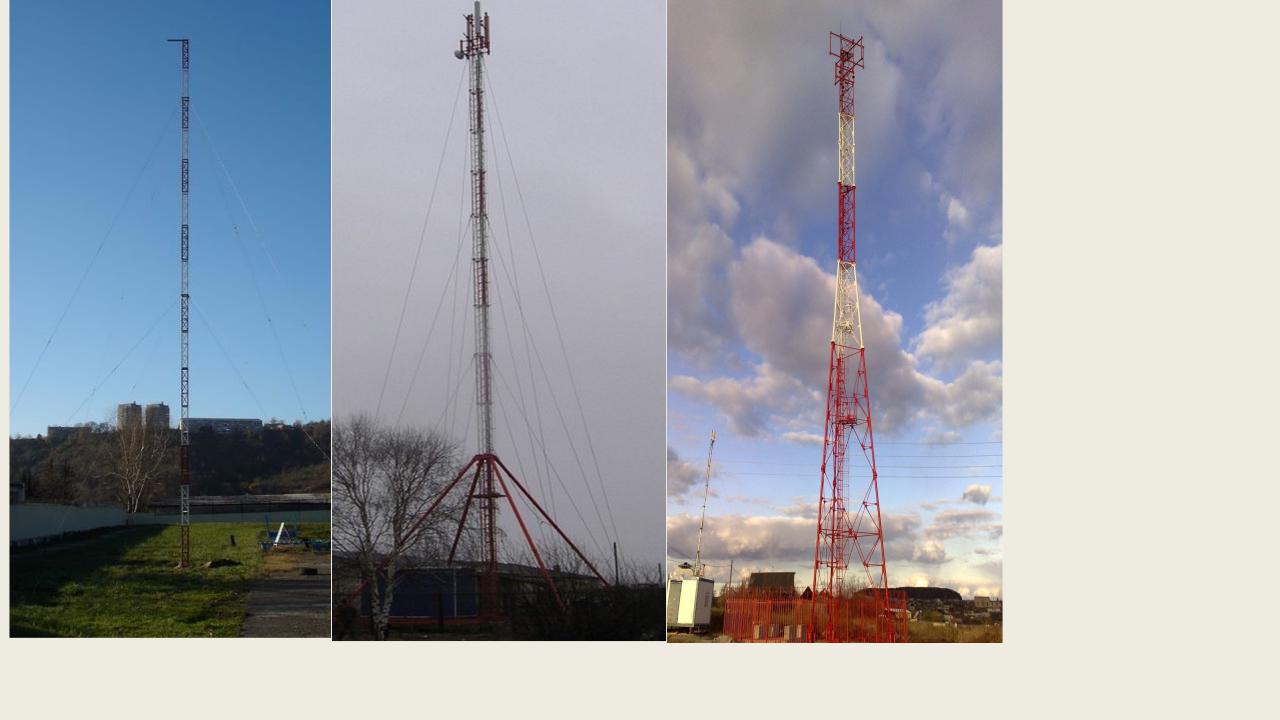

Мачты (антенные сооружения)
Каркасное
конструктивное решение - стальной решетчатый каркас из труб, сортамента.
Ветроэнергетические установки |
Молниеотводы |
Методы возведения сооружений
Монтаж сооружения собранного на стенде.
Монтаж сооружения методом наращивания.
Монтаж сооружения методом подращивания.
Тема 3.1. «Монтаж сооружения или его части собранного на стенде»
Монтаж применяют при высоте сооружения не более 120 м (из-за значительных монтажных усилий, возникающих в момент отрыва сооружения от земли).
