Раздел 5. Возведение пространственных большеразмерных конструкцийТема 5.2. Монтаж сетчатых куполов и оболочек

Раздел 5. Возведение пространственных большеразмерных конструкций покрытия

Тема 5.2.

Рассматриваемые вопросы:

Монтаж сетчатых куполов.

Монтаж сетчатых оболочек.

Монтаж сетчатых куполов

Сетчатые купола проектируют

1. Из стержней замкнутого профиля (круглого, квадратного или прямоугольного сечений) из стали, алюминиевых сплавов, изготовленных заводским способом.

Соединяют стержни в трех,- четырех,- шестиугольные ячейки коннекторами различных конструктивных решений.

2. Из клееного деревянного бруса.

Соединяют брусья в треугольники, стальными накладками, полно резьбовыми винтами.

Сетчатые купола монтируют на фундаменты, колонны с поясом из монолитной или сборный балки; несущие стены.

Методы монтажа сетчатых куполов

Метод наращивания из отдельных стержней

Сетчатый купол с треугольными ячейками из стальных стержней.

1. Возведение монолитного опорного железобетонного кольца.

Возведение монолитного железобетонного опорного кольца

2. Последовательный монтаж купола по ярусам:

• Ячейки в пределах каждого яруса монтируют из стержней поэлементно.

• Стержни поднимают на монтаж для первого яруса вручную, для последующих - на рабочей площадке подъемников.

• Узловые соединения стержней в ячейки выполняют с автомобильных подъемников.

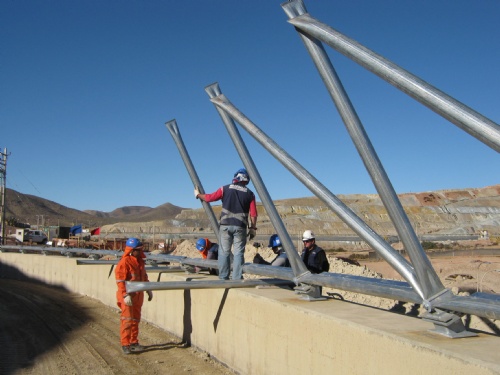

Поэлементный монтаж ячеек первого яруса сетчатого купола из отдельных стержней. Подача элементов – вручную

Поэлементный монтаж ячеек второго яруса сетчатого купола из отдельных стержней. Выполнение узловых соединений стержней с автомобильных подъемников

Монтаж последующих ярусов сетчатого купола с использованием автомобильных подъемников

Завершения монтажа сетчатого купола методом наращивания

Если по проекту предусмотрено наружное ограждение купола (листами, панелями) его монтируют:

• Поэлементно.

• Укрупненными картами. Карты собирают из нескольких листов на стенде.

• Подачу элементов ограждения производят монтажным краном.

• Узловые соединения каркаса купола с элементами ограждения выполняют с автомобильных подъемников.

Поэлементный монтаж листового наружного ограждения сетчатого купола. Подача листов – монтажным краном. Выполнение узловых соединений каркаса оболочки с элементами ограждения - с автомобильных подъемников

Укрупнительная сборка карты наружного ограждения сетчатого купола на стенде по шаблону

Метод наращивания из отдельных стержней

Сетчатый купол с треугольными ячейками из клееного деревянного бруса.

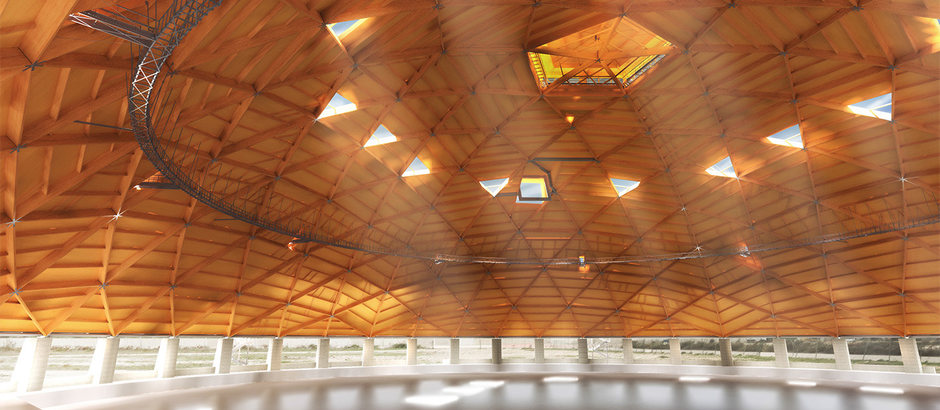

Сетчатый купол из клееного деревянного бруса. Складские помещения энергетического концерна диаметром 143 м

1. Возведение монолитных железобетонных отдельно стоящих фундаментов.

2. Монтаж опорного кольца из стальных балок по монолитным фундаментам.

3. Последовательный монтаж ярусов купола:

• Ячейки в пределах каждого яруса монтируют из стержней поэлементно.

• Стержни поднимают на проектную отметку монтажным краном.

• Узловые соединения стержней в ячейки выполняют с автомобильных подъемников.

Если по проекту предусмотрено наружное ограждение купола (листами, панелями) его монтируют:

• Укрупненными картами. Карты собирают из нескольких листов на стенде.

• Подачу элементов ограждения производят монтажным краном.

• Узловые соединения каркаса купола с элементами ограждения выполняют с автомобильных подъемников.

Монтаж карт наружного ограждения сетчатого купола

Завершенный монтаж сетчатого купола

Метод наращивания из отдельных стержней на весу

Сетчатый купол с треугольными ячейками из стальных стержней.

1. Возведение монолитного железобетонного фундамента.

2. Возведение монолитного железобетонного опорного кольца.

3. Последовательный монтаж ярусов купола:

• Ячейки в пределах каждого яруса монтируют из стержней поэлементно.

• Стержни поднимают на проектную отметку с использованием системы блоков.

• Узловые соединения стержней в ячейки выполняют на весу с закреплением монтажников на смонтированных ячейках оболочки.

• Подъем монтажников на рабочие места - автомобильным подъемником.

Монтаж сетчатого купола без промежуточных опор и подъемного оборудования с соединением стержней на весу

Метод наращивания

Проект «Города под куполом» - гигантский сетчатый купол высотой 1,5 км, диаметр 1,6 км, общей площадью 6,5 м² с шестиугольными (сотовыми) ячейками из стальных стержней.

В ячейки вставляют трехслойные панели: 3 слоя пленки из прочного, эластичного, негорючего, устойчивого к высокой температуре, грязе, – пылеотталкивающего, самоочищающегося пластика. Панели с тремя слоями плёнки обладают высокими теплозащитными свойствами, сравнимыми с трехслойными стеклопакетами.

 1. Возведение монолитного железобетонного фундамента.

2. Возведение монолитного железобетонного опорного кольца.

3. Последовательность монтажа купола:

• Ячейки монтируют из стержней поэлементно.

• Стержни подают монтажным краном.

• Узловые соединения стержней в ячейки выполняют на временных переставляемых деревянных настилах.

• В каждой монтируемой ячейки устанавливают временные связи для обеспечения устойчивости и укладки временных переставляемых деревянных настилов.

• Перемещение монтажников по смонтированным ячейкам купола - по временным переставляем деревянным настилам.

Светопрозрачные трехслойные полимерные панели наружного ограждения купола монтируют:

• Поэлементно.

• Подачу панелей производят монтажным краном.

• Узловые соединения каркаса оболочки с панелями выполняют находясь на стержнях ячейки.

• Подъем монтажников на рабочие места - автомобильным подъемником.

Комбинированный метод.

Сетчатый купол с треугольными ячейками из алюминиевых стержней.

Комбинированный метод сочетает методы наращивания и подращивания. Применяют для монтажа сетчатых куполов диаметром до 100 метров.

1. Возведение монолитного железобетонного фундамента.

2. Возведение монолитного железобетонного опорного кольца (1).

3. Установка монтажной опоры (2) с многоветвевыми полиспастами и лебедками (3).

4. Монтаж купола:

• Монтаж нижней части купола (4) высотой на 3 яруса ячейками из стержней поэлементно методом наращивания.

Стержни поднимают на проектную отметку с использованием системы блоков.

Узловые соединения стержней в ячейки выполняют с площадок автомобильных подъёмников.

• Временное закрепление (расчаливание) (5) смонтированной нижней части купола к оголовку монтажной опоры.

• Монтаж на стенде (6) верхнего яруса купола.

• Подращивание (подъем) верхнего яруса купола на высоту следующего яруса полиспастами и лебедками монтажной опоры.

• Монтаж на стенде (6) следующих за верхним ярусов купола.

• Подращивание ярусов купола сверху вниз до достижения верхнего яруса проектной отметки.

• Соединение нижней и верхней частей купола проектными узлами.

Монтаж сетчатого купола диаметром 60 м комбинированным методом: 1 - монолитное железобетонное опорное кольцо; 2 – временная монтажная опора; 3 - многоветвевые полиспасты и лебедки; 4 - нижняя часть купола из 3-х ярусов, смонтированная методом наращивания; 5 - тросовая расчалка; 6 – стенд для сборки ярусов купола при монтаже подращиванием

Монтаж сетчатых оболочек

Функции сетчатых оболочек: несущая для конструкции покрытия; ограждающая; каркас для декоративные поверхности фасада.

Несущая сетчатая криволинейная оболочка покрытия

Несущая сетчатая криволинейная оболочка покрытия

Ограждающая сетчатая криволинейная оболочка

Каркас из сетчатой оболочки для декорирования фасада

Ограждение и каркас для декорирования фасада из сетчатой криволинейной оболочки

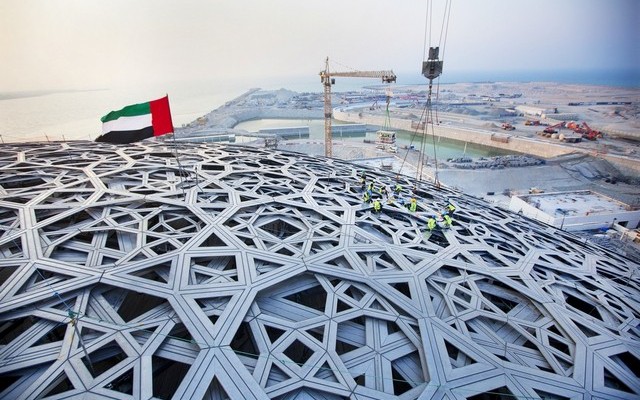

Ограждение для декорирования покрытия и фасада из сетчатой криволинейной оболочки

Отличие сетчатых оболочек от сетчатых куполов:

Позволяют перекрывать пространства диаметром до 400 м.

Можно проектировать любую геометрию поверхности.

Создание фантазийных форм фасадов и покрытий зданий.

Сетчатые оболочки проектируют

1. Из стержней замкнутого профиля (круглого, квадратного или прямоугольного сечений) из стали, алюминиевых сплавов, изготовленных заводским способом.

Соединяют стержни в трех,- четырех,- шестиугольные ячейки коннекторами различных конструктивных решений.

Методы монтажа сетчатых оболочек аналогичны методам монтажа сетчатых куполов наращиванием.

Применение сетчатых оболочек ограничено сложными и дорогостоящими производством элементов и технологией монтажа. Сетчатые оболочки применяют при строительстве очень крупных объектов с большим бюджетом.
