Раздел 8. Возведение силосов и элеваторов
Тема 8.3. Монтаж силосов и элеваторов из сборного железобетона
Элеваторы из сборных железобетонных силосов
Отдельно стоящие силосы
Конструктивные решения элеваторов Фундамент – монолитная железобетонная плита.
Подсилосный этаж (этажи) – каркас из сборных железобетонных колонн и балок.
Схемы расположения колонн подсилосного этажа: а - для силосов диаметром 3,6 м; б - для квадратных силосов 3х3 м
Схема расположения |
Схема расположения |
балок перекрытия |
кольцевых балок перекрытия |
подсилосного этажа |
подсилосного этажа |
Схема расположения плит перекрытия подсилосного этажа
Корпус элеватора проектируют с рядовым расположением квадратных (3х3м) или круглых силосов (диаметры 3,6м) заводского изготовления. Покрытие - из сборных железобетонных радиальных или прямоугольных плит.
Рядовое
расположение квадратных и круглых силосов
в элеваторе
Метод монтажа силосов элеваторов - наращивание
Монтаж силоса элеватора из объемных блоков (кольцевых, коробчатых) заводского изготовления
Блоки устанавливают ярусами на высоту силоса элеватора.

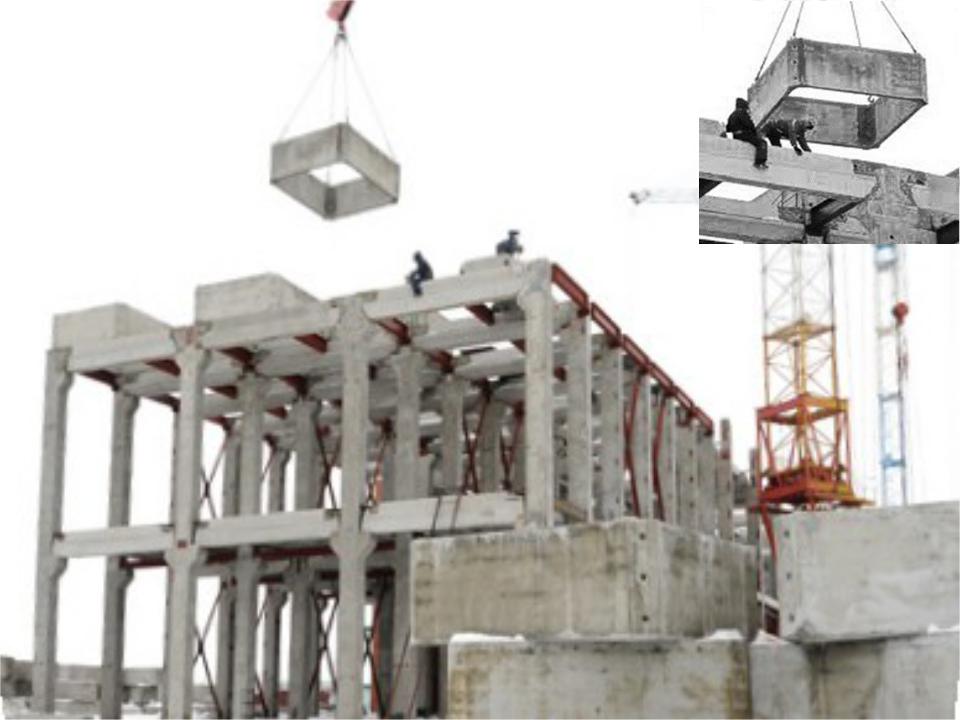

Монтаж силосов элеватора на каркас подсилосных этажей
