СН 2.01.04-2019
Для ознакомления www.normy.by
Рисунок С.11— Чешская Республика:снеговая нагрузка на высоте уровня моря
Рисунок С.12 — Карта снеговой нагрузки Исландии
26
СН 2.01.04-2019
Зона |
sk, кН/м2 |
|
|
1 |
0,007А – 1,4; sk ≥ 0,70 |
|
|
2 |
0,9 |
|
|
3 |
0,006А – 0,6; sk ≥ 1,2 |
|
|
4 |
1,6 |
|
|
5 |
0,93exp (0,00134A); sk ≥ 2,0 |
|
|
Примечание — А — высотное положение сооружения над уровнем моря, м.
Рисунок С.13 — Карта снеговой нагрузки Польши
Для ознакомления www.normy.by
27
Для ознакомления www.normy.by
СН 2.01.04-2019
Приложение D
Корректировка снеговых нагрузок на грунт
всоответствии с периодом повторяемости
(1)Снеговые нагрузки на грунт для любого среднего периода повторяемости, отклоняющегося
от того, который принят при назначении характеристических снеговых нагрузок sk (по определению базирующейся на годовой вероятности превышения 0,02), допускается корректировать по отношению
ксоответствующим характеристическим значениям, применяя D(2)–D(4). Уравнение (D.1) не следует применять к годовой вероятности превышения более 0,2 (т. е. к периоду повторяемости менее 5 лет).
(2)Если имеющиеся данные показывают, что для годовых максимумов снеговой нагрузки допускается принять распределение Гумбеля, то зависимость между характеристическим значением снеговых нагрузок на грунт и значением снеговых нагрузок на грунт для среднего периода повторяемости в n лет выражается следующим образом:
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
||||
|
1−V |
[ln(−ln(1−Pn ))+0,57722] |
|
|
||||
|
π |
|
|
|||||
|
|
|
|
, |
(D.1) |
|||
sn |
= sk |
|
|
|
|
|
||
|
|
|
1+ 2,5923V |
|||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
где sk — нормативное значение снеговых нагрузок на грунт (с периодом повторяемости 50 лет со-
гласно EN 1990:2002);
sn — снеговые нагрузки на грунт с периодом повторяемости n лет;
Pn — годовая вероятность превышения (соответствует приблизительно 1/n, где n — соответствующий период повторяемости (годы));
V — коэффициент вариации годовых максимумов снеговых нагрузок.
Примечание 1 — При необходимости уполномоченные государственные органы могут определять другую функцию распределения для корректировки снеговых нагрузок на грунт при других периодах повторяемости. Примечание 2 — Информация о коэффициенте вариации может быть предоставлена уполномоченными государственными органами.
(3) Уравнение (D.1) графически показано на рисунке D.1.
Рисунок D.1 — Корректировка снеговых нагрузок на грунт
всоответствии с периодом повторяемости
(4)При необходимости уравнение (D.1) также допускается применять для расчета снеговых нагрузок на грунт для других вероятностей превышения, например для:
— сооружений, для которых можно допустить высокий риск превышения;
— сооружений, для которых требуется более высокая безопасность.
28
СН 2.01.04-2019
Приложение Е
Удельный вес снега
(1)Удельный вес снега изменяется и не является постоянным. В общем случае удельный вес повышается вместе с продолжительностью лежания снегового покрова и зависит от месторасположения сооружения, климатических условий и высотной отметки.
(2)Индикативные значения в таблице Е.1 допускается применять для среднего удельного веса снега, за исключением требований разделов 1–6.
Таблица Е.1 — Средний удельный вес снега
Вид снега |
Удельный вес, кН/м3 |
|
|
Свежий |
1,0 |
|
|
Осевший (через несколько часов или суток после выпадения) |
2,0 |
|
|
Старый (через несколько недель после выпадения) |
2,5–3,5 |
|
|
Влажный |
4,0 |
|
|
Для ознакомления www.normy.by
29
СН 2.01.04-2019
Библиография
ISO 4355 Bases for design of structures — Determination of snow loads on roofs
(Основы проектирования конструкций. Определение снеговых нагрузок на кровли)
ISO 3898 Bases for design of structures — Notations — General symbols
(Основы проектирования конструкций. Условные обозначения. Общие символы)
Для ознакомления www.normy.by
30
СН 2.01.04-2019
Приложение ДА
Сведения о соответствии технических нормативных правовых актов ссылочным региональным стандартам
Таблица ДА.1
Обозначение и наименование |
Обозначение и наименование |
регионального стандарта |
технического нормативного правового акта |
|
|
EN 1990:2002 |
СН 2.01.01-2019 |
|
Основы проектирования строительных конструкций |
|
|
ЕN 1991-1-1:2002 |
СН 2.01.02-2019 |
|
Общие воздействия на конструкции. Объемный вес, соб- |
|
ственный вес, функциональные нагрузки для зданий |
|
(ЕN 1991-1-1:2002+АС:2009) |
|
|
Для ознакомления www.normy.by
31
Для ознакомления www.normy.by |
|
32 |
Национальные требования |
|
и национально установленные параметры |
Таблица НП.1 — Национальные требования и национально установленные параметры, которыми следует пользоваться при строительстве зданий и сооружений на территории Республики Беларусь
Элемент |
|
|
настоящих |
Параметры, установленные на национальном уровне |
|
строительных |
||
|
||
норм |
|
|
|
|
1.1(2) |
Этот пункт не применяется на территории Республики Беларусь |
|
|
1.1(3) |
Местные условия, указанные в данном пункте, не установлены в Республике Беларусь |
|
|
1.1(4) |
Приложение В не применяется на территории Республики Беларусь |
|
|
2(3) |
На территории Республики Беларусь нет специфических условий, указанных в настоящем пункте, поэтому на территории Респуб- |
|
лики Беларусь приложение В не применяется |
|
|
2(4) |
На территории Республики Беларусь не бывает чрезвычайных снеговых заносов, указанных в настоящем пункте, поэтому тре- |
|
бованиями настоящего пункта не применяют на территории Республики Беларусь |
|
|
3.3(1) |
На территории Республики Беларусь не бывает чрезвычайных условий, указываемых в настоящем пункте, поэтому приложение В |
|
не применяют на территории Республики Беларусь |
|
|
3.3(3) |
Данный пункт не применяется к условиям Республики Беларусь в соответствии с 3.3(1) |
|
|
4.1(1) |
Приложение С не используется на территории Республики Беларусь. Карта снеговых районов для условий Республики Бела- |
|
русь приведена на рисунке НП.1 (BY). Характеристические значения снеговой нагрузки на грунт вычисляют в соответствии |
|
с таблицей НП.1 (BY) |
|
|
2019-04.01.2 СН
Для ознакомления www.normy.by
Продолжение таблицы НП.1
Элемент
настоящих Параметры, установленные на национальном уровне строительных
норм
4.1(1)

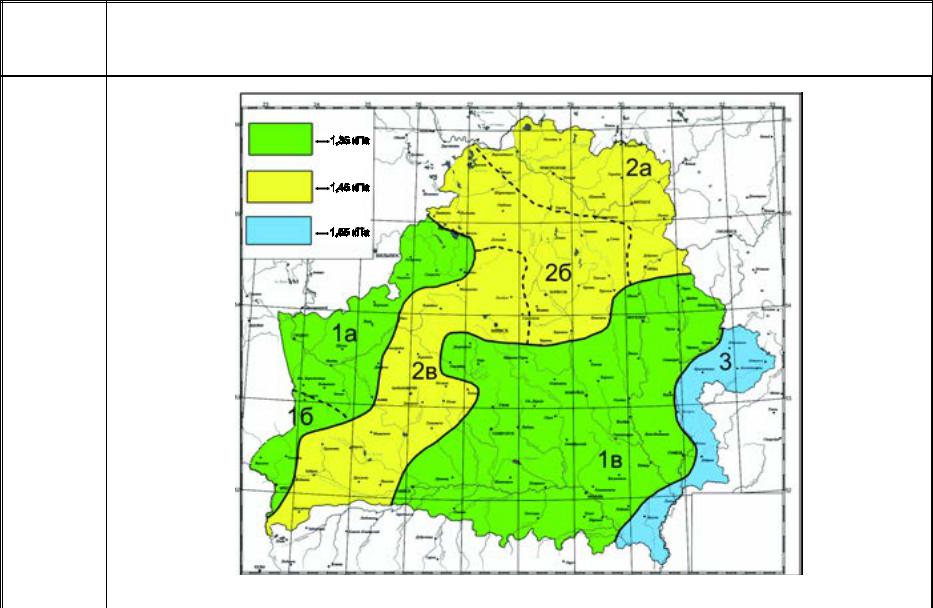

Рисунок НП.1 (BY) — Карта снеговых районов (период повторяемости — 50 лет), см. совместно с таблицей НП.1 (BY) 33
2019-04.01.2 СН
Для ознакомления www.normy.by
34 |
Продолжение таблицы НП.1 |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Элемент |
|
|
|
|
|
|
|
|
|
|
|
|
|
настоящих |
|
|
|
|
|
Параметры, установленные на национальном уровне |
|
|
|
|||
|
строительных |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
норм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
4.1(1) |
|
Таблица НП.1.1 (BY) — Характеристические значения снеговой нагрузки на грунт в зависимости от высоты местности над уровнем |
||||||||||
|
|
моря A, м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номер |
|
Подрайон |
|
|
Снеговая нагрузка sk, кПа, для местности с высотой над уровнем моря А, м |
|
||||
|
|
|
снегового района |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
1а |
|
|
|
|
sk =1,35* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1б |
|
|
sk |
=1,35 + 2,20 (A −155)/100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1в |
|
|
sk |
=1,35 +0,38 (A −140)/100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
2а |
|
|
sk |
=1,45 + 0,60 (A −125)/100 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2б |
|
|
sk |
=1,45 + 0,60 (A −150)/100 |
|
|
|
|
|
|
|
|
|
2в |
|
|
sk =1,45 + 0,60 (A −210)/100, sk |
≥1,00 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
3 |
|
|
|
|
sk =1,55* |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
* Характеристическое значение снеговой нагрузки в данном подрайоне (районе) принимается постоянным. |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|||||
|
4.1(2) |
Дополнительные указания к настоящему пункту не указываются |
|
|
|
|
|
||||||
|
|
|
|
||||||||||
|
4.2(1) |
Значения коэффициентов ψ0, ψ1, ψ2 |
указаны в настоящем разделе и дополнительно приведены в таблице НП.2 (BY) |
||||||||||
|
|
|
Таблица НП.1.2 (BY) — Значения коэффициентов ψ для зданий |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Воздействие |
|
|
ψ0 |
|
ψ1 |
|
ψ2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
Снеговые нагрузки для зданий |
|
0,6 |
|
0,5 |
|
0 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4.3(1) Данный пункт не применяется к условиям Республики Беларусь в соответствии с 3.3(1)
2019-04.01.2 СН
Для ознакомления www.normy.by
Продолжение таблицы НП.1 |
|
|
|
|
|
Элемент |
|
|
настоящих |
|
Параметры, установленные на национальном уровне |
строительных |
|
|
|
|
|
норм |
|
|
|
|
|
5.2(2) |
Приложение В не применяют на территории Республики Беларусь |
|
|
||
|
|
|
|
|
|
5.2(5) |
Для условий нагружения, указанных в настоящем пункте, дополнительные указания не приводятся |
||||
|
|
||||
5.2(7) |
На территории Республики Беларусь применяют следующие значения, приведенные в таблице НП.3 (BY). |
||||
|
|
Таблица НП.1.3 (BY) — Значения коэффициента Се для различных условий местности Республики Беларусь |
|||
|
|
|
|
|
|
|
|
Условия местности |
|
Се |
|
|
|
|
|
|
|
|
|
Не защищенные от ветраа) |
|
0,8* |
|
|
|
Обычные |
|
1,0 |
|
|
|
|
|
|
|
|
|
Закрытые от ветра |
|
1,0 |
|
|
|
|
|
|
|
|
|
а) См. примечания к таблице 5.1 настоящих строительных норм. |
|
|
|
|
|
* Для покрытий с наименьшим горизонтальным размером более чем 50 м коэффициент Се = 1,0. |
|
||
|
|
|
|
|
|
|
|
|
|||
5.2(8) |
Если тепловая изоляция конструкции покрытия незначительная, коэффициент Сt |
допускается снижать на основании более точных |
|||
|
исследований. При определении снеговых нагрузок для неутепленных покрытий цехов с повышенными тепловыделениями при укло- |
||||
|
нах кровли св. 3 % и обеспечении надлежащего отвода талой воды допускается принимать понижающий коэффициент Ct = 0,8. |
||||
|
В остальных случаях Ct = 1,0. При этом нагрузка sk должна составлять минимум 0,5 кПа |
||||
5.3.3(4) |
Альтернативные схемы распределения нагрузки в результате переноса снега, например ветром, не приводятся |
||||
|
|
|
|
||
5.3.4(3) |
Приложение В не применяется на территории Республики Беларусь |
|
|
||
|
|
||||
5.3.4(4) |
Когда угол наклона ската кровли превышает 60°, следует принимать значение µ2 = 1,6 |
||||
|
|
|
|||
5.3.5(1) |
|
Примечание 1 — Верхнее предельное значение коэффициентаµ3 = 2,0 следует принимать в соответствии с рисунком 5.5. |
|||
|
|
Примечание 2 — Специальные указания по учету эффектов от снегоудерживающих заграждений не приводятся |
|||
|
|
|
|
|
|
