Определение основных параметров диодов и стабилитрона по вольт-амперным характеристикам
Лабораторная работа №1
по дисциплине:
Электроника 1.1
Выполнил: :
|
|
||||
студент гр. 5А03 |
|
|
Шкарпетин А.С. |
|
26.09.2022 |
|
|
|
|
|
|
|
|
|
|
|
|
Проверил:
|
|
||||
доцент ОЭЭ ИШЭ |
|
|
Воронина Н.А. |
|
|
|
|
|
|
|
|
Томск – 2022
Цель работы: изучение основных свойств диодов и стабилитрона и определение их параметров по вольтамперным характеристикам.
Общие сведения
Диоды и стабилитроны представляют собой полупроводниковые приборы с одним электронно-дырочным переходом (р-n-переходом). Простейшими неуправляемыми силовыми ключами являются полупроводниковые диоды, использующие вентильное свойство p-n-перехода, т.е. пропускающие ток в одном направлении и практически не пропускающие его в другом направлении. Одним из замечательных свойств p-n-перехода является вентильное свойство, т.е. способность его изменять свое сопротивление протекающему под действием напряжения внешнего источника току в зависимости от направления этого тока.
Причем разница сопротивлений при прямом и обратном направлении тока может быть настолько велика, что в ряде случаев, например, для силовых диодов, можно считать, что ток протекает через диод только в одном направлении – прямом, а в обратном направлении ток настолько мал, что им можно пренебречь. Прямое направление – это когда электрическое поле внешнего источника направлено навстречу электрическому полю p-n-перехода, а обратное – когда направления этих электрических полей совпадают. Полупроводниковые диоды, использующие вентильное свойство p-n-перехода, называются выпрямительными диодами и широко используются в различных устройствах для выпрямления переменного тока.
Силовые диоды характеризуются системой статических, динамических и предельных параметров.
К статическим параметрам относятся:
статическое сопротивление диода ;
номинальное значение прямого тока ;
номинальное значение обратного тока ;
номинальное значение обратного напряжения ;
номинальное значение прямого падения напряжения ;
напряжение отсечки ;
Основные статические параметры диодов и стабилитронов, такие как пороговое напряжение , прямое падение напряжение , дифференциальное сопротивление , обратный ток , напряжение стабилизации стабилитрона , можно определить по вольтамперной характеристике, снятой на постоянном или медленно изменяющемся токе.
К динамическим параметрам относятся:
дифференциальное сопротивление ;
скорость нарастания прямого тока ;
скорость нарастания обратного напряжения ;
время восстановления обратного напряжения ;
предельная частота .
Динамические параметры определяются в переходных режимах работы диода. Переключение диода из закрытого состояния в открытое происходит не мгновенно. Это можно наблюдать на экране осциллографа, если приложить к диоду напряжение прямоугольной формы высокой частоты.
Диоды Шотки используют переход металл-полупроводник в качестве барьера Шотки (вместо p-n-перехода, как у обычных диодов). Барьер Шотки имеет меньшую электрическую ёмкость перехода, что позволяет заметно повысить рабочую частоту. В силовой электронике малое время восстановления позволяет строить выпрямители на частоты в сотни кГц и выше. Отличие стабилитрона от выпрямительного диода заключается в относительно низком напряжении пробоя при обратном напряжении. Когда напряжение превышено, ток обратного направления возрастает (пробой Зенера). В выпрямительных диодах такой режим является аварийным, а стабилитрон, напротив, работает при таких условиях нормально, при условии, что обратный ток не превышает максимально допустимое значение .
Стабилитроны находят широкое применение в качестве источников опорного напряжения, в стабилизаторах напряжения, в качестве ограничителей напряжения и др.
Исследуемые схемы.

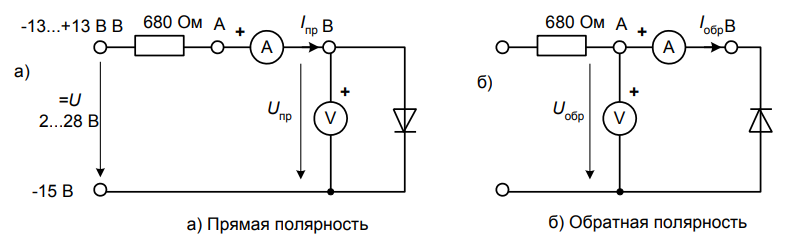

Рис.1 Схема для регистрации прямой (а) и обратной (б) ветвей ВАХ диодов
Рис.2 Монтажная схема

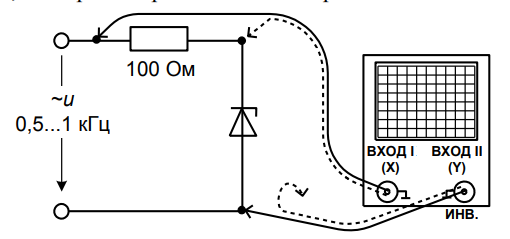

Рис.3 Принципиальная схема для регистрации ВАХ на переменном токе

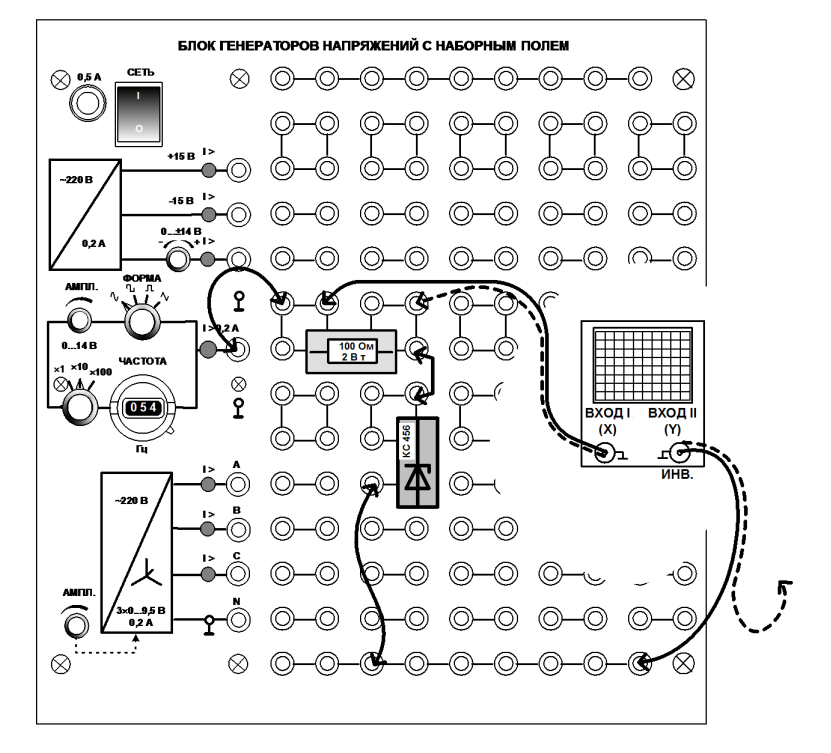

Рис.4 Монтажная схема
Результаты исследований.
Таблица 1
, мА |
2 |
5 |
10 |
20 |
30 |
40 |
|
, В |
КД226 |
0,60 |
0,64 |
0,67 |
0,69 |
0,71 |
0,72 |
КД522 |
0,61 |
0,67 |
0,71 |
0,76 |
0,78 |
0,80 |
|
1N5819 |
0,20 |
0,23 |
0,25 |
0,27 |
0,28 |
0,29 |
Таблица 2
, В |
0 |
2 |
5 |
10 |
20 |
25 |
30 |
|
, |
КД226 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
мА |
КД522 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
1N5819 |
0 |
1,20 |
1,50 |
2,00 |
3,00 |
3,70 |
4,00 |
Таблица 3
|
0 |
3,5 |
5 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
0 |
0,65 |
0,66 |
0,68 |
0,7 |
0,72 |
0,72 |
0,73 |
0,74 |
0,74 |
0,75 |
0,75 |
0,76 |
Таблица 4
, мА |
100 |
90 |
80 |
70 |
60 |
50 |
40 |
30 |
20 |
10 |
5 |
3,5 |
0 |
КС456 |
6,3 |
6,3 |
|
6,2 |
6,1 |
6,1 |
6,1 |
6 |
6 |
5,9 |
5,9 |
5,8 |
0 |
Таблица 5
, В |
0 |
3,5 |
5 |
10 |
- |
6 |
6,2 |
6,3 |
, мА |
0 |
5,8 |
5,9 |
5,9 |
- |
30 |
80 |
100 |
Рис.5 ВАХ диодов

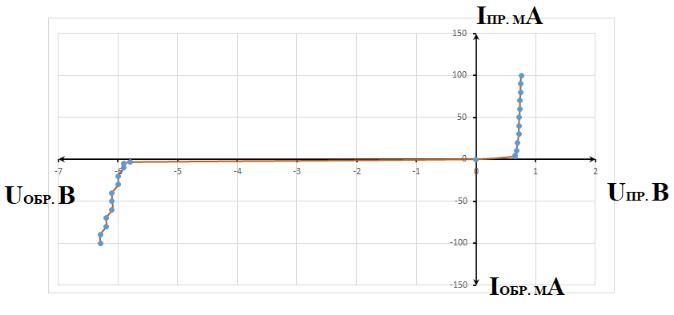

Рис.6 ВАХ стабилитрона
