Резьбовые соединения

Резьбовой называется поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

Однозаходные

Многозаходные

Все резьбы делятся на 2 группы:

• Стандартные

• Нестандартные

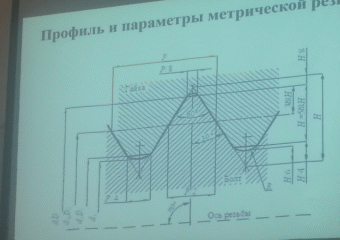

Профиль и параметры метрической резьбы

D – наружный диаметр

D₂ – внутренний диаметр

По ГОСТ 9150-2004 (Резьба. Основной профиль)

Основной профиль метрической резьбы определяется углом профиля а = 60^o высотой исходного профиля H = 0,86P и плоскими срезами на расстоянии H/8 от вершин наружного и H/4 от впадин внутреннего диаметра резьбы

К основным параметрам цилиндрических метрических резьб относятся

• Ось резьбы - прямая, относительно которой происходит винтовое движение

• Шаг резьбы

• Внутренний диаметр резьбы d1

• Наружный диаметр d2

• Средний диаметр d3

Взаимозаменяемость метрических резьб

Для Болта стандартом установлены отклонения среднего и наружного диаметра

Для гайки стандартом установлены отклонения среднего и внутреннего диаметра

D_1max

D_1min
