4.3. Совместная работа нагнетателей в установке.

Последовательное соединение двух насосов обычно применяется в тех случаях, когда один насос не может создать требуемого напора.

По условию неразрывности потока

Общий напор, развиваемый двумя насосами равен сумме напоров создаваемым каждым насосам за вычетом потерь в соединительной линии Так как соединительная линия всегда короткая, то потерями можно пренебречь, т.е. .Тогда величина напора развиваемого насосной установкой составит

(4.12)

На рисунке 4.4б представлены главные характеристики насосав f а также результирующая характеристика насосной станции. Построив на этом же графике характеристику трубопровода получаем точку M так как у каждого насоса подача , то режимной точкой одного насоса будет тоска С и каждый насос развивает напор

а б

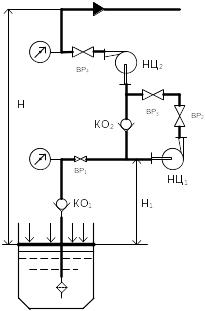

Рисунок 4.4 − Схема (а) и результирующая напорная характеристика (б) насосной станции, состоящей из 2-х последовательно соединенных насосов.

Параллельное соединение 2-х насосов

Для увеличения подачи используется параллельное соединение насосов. Т.к. у каждого насоса на входе напор а на выходе и то очевидно что

Режимной точкой каждого насоса будет точка С, каждый насос имеет подачу , а КПД каждого насоса определяется N .

а б

Рисунок 4.5 – Схема (а) и главная характеристика (б) насосной станции, состоящей из 2-х параллельно включенных насосов.
