Лабораторная_работа_1_Коротеева_Ивана

Федеральное агентство минцифры России

Ордена трудового красного знамени федеральное государственное

бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра

Радиооборудование и схемотехника

Лабораторная работа №1

«Исследование резисторного каскада предварительного усиления»

Выполнил студент

Группы БРТ2101

Коротеев И.А.

Вариант №7

Проверили: Максимов А. А.

Москва 2023

Цель работы: Исследование характеристик резисторного каскада предварительного усиления. Освоение методов схемотехнического моделирования на основе программы Micro-CAP.

Рисунок 1-Схема каскада

Элементы схемы

Элемент	Номинал	Е.Изм.
R1	3.6	кОм
R2	1	кОм
R3	51	кОм
R4	680	Ом
R5	6.2	кОм
C1	20	мкФ
C2	50	мкФ
C3	100	мкФ
C4	25	мкФ
C5	500	пФ

Транзистор

КТР316А

Q1

h21э 75

rб 66,7 Ом

Iк0 1 мА

fT 150 МГц

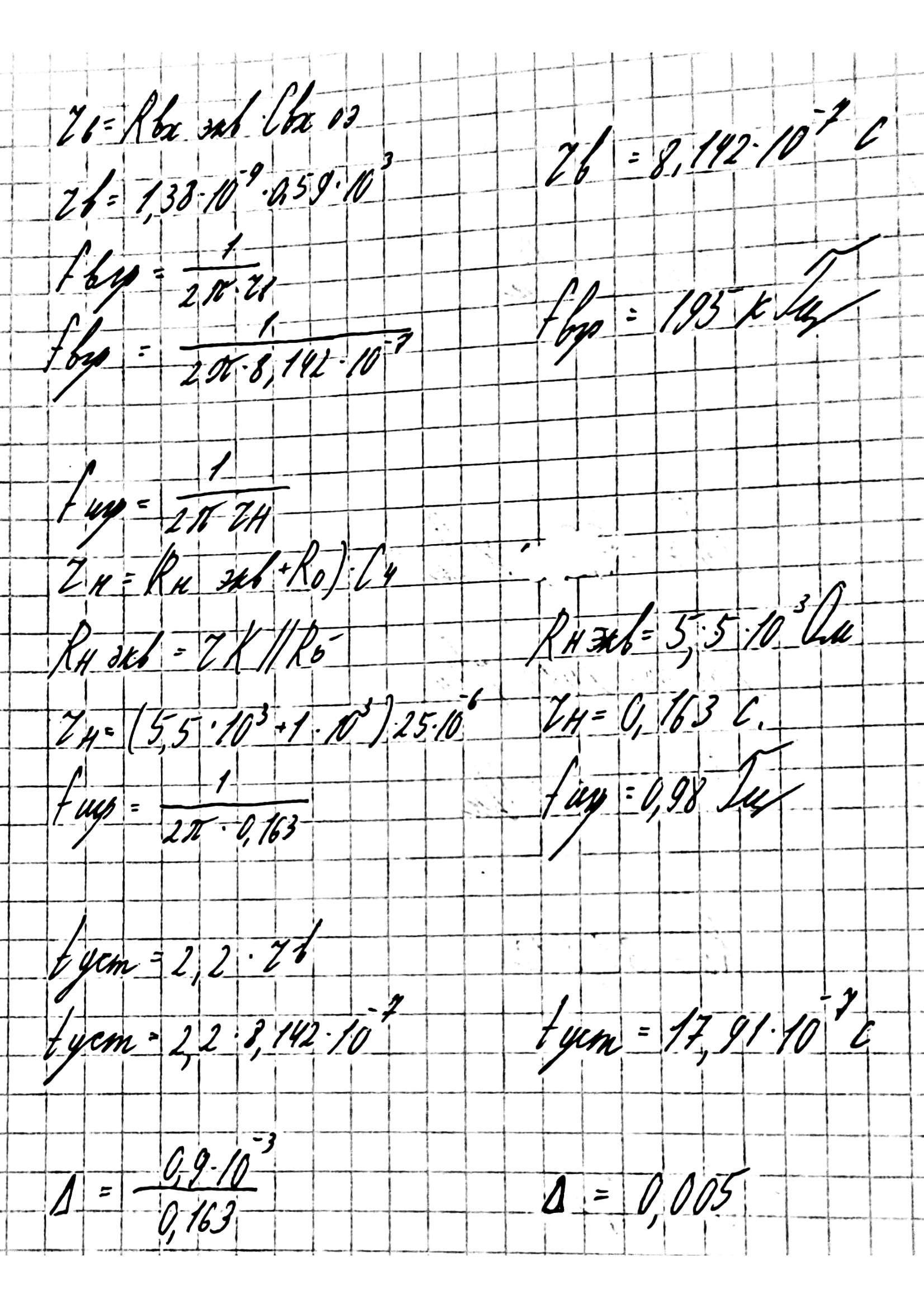

Расчеты

Графики АЧХ

Проверка режима по постоянному току выполняется с помощью выбора команды Dynamic DC в меню Analysis. Используйте кнопки пиктограммы на панели инструментов. При их нажатии на схеме появляются значения измеряемых величин.

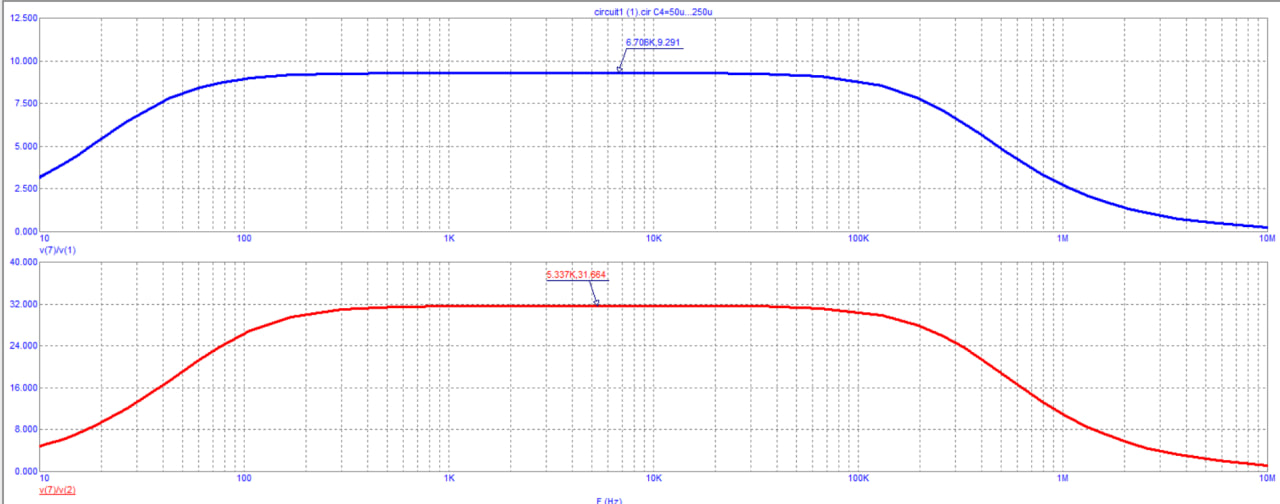

Рисунок 2 - График АЧХ исследуемого усилителя

Для расчета частотных характеристик выберите режим AC в меню Analysis.

Режим Stepping.

В этом режиме есть возможность снятия графиков при пошаговом изменении величины какого-либо из элементов схемы.

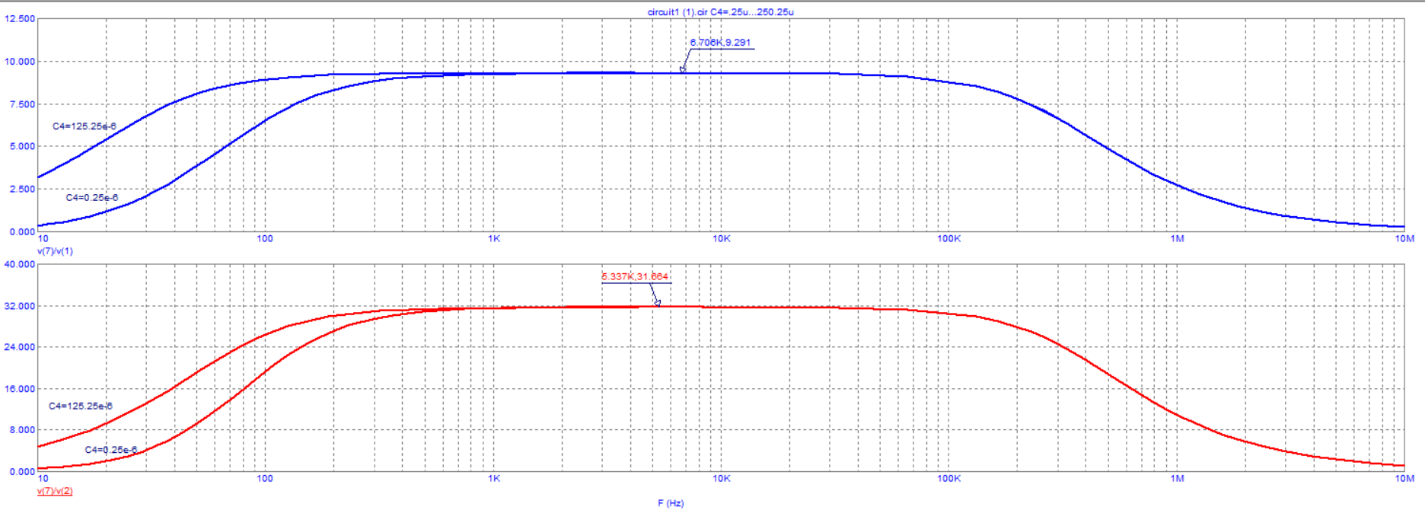

Рисунок 3- АЧХ в процессе изменений С4

На рисунке показано изменение сопротивления нагрузки C4 от 0,25 мкФ до 250,25 мкФ с шагом 125 мкФ.

Рисунок 7 - Фазочастотная Характеристика исследуемого усилителя

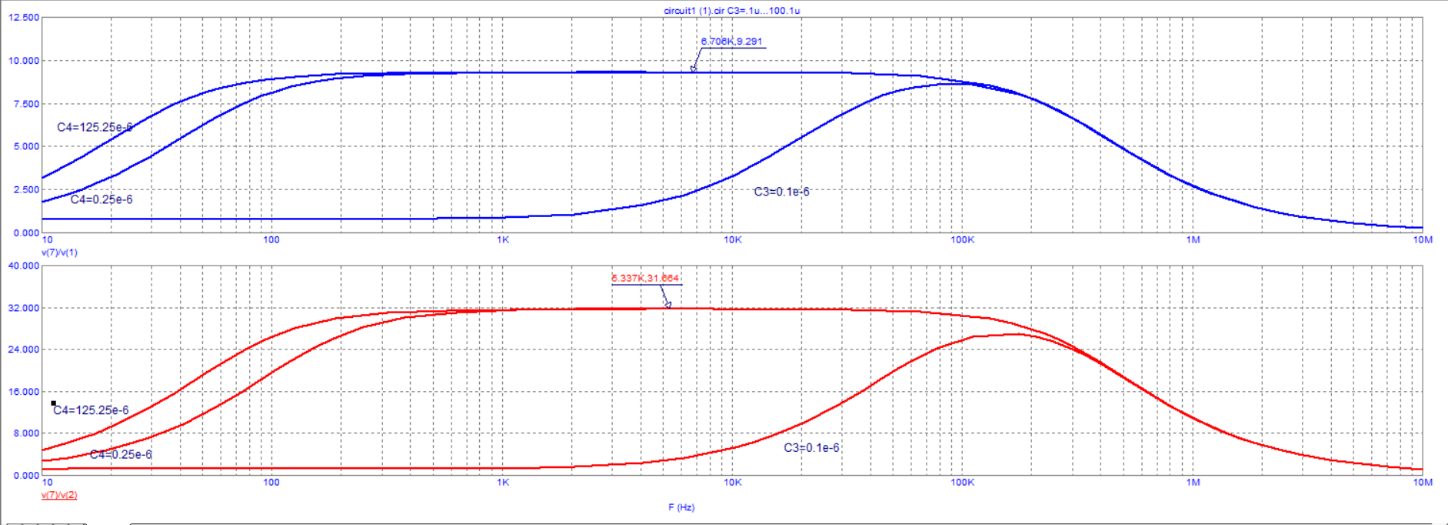

Рисунок 4 - АЧХ в процессе изменений С3

Рисунок 5 - АЧХ в процессе изменения R6

Рисунок 10 - Изменения в области больших времен при изменении С4

Рисунок 9 - Изменения в области малых времен при изменении R6

Рисунок 8 - Изменения в области малых времен при изменении С5

Рисунок 6 - Изменения в области больших времен при изменении R6

	Кн	Кскв	Fн, Гц	Fв, Гц	ϕн,град	фв,град	τуст	Δ
Предварительный расчет	31,62	11,45	0.98	195	45	45	17,91*10-7	0,005%
Эксперимент	32	9,3	27,5	313	45	45	938*10-9	0,01%
Результаты сравнения	0.38	2.15	26.52	118	_______	_______	853*10-9	0,005%

Вывод

Представленный в работе каскад предварительного усиления позволяет производить усиление входного сигнала на уровень конечного. Помимо всего прочего было выяснено, что резистор R4 в схеме влияет на рабочую точку и на напряжение на выходе, в случае же конденсатора С4 происходят в глубине ОС характеристики каскада, а конденсатор С3 влияет на то как выходящий усиленный сигнал будет передан в нагрузку.

Преимуществом же данного каскада можно считать минимальное соотношение сигнал/шум, т.е. он позволяет производить хорошее усиление, при минимальных искажениях.
