Лабораторная работа №4

«Исследование эмиттерного повторителя»

Выполнил студент

Группы БРТ2102

Андриян Денис, Епифанов Георгий, Мозалев Сергей

Вариант №5

Проверил: Максимов А. А.

Москва, 2023

Цель работы: изучить физические принципы и определение основных технических хар-ик эмиттерного повторителя, машинного моделирования и сравнительного анализа частотных свойств эмиттерного повторителя и резисторного каскада предварительного усиления.

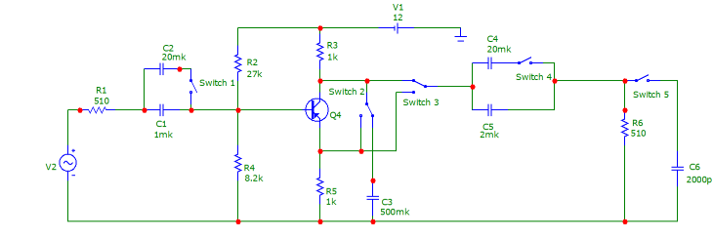

Рисунок 1 - Исследуемая схема

Часть 1

Для выполнения расчета и анализа АЧХ сквозного коэффициента усиления, и коэффициента усиления по напряжению применяются следующие схемы анализа (рис. 2). В данных схемах учтено влияние входной цепи в области ВЧ.

Рисунок 2 - Схемы для анализа АЧХ с учетом влияния входной цепи на ВЧ

Рисунок 4 – АЧХ сквозного коэффициента усиления в схеме с ОЭ (кр) и ОК (син)

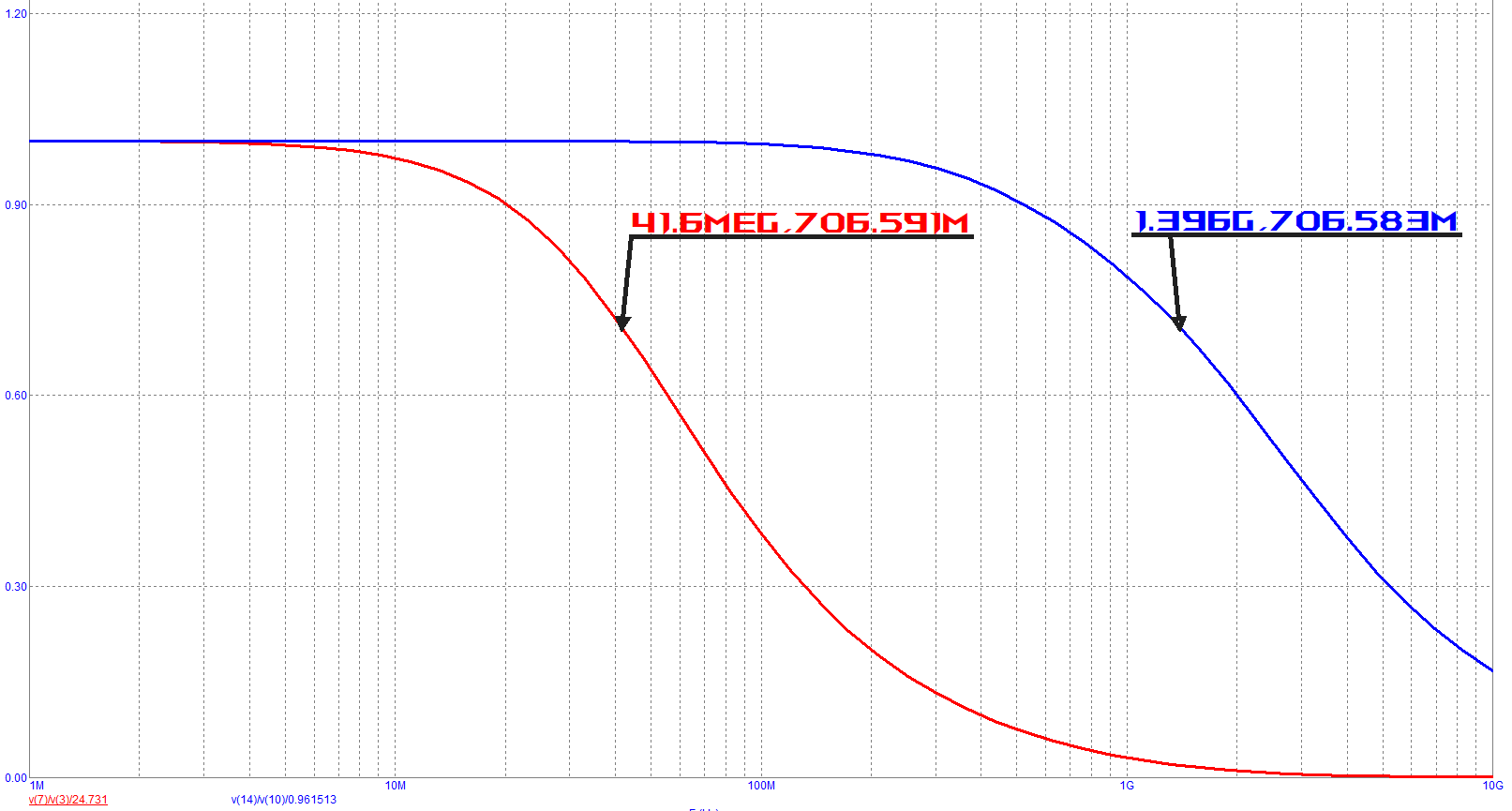

Рисунок 3 – АЧХ коэффициента усиления по напряжению в схеме с ОЭ (кр) и ОК (син)

Часть 2

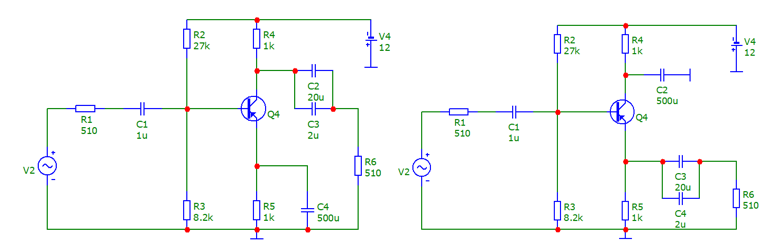

Рисунок 5 - Схемы для анализа АЧХ с учетом влияния выходных цепей в области ВЧ

Для выполнения расчета и анализа АЧХ сквозного коэффициента усиления, и коэффициента усиления по напряжению применяются следующие схемы анализа (рис. 5). В данных схемах учтено влияние выходной цепи в области ВЧ.

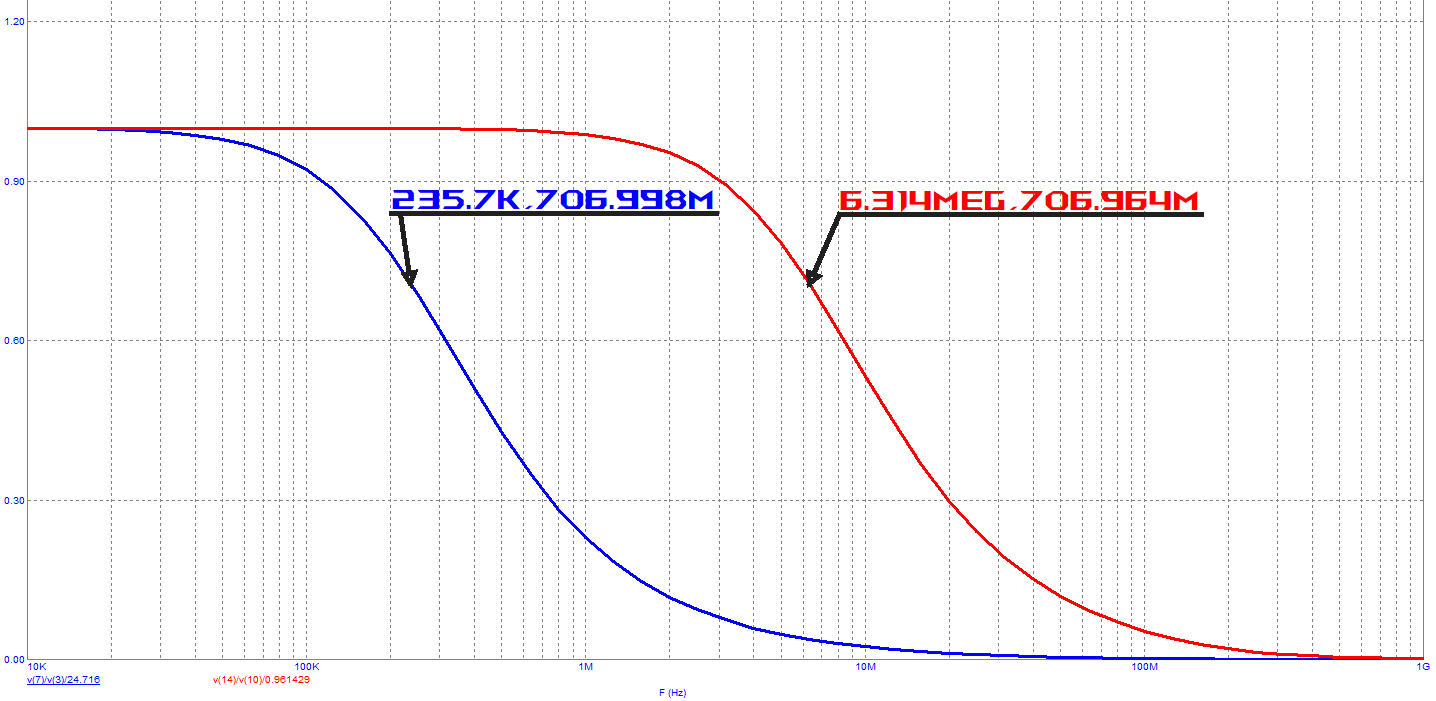

Рисунок 5 – АЧХ коэффициента усиления по напряжению в схеме с ОЭ (кр) и ОК (син)

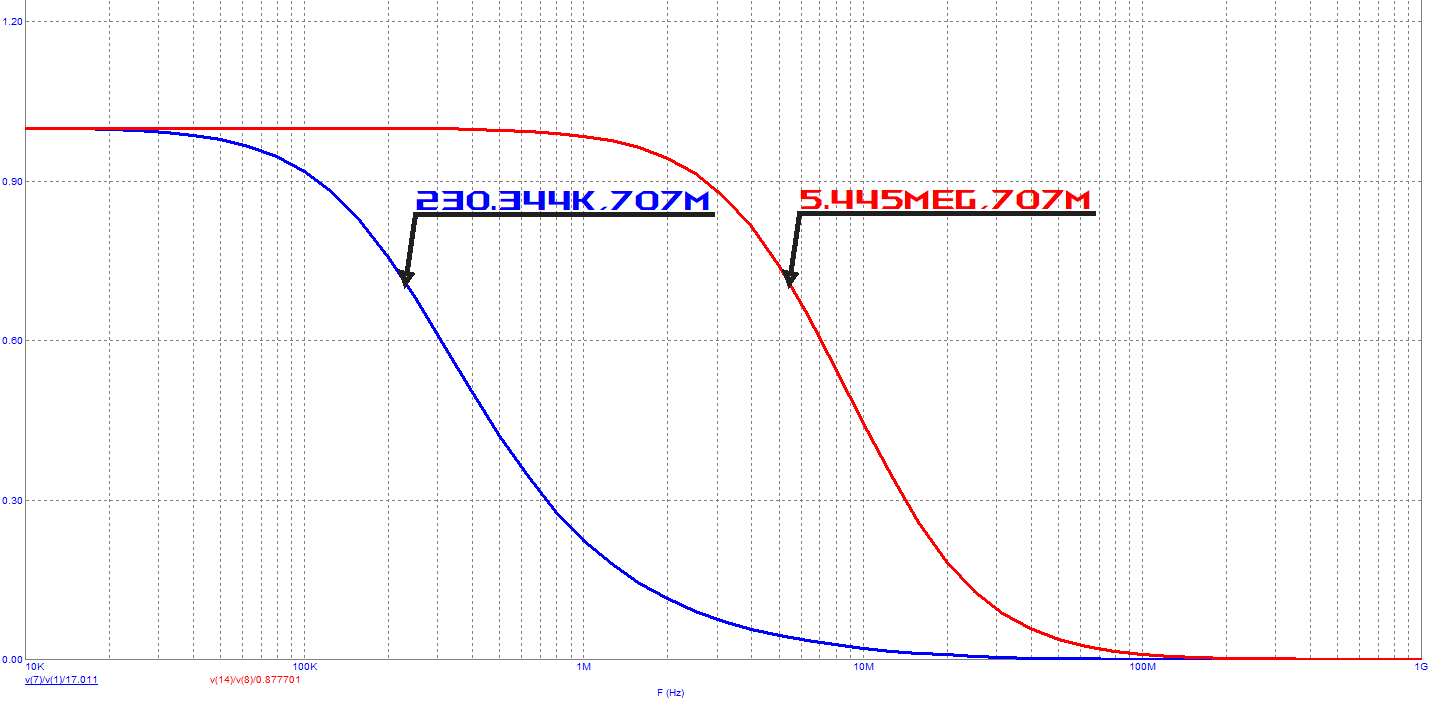

Рисунок 6 - АЧХ сквозного коэффициента усиления в схеме с ОЭ (кр) и ОК (син)

Часть 3

Рисунок 7 - Схемы для анализа АЧХ с учетом влияния входных цепей в области НЧ

Для выполнения расчета и анализа АЧХ сквозного коэффициента усиления, и коэффициента усиления по напряжению применяются следующие схемы анализа (рис. 7). В данных схемах учтено влияние входной цепи на области НЧ.

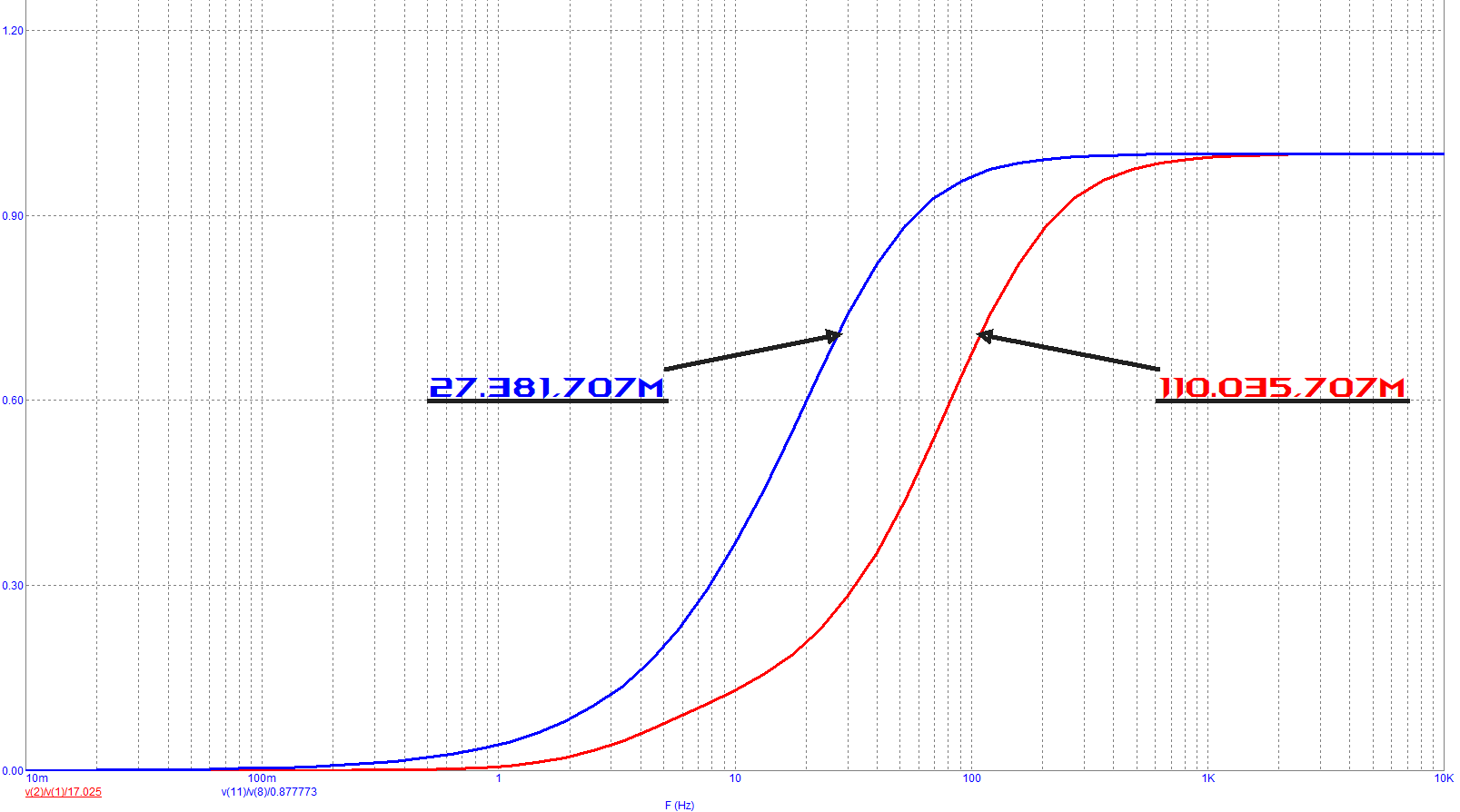

Рисунок 9 - АЧХ сквозного коэффициента усиления в схеме с ОЭ (кр) и ОК (син)

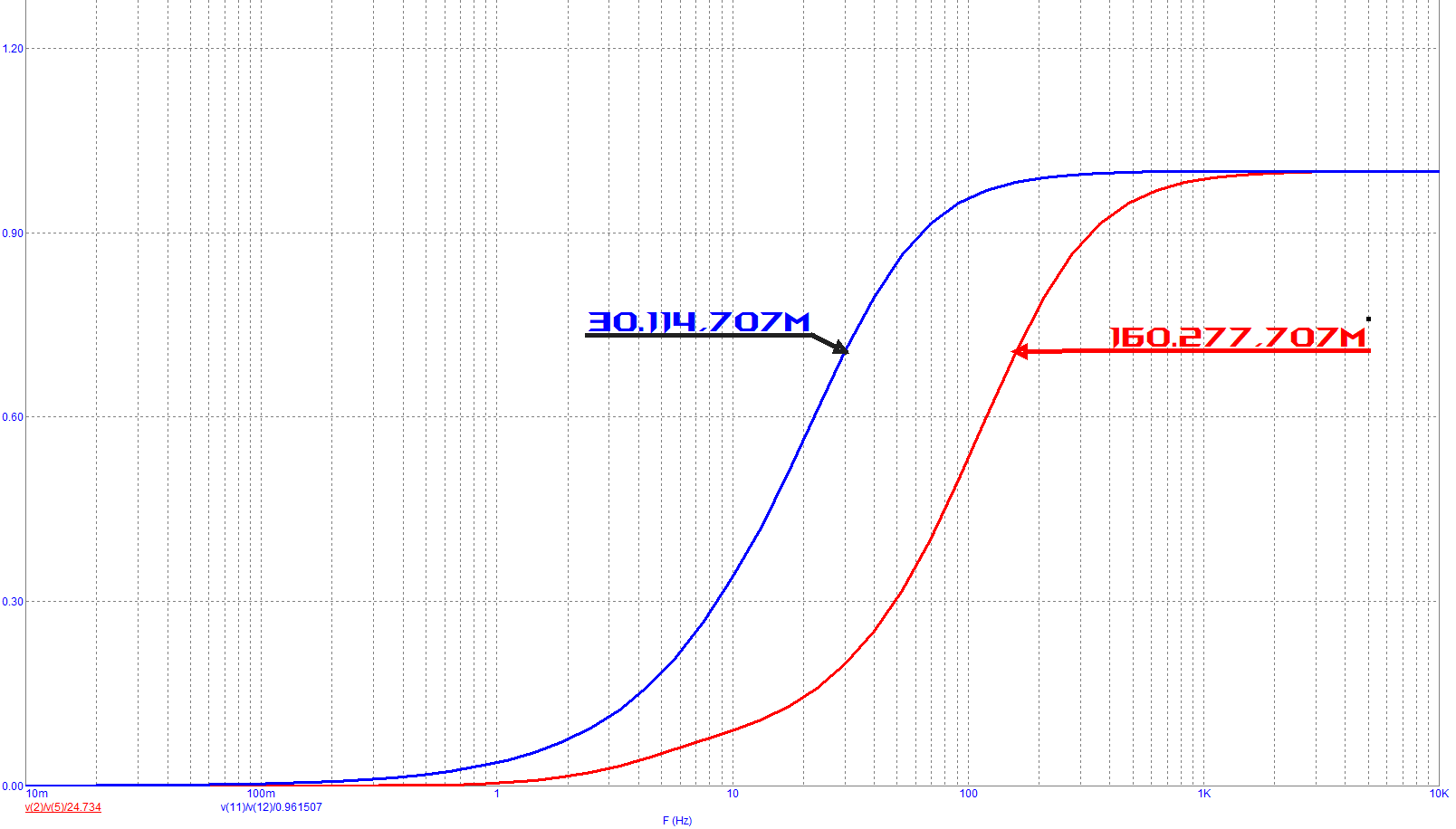

Рисунок 8 - АЧХ коэффициента усиления по напряжению в схеме с ОЭ (кр) и ОК (син)

Часть 4

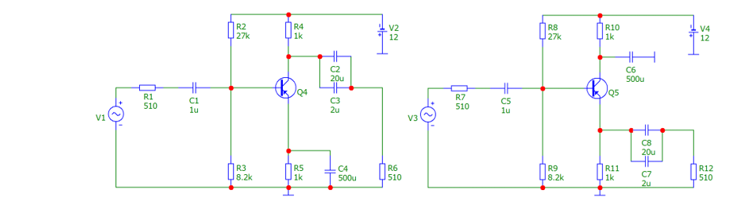

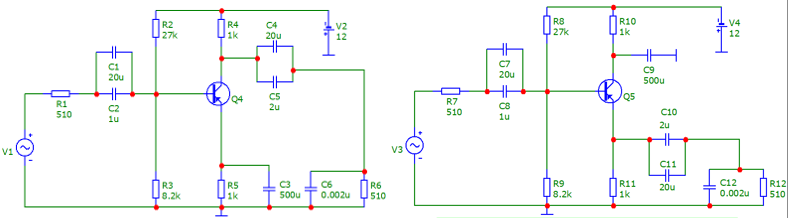

Рисунок 10 - Схемы для анализа АЧХ с учетом влияния выходных цепей в области НЧ

Д ля выполнения расчета и анализа АЧХ сквозного коэффициента усиления, и коэффициента усиления по напряжению применяются следующие схемы анализа (рис. 7). В данных схемах учтено влияние выходных цепей в области НЧ.

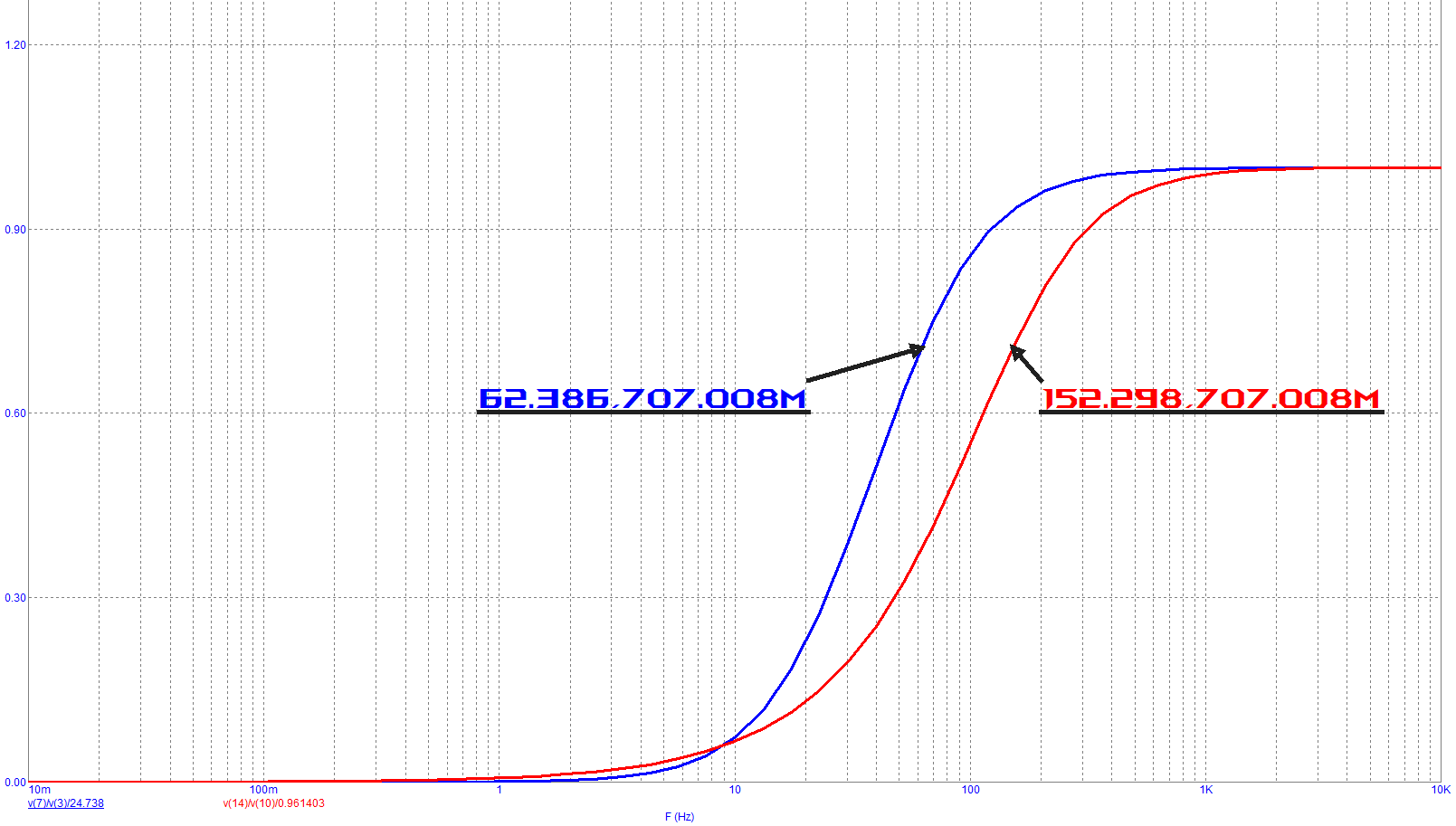

Рисунок 11- АЧХ коэффициента усиления по напряжению в схеме с ОЭ (син) и ОК (кр)

Рисунок 12 - АЧХ сквозного коэффициента усиления в схеме с ОЭ (син) и ОК (кр)

Способ включения транзистора	Влияющая цепь				Коэффициент усиления на средней частоте
	Входная цепь		Выходная цепь
	Граничная частота		Граничная частота
	fн, Гц	fв, Гц	fн, Гц	fв, Гц
ОЭ	160	41.6*107	62.4	236*105		24.7	По напряжению Ku
ОК	30	1.4*109	152	6.3*106		0.96
ОЭ	110	6.4*107	61	23*105		16.8	Сквозной K*
ОК	27.4	120*107	151	5.5*106		0.87

Результат выполнения работы

Вывод

В ходе работы были выяснены значения коэффициентов по напряжению и сквозного напряжения. На основе приведенных значений в таблице значений, а именно коэффициента усиления на средней частоте в схеме с ОК, было наглядно определена сама суть эмиттерного повторителя.
