laba_4(МЭТ-ГОТОВА)

Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра Электроники

Отчёт по Лабораторной работе №4

На тему: «Влияние

температуры на напряжение пробоя и силу тока»

Выполнил:

Студент группы БРТ-2102

Епифанов Георгий Юрьевич

Доронина Анжела

Проверила:

Преподаватель

Каравашкина Валентина Николаевна

Москва 2022 г.

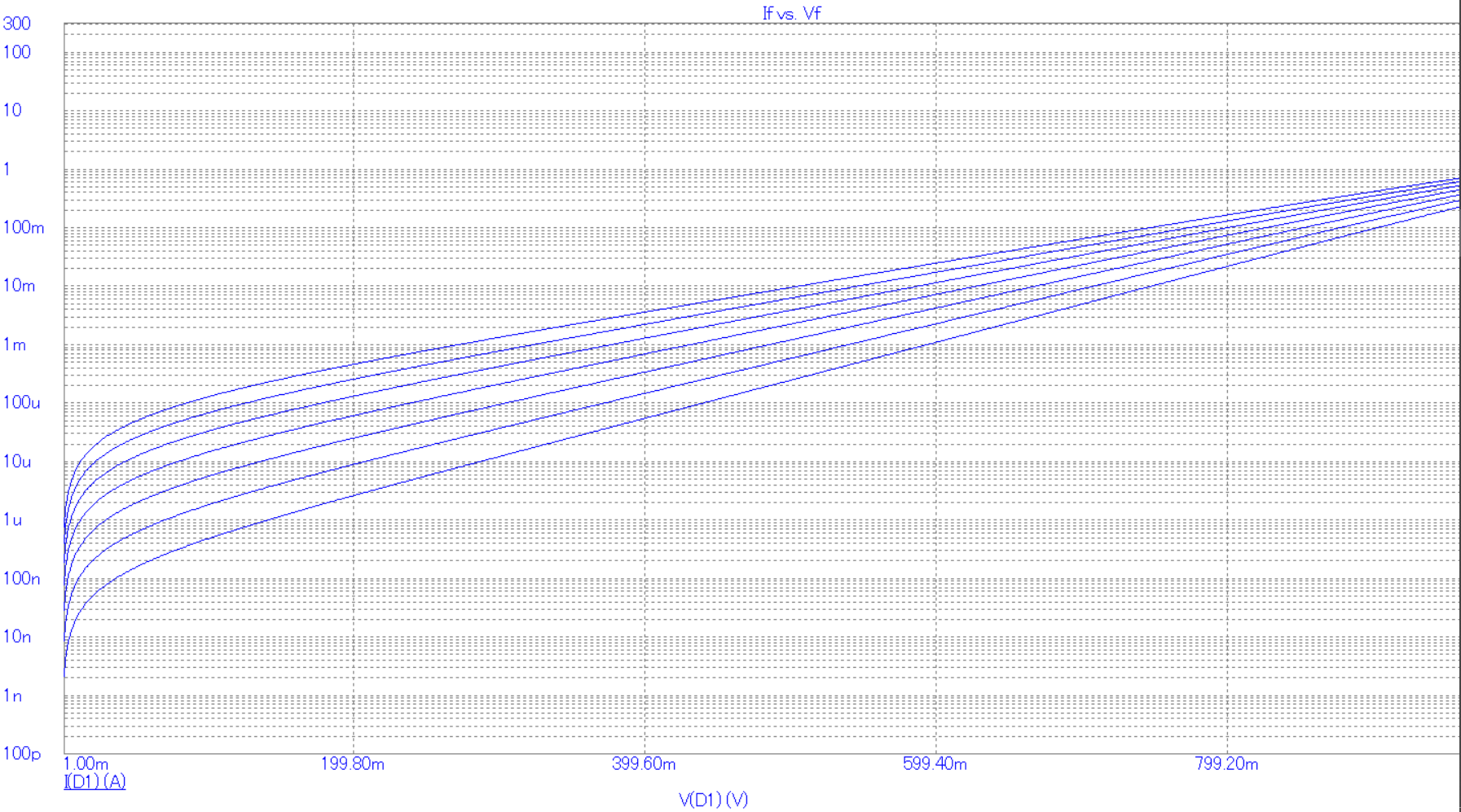

ВАХ ветвь диода:

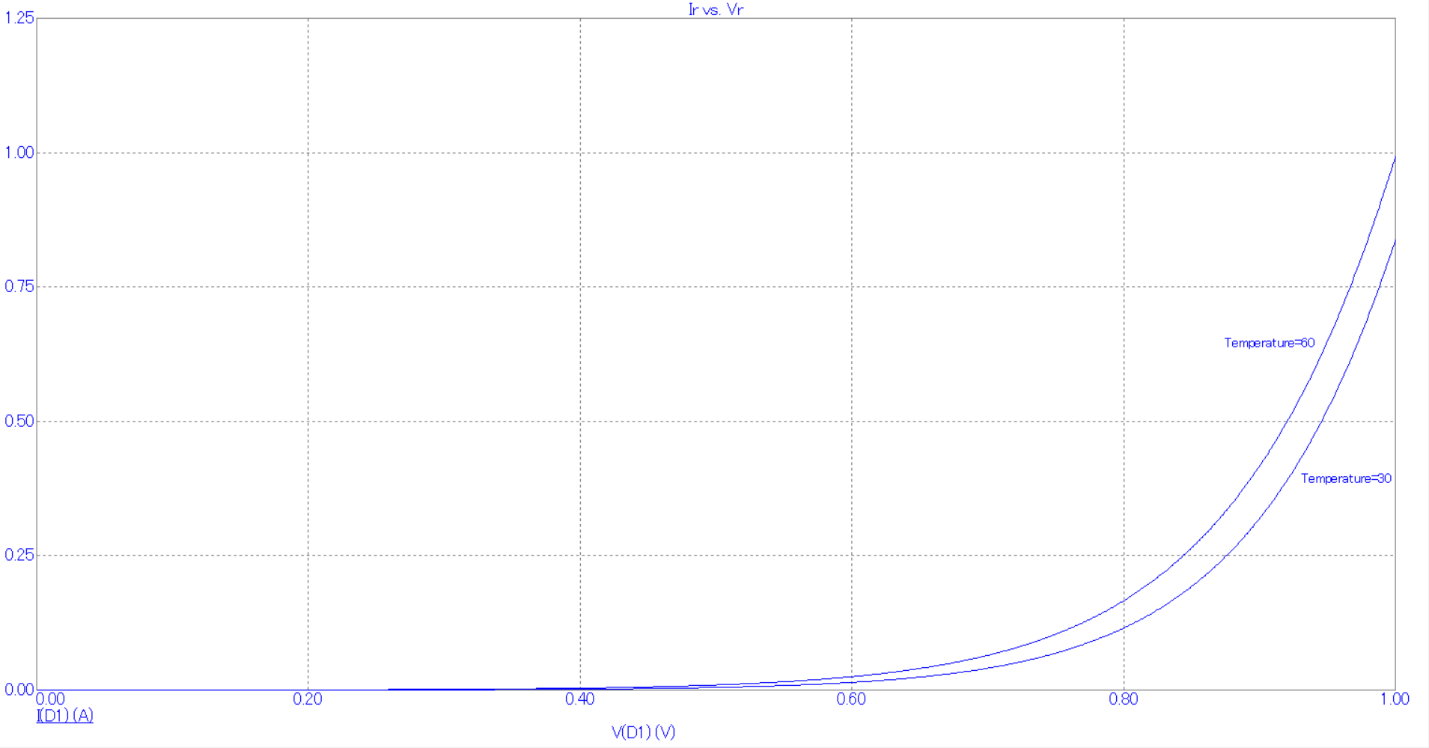

График зависимости силы тока (мА) от напряжения (В) при двух значениях температуры:

Вывод: При повышении температуры для работы на одних значениях напряжения требуется большая сила тока.

Таблица 2

Температура, °С	-60	-40	-20	0	20	40	60
Напряжение, В	0,748	0,708	0,668	0,628	0,587	0,546	0,506

Обратная ВАХ ветвь:

Вывод: При увеличении температуры и одинаковом значении силы тока напряжение пробоя уменьшается.

Вывод:

При увеличении температуры уменьшается сопротивление полупроводника, следовательно сила тока растёт. Соответственно, чем выше температура, тем меньше требуется обратного напряжения для образования пробоя.
