Отчёт по лабораторной работе №6
По дисциплине «Электроника».
Исследование усилительного каскада на биполярном транзисторе.
Выполнил студент
Группы РТ-01
Санкт-Петербург
2021
Лабораторная работа 6.
Исследование усилительного каскада на биполярном транзисторе.
Цель работы
Освоить методику экспериментального исследования транзисторных схем на постоянном и переменном токах.
Исследовать основные параметры усилительного каскада на биполярном транзисторе, включенном по схеме ОЭ.
Исследование усилительного каскада на постоянном токе
Собираем схему, указанную в методических указаниях.
Строим передаточную характеристику Uкэ(Uбэ) по данной таблице.
|
0 |
0.5 |
0.75 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
Uбэ, В |
0 |
0.499 |
0.731 |
0.793 |
0.804 |
0.806 |
0.807 |
0.809 |
0.81 |
0.812 |
0.816 |
Uкэ, В |
9.997 |
9.997 |
9.384 |
3.192 |
0.093 |
0.075 |
0.066 |
0.059 |
0.055 |
0.048 |
0.044 |
Iб, мкА |
0 |
0 |
0.002 |
21 |
119 |
219 |
319 |
418 |
519 |
719 |
917 |
Iк, мА |
0 |
0 |
0.188 |
2.062 |
3.002 |
3.007 |
3.011 |
3.013 |
3.013 |
3.014 |
3.018 |
График передаточной характеристики Uкэ(Uбэ).
Напряжение Uкэ(0) = 5 В. Находим соответствующие ему значения Uбэ(0), Iб(0), Iк(0) и рассчитанные значения статистического коэффициента передачи тока базы ß и мощности P0 в таблице 6.1
Таблица 6.1
Uбэ, В |
0.6 |
Uкэ, В |
5.2 |
Iб, мкА |
43 |
Iк, мА |
3.08 |
β (h21) |
71.63 |
P0, мВт |
30,8 |
2. Исследование усилительного каскада на переменном токе.
Включение генератора и установка частоты fг = 1 кГц и действующего значения напряжения на его выходе Uг = 100 мВ.
Исследование формы выходного сигнала.
Осциллограмма входного и выходного сигнала.
Осциллограмма входного и выходного сигнала с ограничением снизу.
Транзистор в этом случае оказывается в режиме насыщения.
Значение постоянного напряжения Uкэ(0) = 2.88 В, переменного напряжения на входе Uвх = 0.6 В.
Осциллограмма входного и выходного сигнала с ограничением сверху.
Транзистор в режиме отсечки.
Значение постоянного напряжения Uкэ(0) = 9.76 В, переменного напряжения на входе Uвх = 0.55 В.
2.2
Измерение основных параметров
усилительного каскада при холостом
ходе на выходе (Rн
=
)
-
Uкэ(0)
В
5
Uг
мВ
100
Uвх
мВ
10
Uвых
мВ
2300
Iвх
мкА
6
Iвых
мА
0,7
Pвых
мВт
1,61
KU
-
230
KI
-
116,67
KP
-
26834,1
η
-
0,052
Rвх
кОм
1666,67
h21э
-
116,67
2.3 Исследование влияния сопротивления нагрузки (Rн) на основные параметры усилительного каскада.
При R = ∞ : Uвых = 4,85 В, Uвх = 0,8 В, Iвх = 6 мкА
-
Rн
Ом
100
560
1000
3300
10000
Rн,экв
кОм
0.097
0.479
0.767
1.65
2.481
Uвых
В
0.08
0.44
0.7
1.53
2.3
Iвых
мА
0.82
0.92
0.91
0.93
0.93
KU
-
0.1
0.55
0.875
1.913
2.875
KI
-
136.67
153.33
151.67
153
153
График зависимости коэффициента усиления по напряжению KU от сопротивления нагрузки Rн

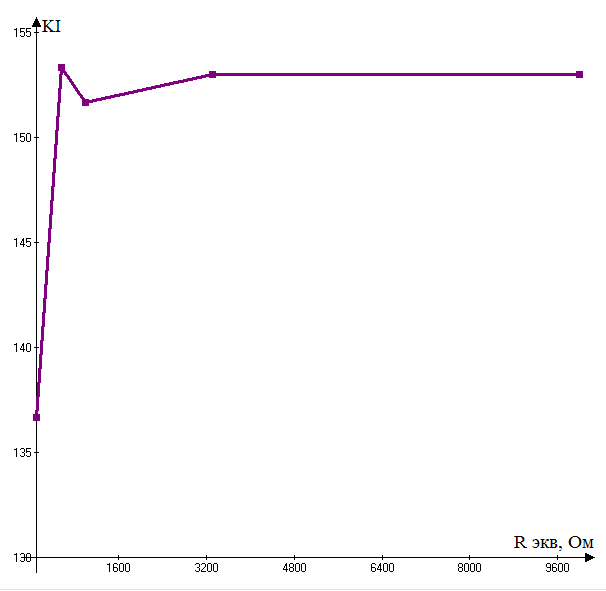

График зависимости коэффициента усиления по току KI от сопротивления нагрузки Rн
Вывод: Освоена методика экспериментального исследования транзисторного усилительного каскада на постоянном и переменном токах.
Проведено исследование основных параметров усилительного каскада на биполярном транзисторе, включенном по схеме ОЭ.
