ОТЧЕТ

по лабораторной работе №5-1

Тема: «Изучение методов измерения вольт-амперных

характеристик двухполюсников»

студентов 4 курса

Специальности «Организация и технология защиты информации»

Специализация «Компьютерная безопасность»

Бажанова Михаила, Пилипчук Айны, Бабич Андрея

Калининград

2013 год

Цель работы

Изучить методы измерения вольт-амперных характеристик двухполюсников.

Получить навыки в построении вольт-амперных характеристик по имеющимся данным.

Получить навыки в измерении напряжений и токов.

Таблица 1. Значения измерений I и U для двухполюсника варианта 1

I, мА	U, В
-0,1	-10,7
-0,09	-9,7
-0,08	-8,8
-0,07	-7,4
-0,06	-6,8
-0,05	-5,8
-0,04	-4,4
-0,03	-3,7
-0,02	-2,4
-0,01	-1,7
0,1	0,11
0,5	0,16
1	0,19
1,5	0,21
2	0,22
2,5	0,23
3	0,24
3,5	0,25
4	0,26
4,5	0,27
5	0,28
5,31	0,28

Таблица 2. Значения измерений I и U для двухполюсника варианта 2

I, мА	U, В
-0,1	-10,72
-0,09	-9,84
-0,08	-9,0
-0,07	-8,5
-0,06	-7,4
-0,05	-6,24
-0,04	-5,1
-0,03	-4,47
-0,02	-3,3
-0,01	-2,49
0,1	0,5
0,5	0,57
1	0,6
1,5	0,62
2	0,64
2,5	0,65
3	0,66
3,5	0,67
4	0,67
4,5	0,68
5	0,68
5,1	0,68

Таблица 3. Значения измерений I и U для двухполюсника варианта 3

I, мА	U, В
-3,86	-3,19
-3,4	-3,14
-3,0	-3,09
-2,6	-3,04
-2,2	-2,97
-1,8	-2,9
-1,4	-2,81
-1,0	-2,69
-0,6	-2,52
-0,2	-2,19
0,1	0,61
0,5	0,68
1	0,7
1,5	0,72
2	0,73
2,5	0,73
3	0,74
3,5	0,74
4	0,75
4,5	0,75
5	0,75
5,1	0,75

Таблица 4. Значения измерений I и U для двухполюсника варианта 4

I, мА	U, В
-4,54	-1,82
-4,0	-1,76
-3,5	-1,7
-3,0	-1,63
-2,5	-1,57
-2,0	-1,5
-1,5	-1,43
-1,0	-1,35
-0,5	-1,25
-0,1	-1,1
0,1	0,57
0,5	0,7
1	0,8
1,5	0,9
2	1,0
2,5	1,1
3	1,19
3,5	1,29
4	1,41
4,5	1,92

Таблица 5. Значения измерений I и U для двухполюсника варианта 5

I, мА	U, В
-2,23	-6,45
-2,0	-5,81
-1,8	-5,23
-1,6	-4,66
-1,4	-4,09
-1,2	-3,5
-1,0	-2,93
-0,8	-2,36
-0,6	-1,76
-0,4	-1,18
-0,2	-0,63
0,2	0,59
0,4	1,15
0,6	1,74
0,8	2,31
1,0	2,88
1,2	3,47
1,4	4,05
1,6	4,63
1,8	5,19
2,0	5,76
2,23	6,43

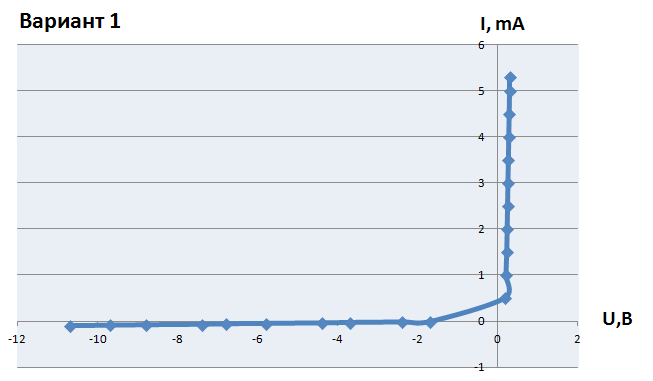

Рис. 1. ВАХ двухполюсника варианта 1

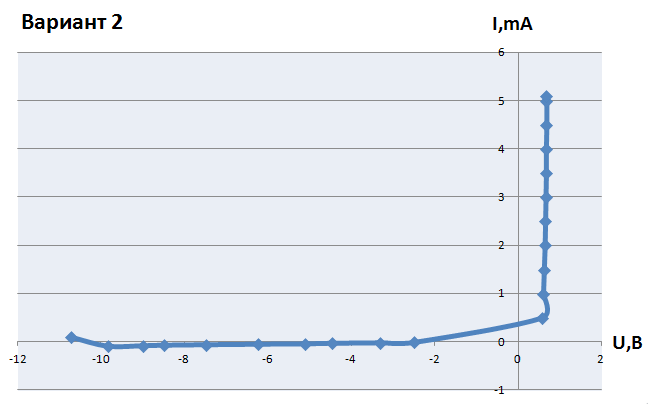

Рис. 2. ВАХ двухполюсника варианта 2

Рис. 3. ВАХ двухполюсника варианта 3

Рис. 4. ВАХ двухполюсника варианта 4

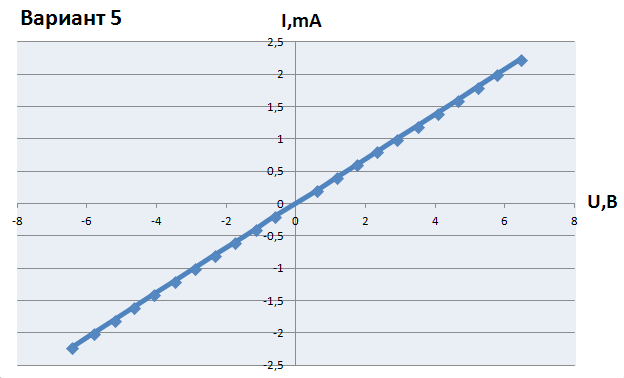

Рис. 5. ВАХ двухполюсника варианта 5

Вывод: По построенным вольтамперным характеристикам можно сделать заключения об используемых двухполюсниках.

На рис. 5 видно, что зависимость тока от напряжения линейная, что позволяет сделать вывод: в виде двухполюсника выступает резистор.

ВАХ, представленные на рис. 3 и 4, характерны для вольтамперной характеристики диода.

И наконец, на рис. 1 и 2 полученные графики вольтамперных характеристик предположительно соответствуют ВАХ стабилитрона.
