Тема 11 Монтаж строительных конструкций
Тема 11.1 Состав и структура процесса монтажа строительных конструкций
План занятия
Общие сведения о технологии монтажа строительных конструкций.
Монтажная технологичность строительных конструкций.
Классификация методов монтажа.
Состав процесса монтажа строительных конструкций: доставка, складирование, приемка, строповка, подъем, подача конструкций к месту установки, установка, выверка и временное закрепление конструкций, расчет сечения стропа, подготовка элементов конструкций к монтажу.
1.Общие сведения о технологии монтажа строительных конструкций.
Монтаж строительных конструкций - основной комплексно-механизированный производственный процесс возведения зданий и сооружений из конструктивных элементов заводского изготовления. Монтаж - сборка и установка строительных конструкций из предварительно изготовленных элементов. Такую сборку и установку выполняют с применением грузоподъемных механизмов (кранов). Если сборка осуществляется вручную, то ее обычно называют укладкой, настилкой и т.п.
Структура монтажа строительных конструкций

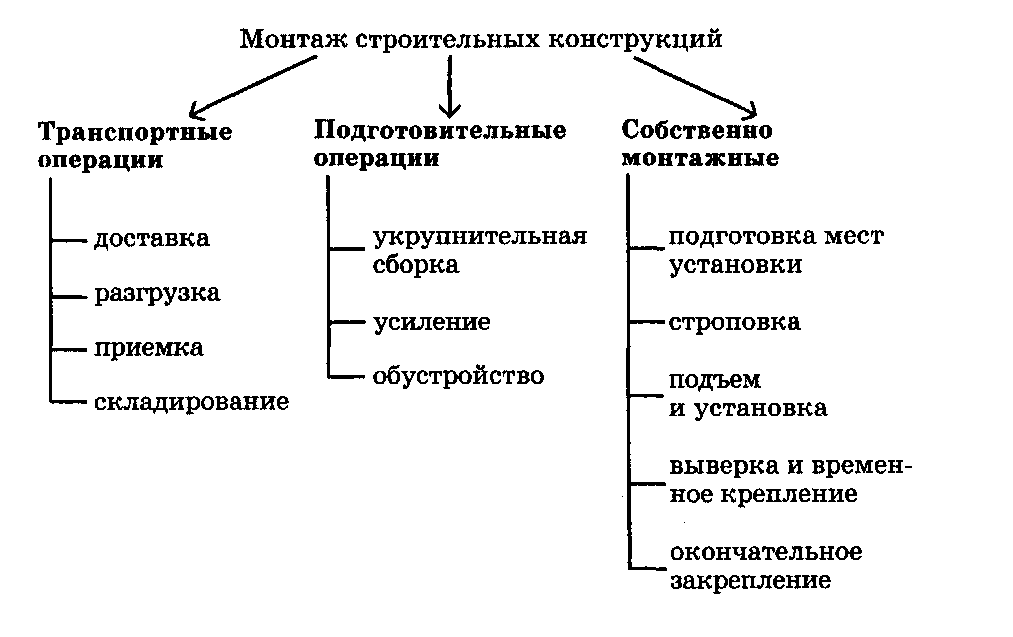

Рис.11.1.1.Схема технологического процесса монтажа строительных конструкций.
Организационно процесс монтажа может быть осуществлен по двум схемам:
монтаж с приобъектного склада (все технологические процессы и операции выполняются на строительной площадке).
монтаж с «колес» (при организации монтажа с «транспортных средств» на строительной площадке выполняют только основные процессы. Полностью подготовленные к монтажу конструкции доставляют на площадку с заводов в точно назначенное время и с транспортных средств подаются к месту установки. При этом должна быть соблюденена комплектная и ритмичная доставка конструкций, намеченных к монтажу в данный день и час. В этом случае отпадает необходимость в организации приобъектных складов, исключается необходимость перегрузки конструкций, но требует четкой работы всех звеньев).
2. Монтажная технологичность
- это приспособленность конструкций к условиям изготовления, транспортирования и монтажа с высоким качеством и минимальными затратами средств, труда и материалов. Каждое конструктивное решение здания обладает присущей ему технологичностью, которая может быть оценена по нескольким показателям: степени типизации конструкций; их укрупненности и равновесности; степени точности геометрических размеров и положения закладных деталей. Разделяют технологичность строительных конструкций и деталей в процессе их заводского изготовления; при их транспортировании, складировании и укрупнительной сборке, в процессе монтажа конструкций. Последний показатель классифицируется как монтажная технологичность.
Классификация методов монтажа
1).В зависимости от степени укрупнения:
1.мелкоэлементный монтаж из отдельных конструктивных элементов, характеризующийся значительной трудоемкостью и неполной загруженностью кранового оборудования из-за большой разницы в массах различных элементов;
1.2поэлементный монтаж из отдельных крупных конструктивных элементов (панели, колонны, плиты, рамы и т. д.), требующий минимума затрат на подготовительные работы, широко применяющийся при возведении промышленных и гражданских зданий и монтаже «с транспортных средств»;
1.3.блочный монтаж из геометрически неизменяемых плоских или пространственных блоков, предварительно собранных из отдельных элементов. Массу блоков доводят до максимально возможной грузоподъемности монтажных механизмов. При этом снижается число монтажных подъемов, наиболее полно используется грузоподъемность монтажных кранов, исключается выполнение на высоте большинства монтажных операций. Примером плоских блоков могут служить рамы многоэтажного здания; элементы фахверка из металлических конструкций; блоки оболочек и т. д. Пространственными блоками являются элементы покрытия промышленных зданий на ячейку
