Ответы на практические задания по ТСП

Задача 1. Исходные данные: котлован разрабатывается в суглинистом грунте; глубина котлована - 3,0 м; размеры по дну котлована – 24 м на 52 м. Установить конкретный вид земляного сооружения. Рассчитать недостающие параметры земляного сооружения. Определить объем земляного сооружения. Вычертить схему котлована с указанием его параметров.

Решение: Из ТКП 45-1.03-44-2006 (02250) берем значение коэффициента откоса.

Так как Н_к=3м, грунт – суглинок, то m=0,5, значит, котлован разрабатывается с откосами.

Длина котлована по низу =52м; Ширина котлована по низу =24м; Длина котлована по верху =52+2∙3∙0,5=55м;

Ширина котлована по верху =24+2∙3∙0,5=27м;

Объем котлована с откосами:

V_к= =3/6∙ =4095м³.

Ответ: V_к=4095м³

Задача 2. Исходные данные: траншея разрабатывается в песчаном грунте под устройство ленточного фундамента шириной подушки 1,2 м; уровень земли минус 0.450; уровень заложения фундамента минус 1.750.

Установить конкретный вид земляного сооружения и определить площадь его поперечного сечения. Недостающие данные принять самостоятельно. Вычертить схему земляного сооружения с указанием его параметров.

Решение:

Определим глубину траншеи:

Н_тр= Ур.З.Ф. – Ур.З. = 1.750-0.450 = 1,3 м

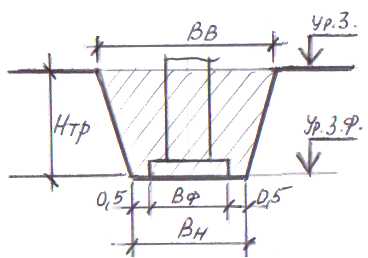

Конкретный вид земляного сооружения – траншея с откосами, т.к. грунт – песок и глубина траншеи не превышает 1,5 м (в соответствии с ТКП 45-1.03-44-2006 (02250)) и коэффициента откоса m=0,5. Ширина траншеи по низу =1,2 + 2∙0,5 = 2,2 м; Ширина траншеи по верху =2,2 + 2 ∙1,3 ∙0,5 = 3,5 м;

Площадь поперечного сечения траншеи: =

Ответ: 3,705 м²

Задача 3. Исходные данные: длина траншеи - 120 м; ширина по дну- 3,1 м; глубина траншеи в ее начале -1,7 м; продольный уклон траншеи - і =0,003; грунт-суглинок. Установить конкретный вид земляного сооружения. Рассчитать недостающие параметры траншеи. Определить объем траншеи. Вычертить схему траншеи с указанием ее параметров.

Решение:

Определим глубину траншеи в конце. 1,7+0,003∙120=2,06м;

Из ТКП 45-1.03-44-2006 (02250) берем значение коэффициента откоса. Так как Н_тр=2,06м, грунт – суглинок, то m=0,5, значит, траншея разрабатывается с откосами.

Ширина траншеи по верху =3,1+2∙1,7∙0,5=4,8м;

Ширина траншеи по верху =3,1+2∙2,06∙0,5=5,16м;

Площадь поперечного сечения траншеи = =6,71м²;

= =8,51м²;

Объем траншеи с откосами 913,2м³.

Ответ: V_тр=913,2м³.

Задача 4. Исходные данные: ширина пролета одноэтажного промышленного здания - 18 м; шаг колонн 12м; монтируемый элемент - плита покрытия размером 1,5*12 м; масса плиты - 3,0 т; отметка уровня земли минус 0,200; отметка низа монтируемой плиты покрытия +10,800. Установить вид монтажного крана. Определить требуемые параметры крана и выбрать монтажный кран. Вычертить схему монтажа плиты покрытия. Все недостающие данные принять самостоятельно и обосновать их.

Решение:

Определяем параметры самоходного стрелового крана:

Для подъема плиты покрытия подберем грузозахватное приспособление:

Строп четырехветвевой, ПИ Промстальконструкция 21059М–28 с основными характеристиками: m=0,09кг, H_СТР =4,2м, Q=3т.

Грузоподъемность крана: Q=m_Э + m_{ГР.УСТР,} = 3,0 + 0,09 = 3,09т;

m_Э - масса монтируемого элемента;

m_{ГР.УСТР.} - масса грузозахватного устройства;

Высота подъема крюка крана: H_КР = H_О+H_З+H_Э+H_СТР+H_П = 11+0,5+0,3+4,2+1,5 = 17,5м, где

H_О=Ур.м.г.+Ур.з.=10,8-(-0,2)=11,0м. - высота ранее смонтированной конструкции;

H_З=0,5м. – высота запаса;

H_Э=0,30м. – высота монтируемого элемента;

H_СТР =4,2м.– высота грузозахватного устройства;

H_П=1,5м. – высота полиспаста;

Вылет стрелы: l_СТР=(e+c+d)((H_КР-H_Ш)/(H_П+H_СТР))+B_Ш=(0,5+0,5+6)((17,5-1,5)/(1,5+4,2))+1,5 =21,15м.

e=0,5м.-половина толщины стрелы крана на уровне верха монтируемого элемента;

с=0,5м.-минимальный зазор между стрелой и монтируемым элементом;

d=6м.-расстояние от центра тяжести до приближенного края элемента;

B_Ш=1,5м.-расстояние от оси крана до шарнира;

H_Ш=1,5м.-высота до шарнира стрелы крана.

Длина стрелы крана:

L=√(l_СТР-B_Ш)²+(H_КР-H_Ш)²=√(21,15-1,5)²+(17,5-1,5)²=√642,12=25,34м.

Ответ: Данные параметры соответствуют крану КС-7471 со стрелой 29,6м.

Задача 5. Исходные данные:

- продолжительность выполнения каменных работ – 19 дней;

- трудоемкость каменных работ – 197 чел-дн;

- толщина стены – 0,51 м;

- высота этажа – 3,0м;

- норма времени (согласно Е 8-6-7)–7,17чел-час на 1м3,

- коэффициент перевыполнения норм – 1,1.

Рассчитать состав бригады для производства каменных работ. Принять количественный состав звена и определить размеры делянки.

Решение:

1. Определим количество человек в бригаде. чел.

Принимаем бригаду для производства каменных работ в количестве N=10 человек.

2. Разбиваем бригаду на 3 звена: 1зв. – 3чел.; 2зв. – 3чел.; 3зв. – 4чел.(можно принять 2 звена по 5 человек и для 5 человек рассчитать размеры делянок)

Определим высоту яруса кладки h_яр= = =1м;

3. Определим размеры делянок:

Для звена “четверка” м;

Для звена “тройка” м

Ответ: N_бриг.=10человек; 1зв. – 3чел. L_дел.=7,22м; 2зв. – 3чел. L_дел.=7,22м; 3зв. – 4чел. L_дел.=9,63м.

Задача 7. Определить объем кирпичной кладки наружных и внутренних стен при следующих условиях: - длина наружных стен – 150 м, толщина наружных стен – 0,51м; - длина внутренних стен - 200 м, толщина внутренних стен- 0,38 м; - количество этажей – 2; - высота этажа – 3,0 м; - наружные двери марки ДГ 21-10 – 2 шт; - внутренние двери марки ДГ 21-9 – 10 шт; - окна типа ОР 15-18 – 15 шт.

Решение:

1. Определим площадь стен с проемами:

F_нар.ст.=L_нар._ст. ∙Н_эт ∙Nэт=150∙3,0∙2=900м²;

F_вн.ст.= L_вн._ст. ∙Н_эт ∙Nэт=200∙3,0∙2=1200м².

2. Определим площадь проемов:

F_окон=B_окон∙ H_окон ∙N_окон =1,5∙1,8∙15=40,5м²;

F_дв.н.= B_дв.н.∙ H_дв.н. ∙N_дв.н. =2,1∙1,0∙2=4,2м²;

F_дв.в.= B_дв.вн.∙ H_дв.вн. ∙N_дв.вн. =2,1∙0,9∙10=18,9м².

3. Определим площадь стен без проемов:

F_{стен нар.}= F_нар.ст.- F_окон - F_дв.н =900-40,5-4,2=855,3м²;

F_{стен внутр.}= F_вн._ст - F_дв.вн =1200-18,9=1181,1м².

4. Определим объем кирпичной кладки:

V_н.ст.= F_{стен нар}∙t_ст.н.=855,3∙0,51=436,20м³; V_в.ст.= F_{стен внутр}∙t_ст.в.=1181,1∙0,38=448,82м³.

Ответ: V_н.ст.= 436,20м³; V_в.ст.= 448,82м³.

Задача 8.

Исходные данные:

- трудоемкость кладки наружных стен- 750 чел-час;

- трудоемкость кладки внутренних стен – 600 чел-час;

- трудоемкость кладки перегородок – 250 чел-час;

- количество этажей – 2;

- количество захваток – 2;

- количество ярусов – 3;

- ритм работы бригады 2 смены – 1 ярус;

- коэффициент перевыполнения норм – 1,15

Определить общую трудоекмкость в чел-дн, продолжительность выполнения работ и количество каменщиков в бригаде.

Решение:

Определяем общую трудоемкость работ в чел-дн:

Тр(общ) = Тр(нар) + Тр(вн) + Тр(пер) = 750+600+250 = 200 чел-дн

8 8

Определяем продолжительность выполнения работ:

Пр = n_эт *m_захв *n_яр * r = 2*2*3*2= 24 дн

где n_эт – 2, количество захваток m_захв – 2; количество ярусов – n_яр - 3,

ритм работы бригады r - 2 смены 1 ярус

Определяем состав бригады

Задача 9.

Исходные данные:

- количество монолитных фундаментов – 30. - площадь опалубки одного фундамента – 5,0 м2, выполненного из деревянных щитов

площадью щита 1,0 м2; объем бетонной смеси, подаваемой в бадьях краном, в одном фундаменте – 1.5 м3;

• фундамент армируется сеткой массой до 50 кг, укладываемой вручную.

Определить трудоемкость при выполнении монолитных фундаментов в табличной форме.

Решение:

Находим площадь опалубки 30 монолитных фундаментов:Fоп= 5*30 = 150 м2.

Так как - 30 монолитных фундаментов, то их необходимо армировать 30 арматурными сетками.

Находим объем 30 монолитных фундаментов: Vфун= 1,5*30 = 45 м3.

Для определения трудоемкости работ воспользуемся ЕНиР Сборник 4 «Монтаж сборных и устройство монолитных железобетонных конструкций»

Обосно вание	Наименование работ	Объем работ		Трудоемкость
		ед. изм	кол-во	на единицу		на весь объем
				чел.-час	маш-час	чел-час	маш-час	чел-дн	маш-см
§Е4-1-34 Т.2 – 1а	Установка деревянной щитовой опалубки площадью щитов до 1 м2	М2	150	0,62		93		11,63
§Е4-1-44 Т.2 б	Установка арматурных сеток и каркасов вручную массой сеток до 50 кг	1 сетка	30	0,24		7,2		0,9
§Е4-1-49 Т.1	Укладка бетонной смеси краном в бадьях в конструкцию объемом до 3 м3	М3	45	0,42		18,9		2,363
§Е4-1-34 Т.2 – 1б	Разборка деревянной щитовой опалубки площадью щитов до 1 м2	М2	150	0,15		22,5		2,813

Задача 10.

Исходные данные: - количество плит перекрытий – 196 шт; - размеры плит: 1,5*6,0*0,16 м; - перекрытия устраиваются на высоте 5,8 м. Бетон класса С12/15. Определить объем бетонирования плит перекрытия. Определить трудоемкость работ по устройству плит перекрытия в табличной форме.

Решение:

Определим объем бетонирования плит перекрытия V=В_пл*L_пл*t_пл *N_пл =1,5*6,0*0,16*196=282,24м³;

Подсчет трудоемкости работ

Обосно вание	Наименование работ	Объем работ		Трудоемкость
		ед. изм	кол-во	на единицу		на весь объем
				чел.-час	маш-час	чел-час	маш-час	чел-дн	маш-см
Е6-22-1	Устройство перекрытий безбалочных из бетона класса С12/15, толщиной до 200мм на высоте от опорной площади до 6м.	100м3	2,82	1168,7	28,71	3295,7	80,96	411,97	10,12

Задача 11. Определить параметры и выбрать башенный кран для монтажа элементов многоэтажного здания, если: - монтируемый элемент – стеновая панель размером 0,3*3,0*6,0 м, масса стеновой панели - 4,0 т; - количество этажей – 6; - высота этажа – 3,0 м; - отметка уровня земли – минус 0,650; - уровень монтажного горизонта - +15,650; - длина здания – 60 м, ширина здания – 12 м; - грузозахватное приспособление - 2-ух ветвевой строп массой 100 кг, высотой – 3,2м. Недостающие данные принять самостоя-тельно и обосновать их. Вычертить схему монтажа стеновой панели.

Решение:

Определяем параметры крана: Грузоподъемность крана: Q=m_Э + m_{ГР.УСТР,} = 4,0 + 0,1 = 4,1т;

m_Э - масса монтируемого элемента; m_{ГР.УСТР.} - масса грузозахватного устройства;

Высота подъема крюка крана: H_КР = H_О+H_З+H_Э+H_СТР = 16,3+0,5+3,0+3,2 = 23м;

H_О=Ур.м.г.-Ур.з.=15,65-(-0,65)=16,3м. - высота ранее смонтированной конструкции;

H_З=0,5м. – высота запаса;

H_Э=3,0м. – высота монтируемого элемента;

H_СТР =3,2м.– высота грузозахватного устройства;

Вылет стрелы: L_СТР= +b+c= +4,5+(12+0,3/2)=18,9м, где

а – ширина колеи, принимаем 4,5 м ; в – расстояние от крана до выступающей части здания, принимаем 4,5 м,

с – расстояние от края здания до центра части монтируемого элемента, м

Ответ: Данные параметры соответствуют крану КБ-100.01 с длиной стрелы 20 м.

Задача 12. Определить параметры и подобрать самоходный стреловой кран для монтажа плит покрытия, если: размеры плиты – 0,3*1,5*6,0 м, масса плиты – 2,2 т; отметка верха стропильной балки +8,300; стропильная балка с параллельными поясами длиной 12 м; - уровень земли – минус 0,400; грузозахватное приспособление – строп 4-х ветвевой массой 100 кг, высотой 3,0 м. Недостающие данные принять самостоятельно и обосновать их. Вычертить схему монтажа плиты покрытия.

Решение:

Определяем параметры крана:

Грузоподъемность крана: Q=m_Э + m_{ГР.УСТР,} = 2,2 + 0,01 = 2,21т;

m_Э - масса монтируемого элемента; m_{ГР.УСТР.} - масса грузозахватного устройства;

Высота подъема крюка крана: H_КР = H_О+H_З+H_Э+H_СТР+H_П = 8,7+0,5+0,3+3,0+1,5 = 14м;

H_О=Ур.м.г.-Ур.з.=8,3-(-0,4)=8,7м. - высота ранее смонтированной конструкции;

H_З=0,5м. – высота запаса; H_Э=0,30м. – высота монтируемого элемента;

H_СТР =3,0м.– высота грузозахватного устройства;

H_П=1,5м. – высота полиспаста;

Вылет стрелы: l_СТР=(e+c+d)((H_КР-H_Ш)/(H_П+H_СТР))+B_Ш== (0,5+0,5+3)((14-1,5)/(1,5+3,0))+1,5=12,61м.

e=0,5м.-половина толщины стрелы крана на уровне верха монтируемого элемента;

с=0,5м.-минимальный зазор между стрелой и монтируемым элементом;

d=3м.-расстояние от центра тяжести до приближенного края элемента;

B_Ш=1,5м.-расстояние от оси крана до шарнира стрелы крана;

H_Ш=1,5м.-высота до шарнира стрелы крана.

Длина стрелы крана:

L=√(l_СТР-B_Ш)²+(H_КР-H_Ш)²=√(12,61-1,5)²+(14-1,5)²=√279,68=16,72м.

Ответ: Данные параметры соответствуют крану КС-5473А со стрелой 20м.

Задача 13.

Исходные данные:

- 150 перемычек массой 200 кг.

Определить трудоемкость работ и материальные ресурсы на укладку перемычек.

Задачу решить в табличной форме.

Обосно- вание (СНБ)

Наименование работ

Объём работ

Затраты труда

Основные материалы и конструкции

Ед. изм.

Кол- во

На единицу

На весь объём

Наименование

Ед. изм.

Расход на единицу

Потреб- ность всего

чел.- час.

маш.- час.

чел.- час.

маш.- час.

чел.- дн.

маш.- см.

Е7-44-10

Укладка перемычек массой до 0,3 т

100 шт

1,5

21, 46

5,97

32, 19

8,96

4,02

1,12

1.Растворы строительные кладочные тяжелые цементные, марки 100 2.Сборные железобет. конструкции

М3 шт

0,25 100

0,375 150

Задача 14. Определить параметры и подобрать самоходный стреловой кран для монтажа металлической фермы покрытия с параллельными поясами, если:

- длина фермы – 18 м, высота – 3,0 м, масса фермы – 3,6 т

- ширина верхнего пояса – 0,200м

- отметка уровня земли – минус 0.200

- уровень монтажного горизонта - +10.800

- грузозахватное устройство – траверса высотой 3,6 м, массой - 1,2т

Недостающие данные принять самостоятельно и обосновать их. Вычертить схему монтажа фермы покрытия.

Решение:

Определяем параметры крана:

Грузоподъемность крана: Q=m_Э + m_{ГР.УСТР,} = 3,6 + 1,2 = 4,8 т;

m_Э - масса монтируемого элемента;

m_{ГР.УСТР.} - масса грузозахватного устройства;

Высота подъема крюка крана: H_КР = H_О+H_З+H_Э+H_СТР+H_П = 11,0+0,5+3,0+3,6+1,5 = 19,6 м;

H_О=Ур.м.г.-Ур.з.=10.800-(-0.200)=11,0м. - высота ранее смонтированной конструкции;

H_З=0,5м. – высота запаса;

H_Э=3,0м. – высота монтируемого элемента;

H_СТР =3,6м.– высота грузозахватного устройства;

H_П=1,5м. – высота полиспаста;

Вылет стрелы: l_СТР=(e+c+d)((H_КР-H_Ш)/(H_П+H_СТР))+B_Ш=

= (0,5+0,5+0,1)((19,6-1,5)/(1,5+3,6))+1,5=5,4 м.

e=0,5м.-половина толщины стрелы крана на уровне верха монтируемого элемента;

с=0,5м.-минимальный зазор между стрелой и монтируемым элементом;

d=0,2/2 = 0,1м.-расстояние от центра тяжести до приближенного края элемента;

B_Ш=1,5м.-расстояние от оси крана до шарнира стрелы крана;

H_Ш=1,5м.-высота до шарнира стрелы крана.

Длина стрелы крана:

L=√(l_СТР-B_Ш)²+(H_КР-H_Ш)²=√(5,4-1,5)²+(19,6-1,5)²=√343,18 =18,53м.

Ответ: Данные параметры соответствуют крану КС-5473 А с длиной стрелы 24 м, вылетом стрелы 5-20 м, грузоподъемностью 0,6 – 7,0 т, высотой подъема крюка 11,4 – 22,6 м.

Задача 15. Определить объем работ, трудоемкость и необходимое количество материалов для производства следующих видов отделочных работ:

- улучшенная окраска белилами по штукатурке потолков;

- улучшенная окраска колером масленым по штукатурке стен,

если: - размеры помещения – 3*5 м;- высота помещения – 2,8 м, количество одинаковых помещений – 2;

- в помещении имеются: 1 оконный проем размером 1,2*1,5 м и 1 дверной проем размером 1,0*2,1 м.

Решение:

Определим объем работ по улучшенной окраске белилами по штукатурке потолков: F_потол.=b*l*N_пом=3*5*2=30м²;

Определим объем работ по улучшенной окраске колером масленым по штукатурке стен:

Определим площадь стен с проемами: F_стен= (2b+ 2l) * Н_пом =(2*3+2*5)*2,8=44,8м²;

Определим площадь проемов: F_окон= B_окон∙*H_окон =1,2*1,5=1,8м²; F_дв.= B_дв*H_дв.н 1,0*2,1=2,1м².

Определим площадь стен без проемов: F_ст.б.пр= F_стен - F_окон - F_дв = 44,8-1,8-2,1=40,9м²;

Так как помещений два, значит общая площадь стен равна F_общ.= F_стен*2=40,9*2=81,8м².

Обосно- вание (СНБ)

Наименование работ

Объём работ

Затраты труда

Основные материалы и конструкции

Ед. изм.

Кол-во

На единицу

На весь объём

Наименование

Ед. изм.

Расход на единицу

Потреб- ность всего

чел.- час.

маш.- час.

чел.- час.

маш.- час.

чел.- дн.

маш.- см.

Е15-166-8

Улучшенная окраска белилами по штукатурке потолков

100м2

0,3

34,05

10,21

1,28

1 Бумага для шлифовальных шкурок ОВ-120 2 Краски масленые: белила цинковые МА-011-1 3 Пемза шлаковая М600 4 Шпатлёвка масленая 5 Ветошь 6 Грунтовка масленая 7 Олифа

тыс.м2 т м3 т кг т т

0,0005 0,0234 0,003 0,055 0,16 0,0089 0,013

0,00015 0,00702 0,0009 0,0165 0,048 0,0027 0,0039

Е15-165-8

Улучшенная окраска колером масленым разбеленным по штукатурке стен

100м2

0,818

77,22

63,16

7,89

1 Бумага для шлифовальных шкурок ОВ-120 2 Краска цветная МА-25 3 Пемза шлаковая М600 4 Шпатлёвка масленая 5 Ветошь 6 Грунтовка масленая 7 Олифа 8 Краски масленые: белила цинковые МА-011-1

тыс.м2 т м3 т кг т т т

0,0007 0,0185 0,005 0,051 0,16 0,0075 0,0113 0,00007

0,00057 0,0151 0,0041 0,0417 0,131 0,0061 0,0092 0,000057
