229

М' и R' сохраняют для обоих следующих измерений. При z_x= — jpc и =■ 0 уравнение (6.91) принимает вид

Z _

9^е 0*з — ' I ■ /

Расчет по этой формуле производится при помощи векторной логарифми­ческой линейки.

а

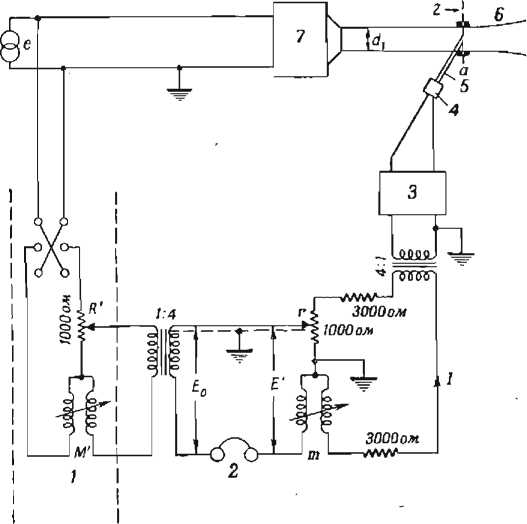

Фиг. 206. Схема прибора для измерения акустического со- противления по измерению комплексного перепада давления на неизвестном сопротивлении при источнике с известным акустическим выходным сопротивлением (24].

/—регулировка эталонного напряжения; 2—ндуолшьи; 3—усили- тель; 4—минрофоп; 5-шул; 6—рупор (или другое акустнчесхсое сопротивление, подлежащее измерению); 7—громкоговоритель.

Параметры элементов, требующихся для осуществления схемы, пока­заны на фиг. 206. Для большинства практических случаев оказываются нужными две шкалы для т\ от 0 до ±50 и от 0 до ±500.

Диаметр d_x измерительной трубки, как и раньше, выбирается согласно (6.46). Особенно тщательно следует контролировать отсутствие утечки воздуха через соединение между измеряемым сопротивлением и измери­тельным прибором¹).

Литература

1. МорзФ., Колебания и звук, м_—л., 1949.

2. Cook r. К., Измерение акустического сопротивления с помощью короткой

трубки, Journ. Acoust. Soc. Am., 19, 922 (1947).

3. El - M award! O.K., Измерение акустического сопротивления, Joum. Acoust.

Soc. Am., 21, 84 (1949).

Автор ничего не говорит об измерении сопротивлений механических колебатель­ных систем; сведения по этому вопросу можно найти в упоминавшемся уже курсе Белова [32] и оригинальных работах [35, 36].—Прим. ред.

Г л. 6. Измерение акустических сопротивлений

4. Taylor Н. О., Прямой метод определения пригодности материалов в качестве

звукопоглотителей, Phys. Rev., 2, 270 (1913).

5. Wente Е.С., Bedell E. H., Измерение акустического сопротивления и коэффи­

циента поглощения пористых материалов, Bell Syst. Techn. Journ., 7, 1 (1928).

6. Hall W. M., Акустическая длинная линия для измерения сопротивления,

Journ. Acoust. Soc. Am., 11, 140 (1939).

7. S с о t t R. А., Прибор для точного измерения акустического сопротивления

звукопоглощающих материалов, Ргос. Phys. Soc. 58, 253 (1946).

8. S a b i n е H. J., Об измерении акустического сопротивления, Journ. Acoust.

Soc. Am., 14, 143 (1942).

9. В e г a n e k L. L-, Некоторые замечания об измерении акустического сопроти­

вления, Journ. Acoust. Soc. Am., 19, 420 (1947).

10. S i v i a n L. J., Акустическое сопротивление малых отверстий, Journ. Acoust.

Soc. Am., 7, 94 (1935).

11. Bolt R., Petrauskas А., Измеритель акустического сопротивления

для быстрых полевых испытаний, Journ. Acoust. Soc. Am., 15, 79 (1943).

12. Hunt F. V., Исследования акустики помещений методом измерений в устано­

вившемся режиме, Journ. Acoust. Soc. Am., 10, 216 (1939).

13. Beranek L. L., Точные измерения акустического сопротивления, Journ. Acoust.

Soc. Am., 12, 3 (1940).

14. Harris G. M., Применение волновой теории акустики помещений к измерению

акустических сопротивлений, Journ. Acoust. Soc. Am., 17, 35 (1945).

15. Harris С. M., Измерение акустического сопротивления весьма пористых экра­

нов, Journ. Acoust. Soc. Am., 20, 440 (1948).

16. Stewart G.W., Прямое абсолютное измерение акустического сопротивления,

Phys. Rev., 28, 1038 (1926).

17. Schuster К., Измерение акустических сопротивлений методом сравнения,

Electr. Nachr.-Techn., 13, 164 (1936).

18. Robinson N. W., Акустический мост, Phil. Mag., [7], 23, 665 (1937).

19. Kennelly A. E., Kurokawa К., Акустическое сопротивление и его

измерение, Ргос. Am. Acad. Arts and Sci., 56, 1 (1921).

20. Kennelly A. E., Измерение акустического сопротивления с помощью теле­

фонной трубки, Journ. Frankl. Inst., 200, 467 (1925).

21. F а у R. D., Hall W. M., Определение акустической мощности телефонной

трубки по измерениям на входе, Journ. Acoust. Soc. Am., 5, 46 (1933).

22. К о s t e n C. W., Z w i k k e г Z., Измерение акустического сопротивления

и коэффициентов поглощения по реакции на телефонную трубку, Akust. Zs., 6, 124 (1941).

23. Fay R., White J., Определение акустического сопротивления образца

по годографу сопротивлений, Journ. Acoust. Soc. Am., 20, 98 (1948).

24. Flanders P. В., Метод измерения акустического сопротивления, Bell Syst.

Techn. Journ., 11, 402 (1932).

25. Smith P. H., Усовершенствованный прибор для расчета длинных линий,

Electronics, 17, 130 (1944).

26. Schuster К., S t 6 h г W., Конструкция и свойства эталона переменного

акустического сопротивления, Akust. Zs., 4, 253 (1939).

27. Meeker W., Slaymaker F., Акустическое сопротивление, регулируемое

в широком диапазоне, Journ. Acoust. Soc. Am., 16, 178 (1945).

28. White J. E., Акустическое сопротивление с непрерывной настройкой, Journ.

Acoust. Soc. Am., 19, 846 (1948).

29. Jordan E. С., Акустическое сопротивление с непрерывной настройкой,

Journ. Acoust. Soc. Am., 13, 8 (1941).

30. Fay R. D., Усовершенствованный метод анализа телефона, Journ. Acoust.

Soc. Am., 15, 32 (1943).

31*. Б e л о в А. И., Методы измерения акустических сопротивлений, Труды Аку­стической комиссии АН СССР, сб. 1, 115, М.—Л., 1939.

32*. Белов А. И., Акустические измерения, Л., 1941.

33*. Матвеев П. А., Устройство для измерения акустического сопротивления, Труды Научно-иссл. ин-та музыкальной промышленности, сб. 1, 141, Л. (1939). 34*. Ржевкин С. Н., Теросипянц С. Т., Исследование сопротивления фрикционных слоев для звукопоглощающих систем, ЖТФ, 11, 149 (1941).

35*. Матвеев П. А., Два прибора для измерения механического сопротивления, Труды Научно-иссл. ин-та музыкальной промышленности, сб. 1, 125 (1939). 36*. И о р и ш Ю. Н., Измерение упругих свойств коротких стержней из виброизо­лирующих материалов, Ученые записки МГУ, вып. 77, кн. 3, 240 (1945).

37*. Малюжинец Г. Д., Слоистые звукопоглощающие конструкции. Информ,- техн. бюлл. Дворца Советов, № 56, 32 (1941).

38* В о л ь п е р т А. Р., Произв.-техн. бюлл. НКЭП, № 2 (1940).
