§ 2. Основные акустические величины

особых мер предосторожности, во избежание влияния колебании атмо­сферного давления.

Измеритель потока (см. фиг. 493). Для измерения числа с,м³ воздуха, проходящего через образец в!сек., обычно применяется прибор типа га­зового счетчика. Он включается между держателем образца и водяным баком и дает скорость потока непосредственно в см/сек. Обычно применяет­ся шкала с пределами от 10 до 220 см³1сек. Можно применять и другие типы счетчиков, например газовые.

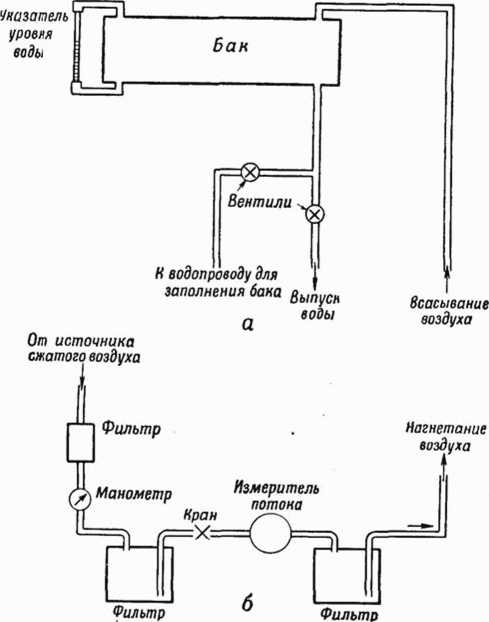

Ф н г. 496. Устройства для пропускания воздуха через образец материала.

«—всасывающее устройство; воздух засасывается в предвари­тельно наполненный водой бак при вытекании из него воды; б — нагнетающее устройство; измеритель потока показывает объем воздуха, протекшего через образец за время I.

Если применяется устройство, показанное на фиг. 49G,a, причем измеритель потока отсутствует, можно предложить простой способ изме­рения скорости потока. Для практических целей можно считать что объем воздуха, протекающего через образец в водяной бак в заданный промежу­ток времени, равен объему воды, вытекающей из бака. Таким образом, если измерить количество воды, вытекшей за это время, то можно опре­делить поток в см³/сек. Для измерения промежутка времени можно при­менять секундомер. Измерения производят в следующем порядке: откры­вают кран и пускают воду из бака до тех пор, пока не установится паде­ние давления на материале, затем быстро подставляют мензурку и одно­временно пускают в ход секундомер; когда в мензурке соберется несколько сот см³ воды, ее быстро выводят из-под струи и останавливают часы.

Гл. IS. Намерение акустических материалов

Для большой точности следует делать несколько измерений для каждой заданном величины давления.

Мягкие маты. Когда нужно определить сопротивление потоку R через мягкий материал известной объемной плотности р и толщины Т, причем они достаточно равномерны, применяют следующую последователь­ность действий:

1. Вырезают круглые образцы материала диаметром D, несколько превышающим диаметр держателя.

2. Измеряют сопротивление потоку нескольких отдельных образцов, пользуясь уравнением (18.6). Затем определяют сопротивление потоку на единицу толщины в рал,см. толщины, деля сопротивление потоку об­разца на толщину его Т в см [см. уравнение (18.7)]. В заключение опре­деляют среднеарифметическое сопротивление на единицу толщины. Это среднее является сопротивлением R_x на единицу толщины в рэл/см.

Толщина, см р,_п г/см²

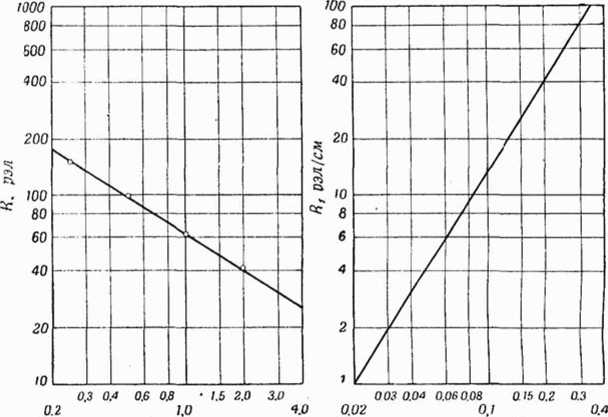

Ф и г. Л97. Типовые результаты измерений акустических матов при помощи аппарата, показанного на фиг. 494.

Плотность образца на единицу поверхности около 0,25 г/с,и2 при толщине 4,1 см, р CZ 0,06 г/смЗ и и z 25 рол.

Для материалов менее равномерной плотности и толщины надо при­менять более сложную процедуру:

1. Измерить среднюю объемную плотность р в г/см³ в большом куске материала (эта величина потребуется в дальнейшем).

2. Вырезать несколько (обычно от 2 до 4) круглых образцов материала каждый, как и прежде, диаметром D.

3. Измерить полный вес G в г каждого из этих образцов, затем измерить плотность на единицу поверхности S=G/A в г/см² каждого из них.

4. Укрепить образцы в держателе А (см. фиг. 492); измерить сопро­тивление R в функции толщины Т при помощи плунжера Е. Нанести зна­чение R от Т на логарифмическую бумагу и провести по этим точкам наи­более подходящую прямую. Определить по точкам па этой прямой сопротивление потоку на 1 см толщины Н_г для нескольких значений тол­щины Т, а также объемную плотность р_т в г/см.³, затем нанести зтгаче-
