Пользуясь мультитоном, желательно устанавливать фазы отдельных компонент так, чтобы разности их были более или менее случайными. В противном случае все компоненты могут пройти через максимум одно- временно; при этом в форме волны появятся периодически повторяющиеся пики относительно большой амплитуды. При наличии 11 синусоид возмо- жен пик, в И раз (или на 21 дб) превышающий амплитуду отдельной ком- поненты. Случайное соотношение фаз дает формы волн, в которых пики возникают в соответствии с кривой нормального распределения, и, следо- вательно, большие амплитуды возникают лишь случайно. В результате форма волны такого мультитона приблизительно равномерна по амплитуде н предъявляет менее строгие требования к максимальной выходной мощ- ности и линейности применяемых с ним усилителей, чем мультитон с со- впадающими фазами компонент. В пояснение этого утверждения можно сослаться на параграф, посвященный статистике, в гл. 9 этой книги.

Генератор статистического шума может применяться для ревербера- ционных измерений вместо с набором полосовых фильтров или с полосо-

вым фильтром, имеющим изменя- емую среднюю частоту (см. гл. 9).

Достоинства этого звука заключа- ются в том, что в пределах задан- ной полосы все частоты представ- лены одинаковыми амплитудами.

Кроме того, простота устройства и легкость осуществления таких генераторов [91 делает их очень удобным лабораторным средством.

Тидс ПО] тщательно сравнивает кривые затухания, полученные с различными звуками: а) чистым тоном, б) воющим тоном и в) ста- тистическим шумом. Типовые кри- вые для этих трех звуков при од-

ной и той же средней частоте показаны на фиг. 467. Был произведен статистический анализ средних наклонов кривых затухания, и было пока- зано, что статистический шум дает несколько лучше воспроизводимые результаты, чем воющий тон.

Б качестве источника статистического шума можно применять гене- ратор теплового шума, набор фильтров и громкоговоритель. Если фильтры поместить в цепь микрофона, то в помещении можно излучать широкую полосу частот¹). Для этого случая в качестве возможного источника звука с непрерывным спектром Вебер [11] предлагает пользоваться пистолетным выстрелом.

Эдельман [121 предлагает другой источник, отличающийся прибли- зительно равномерным спектром в пределах узкой полосы. Он включает в один из колебательных контуров генератора на биениях реактивную .зам- ну, на сетку которой включается генератор статистического шума. В ре- зультате частота колебаний генератора модулируется статистически слу- чайным образом. Величина отклонения соответствует кривой нормального распределения, а среднее отклонение управляется напряжением на вы- ходе генератора статистического шума (см. гл. 9)'-).

‘) Но этому вопросу см. также работу Григорьева [30], кратко изложенную в обзоре [28].—

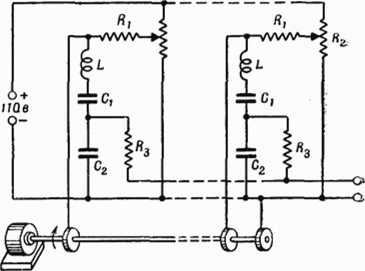

Ф и г. 400. Генератор мультитона.

Г л. 17. Измерения акустических свойств аудиторий, студий и зал

Выбор громкоговорителя для измерения реверберации мало существе­нен. Громкоговоритель должен иметь относительно равномерную частот­ную характеристику и создавать нужный уровень в помещении без замет­ных искажении. В больших помещениях положение громкоговорителя

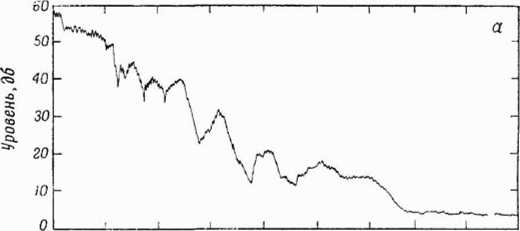

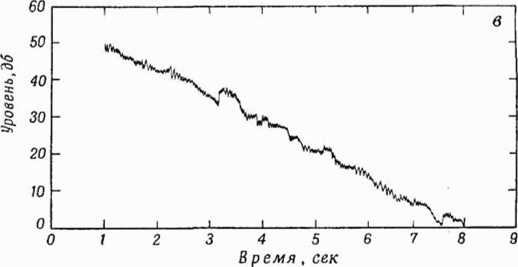

Ф п г. 407. Типовые кривые спадания. о—чистый тон; б—воющий тон; о—статистический шум.

безразлично, а п малых—громкоговоритель нужно помещать так, чтобы возбуждалось возможно большее число собственных колебании. 15 прямо­угольной комнате таким местом является угол.

Часто при измерении поглощения акустических материалов (см. гл. 18) применяют движущиеся источники. Этот способ, однако, не приводит к цели, так как наиболее равномерные кривые затухания получаются тогда, когда возбуждено наибольшее количество собственных колебаний, а для этого, как мы видели, источник звука должен помешаться в углу. При измерении в кинотеатрах, где громкоговоритель занимает фикспро-
