3.2.4. Приведение нагрузок к подошве ростверка
Прежде чем приступить к расчетам предварительно запроектированного фундамента, необходимо привести нагрузки к плоскости подошвы ростверка, первоначально уточнив его вес с учетом взвешивающего действия воды по формуле:
где
- объем ростверка, вычисленный по
уточненным размерам, м3.
После этого поступают следующим образом. К вертикальной составляющей сочетаний нагрузок добавляют силу , рассчитанную для первого сочетания при 1,1 , для второго сочетания при 0,9 , для третьего и четвертого сочетаний при 1. Горизонтальные силы во всех сочетаниях остаются без изменений.
К моменту любого сочетания нагрузок
добавляют величину
,
где
- горизонтальная сила из того же сочетания
нагрузок.
Перечисленные нагрузки сводят в таблицу, форма которой подобна таблице 2.1 для сочетаний нагрузок, действующих в плоскости подошвы фундамента мелкого заложения.
3.3. Расчет усилий в сваях
3.3.1. Общие сведения о расчетной схеме
Свайный фундамент в расчетах рассматривают как многостоечную раму в которой стойками являются сваи, а ригелем служит ростверк [6,7,9]. Для определения усилий в сваях применяют известный в строительной механике метод перемещений. При этом ростверк считают абсолютно жестким телом, а сваи упругими стержнями, расположенными в среде ФуссаВинклера, податливость которой характеризует коэффициент постели, изменяющий пропорционально глубине:
(3.5)
где
- коэффициент пропорциональности
(кН/м4), принимаемый в зависимости
от вида грунта, окружающего сваю, по
табл. Ж.3 приложения Ж;
- глубина расположении сечения сваи в
грунте, м, для которой определяется
коэффициент постели по отношению к
поверхности грунта при высоком ростверке
или к подошве ростверка при низком
ростверке;
- коэффициент условий работы, принимаемый
равным 3.

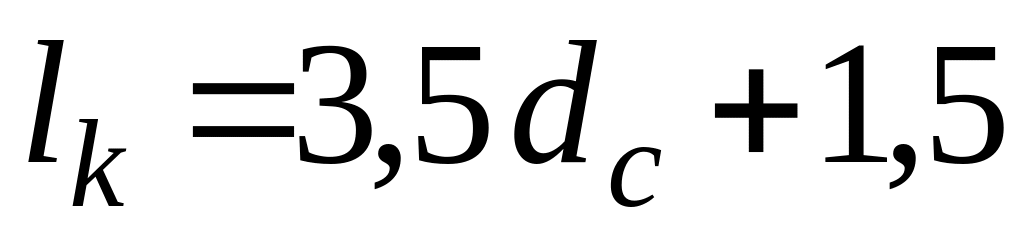

При многослойном основании коэффициент определяют по грунту, расположенному ниже уровня размыва в случае высокого ростверка или ниже подошвы ростверка в случае фундамента с низким ростверком на глубину (в м) [3,9]:
(3.6)

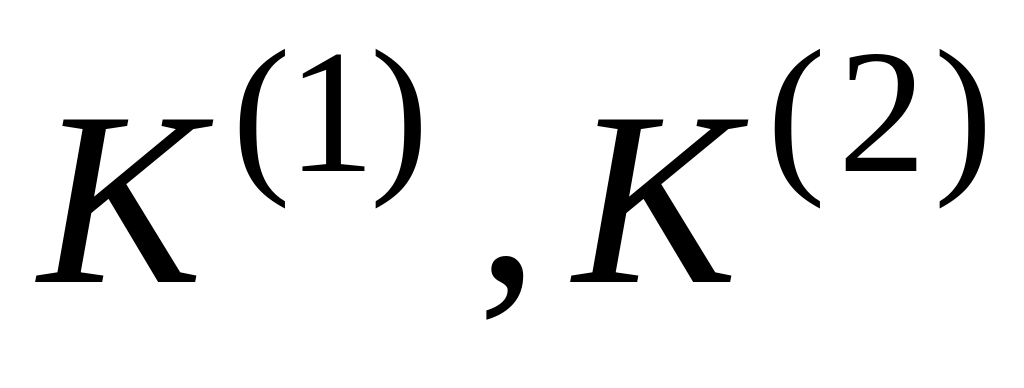

Если этот размер захватывает два слоя грунта основания с различными значениями , то вычисляется приведенное значение коэффициента пропорциональности по формуле:
где
- коэффициенты пропорциональности 1-го
и 2-го слоев грунта;
- толщина первого (верхнего) слоя грунта,
отсчитываемая от уровня размыва или
подошвы ростверка, м.
Деформируемость свай в грунте зависит
от упругих свойств грунта, жесткости
ствола сваи
,
длины погруженной части сваи
и характеризуется приведенной глубиной
погружения:
(3.7)
где
- коэффициент деформации, м1,
определяемый по формуле:
(3.8)
- то же, что в формуле (3.5);

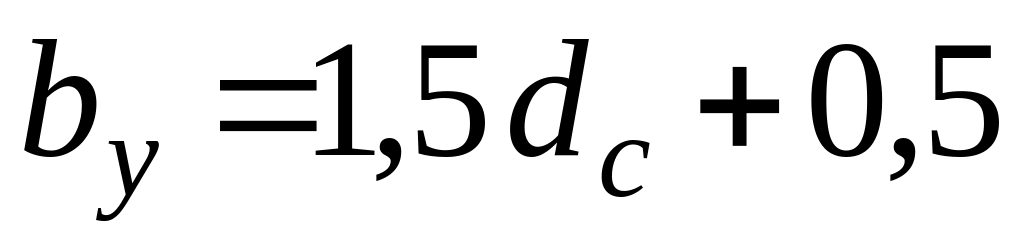

- условная ширина сваи, м, принимаемая
по зависимости:
- модуль упругости материала сваи, кПа,
разрешается принимать для бетона
30000000 кПа;
- момент инерции поперечного сечения
сваи, м4.
Фактическая длина сваи в расчетах
заменяется расчетной длиной на сжатие
,
которая вычисляется по формуле:
(2.9)
где
- расстояние от подошвы ростверка до
поверхности грунта с учетом размыва
(для фундаментов с низким ростверком
0), м, а величины
и
в м2 и кН, соответственно – площадь
поперечного сечения сваи и несущая
способность сваи на вдавливание.
В курсовой работе расчет фундамента допускается проводить по плоским расчетным схемам в плоскости моста. При этом наклонные сваи заменяют их проекциями на расчетную плоскость.
Канонические уравнения метода перемещений для симметричной плоской схемы (безотносительно расчетной плоскости) имеют вид:
;
;
(3.10)
где
- реакция
-ной
условной связи закрепления ростверка,
вызванная единичным перемещением
ростверка в направлении
-ной
условной связи (положительные направления
перемещений:
-вправо,
-
вниз и угла поворота ростверка
- по ходу часовой стрелки).
