Министерство науки и высшего ОБРАЗОВАНИЯ РОССИЙСКОЙ Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Национальный исследовательский Томский политехнический Университет»

Инженерная школа энергетики

Отделение электроэнергетики и электротехники

Направление: 13.03.02 Электроэнергетика и электротехника

Исследование переходных процессов в цепях первого порядка

Лабораторная работа №12

Вариант – 6

по дисциплине:

ТОЭ 2.1

Выполнили:

:

студенты гр. 5А03

Гайдук К.А.

24.09.2022

Проверил:

доцент ОЭЭ ИШЭ

Шандарова Е.Б.

Томск – 2022

Цель работы. Исследование переходных процессов в цепях с конденсатором, характеризующихся дифференциальными уравнениями первого порядка.

Схема электрической цепи:

Рис.1. Схема электрической цепи

Исходные данные:

Таблица 1

Вариант 6

U

R

C

В

кОм

мкФ

3

22

470

Расчеты:

Постоянная времени:

Таблица 2

Экспериментальные данные

Результаты расчета

Заряд

Разряд

Заряд

Разряд

t

i

t

i

t

i

t

i

с

мкА

В

с

мкА

В

с

мкА

В

с

мкА

В

0

131,8

0

0

-131,8

3

0

136,36

0,00

0

-136,36

150,0

5

74,8

1,32

5

-78,9

1,79

5

84,08

1,15

5

-84,08

92,5

10

48,2

1,91

10

-48,4

1,11

10

51,84

1,86

10

-51,84

57,0

15

18,9

2,32

15

-29,9

0,66

15

31,97

2,30

15

-31,97

35,2

20

18,1

2,57

20

-18,6

0,41

20

19,71

2,57

20

-19,71

21,7

25

11,5

2,73

25

-11,2

0,25

25

12,15

2,73

25

-12,15

13,4

30

10,6

2,75

30

-7,8

0,15

30

7,49

2,84

30

-7,49

8,2

35

7,3

2,83

35

-4,1

0,09

35

4,62

2,90

35

-4,62

5,1

40

4,3

2,9

40

-2,7

0,06

40

2,85

2,94

40

-2,85

3,1

45

2,8

2,93

45

-1,7

0,03

45

1,76

2,96

45

-1,76

1,9

50

1,9

2,95

50

-1

0,02

50

1,08

2,98

50

-1,08

1,2

55

1,3

2,97

55

-0,7

0,01

55

0,67

2,99

55

-0,67

0,7

60

0,9

2,97

60

-0,4

0,01

60

0,41

2,99

60

-0,41

0,5

65

0,8

2,98

65

-0,3

0

65

0,25

2,99

65

-0,25

0,3

70

0,6

2,98

70

0,16

3,00

70

-0,16

0,2

75

0,5

2,98

75

0,10

3,00

75

-0,10

0,1

80

0,5

2,98

80

0,06

3,00

80

-0,06

0,1

85

0,4

2,99

85

0,04

3,00

85

-0,04

0,0

90

0,3

2,99

90

0,02

3,00

90

-0,02

0,0

Пример расчета: Заряд при :

Разряд при :

График:

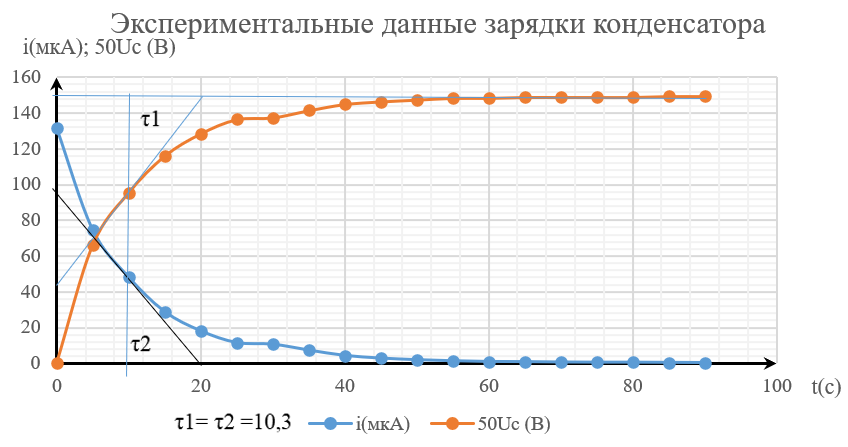

Рис.2. График экспериментальных и расчетных кривых при зарядке

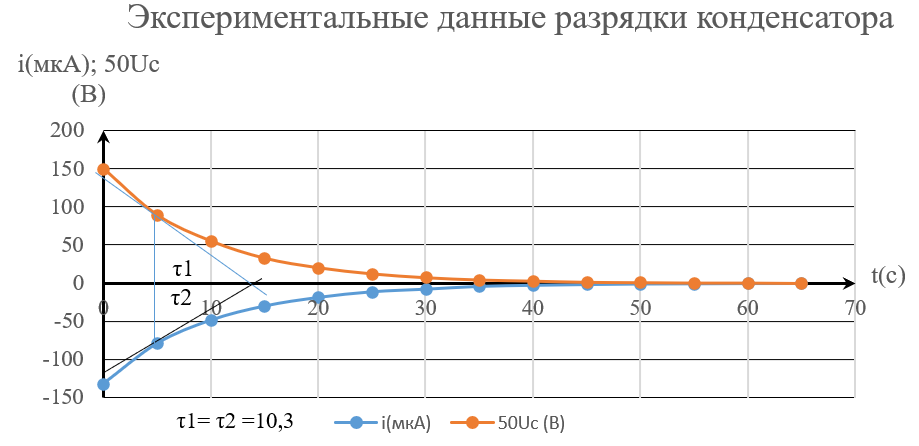

Рис.3. График экспериментальных и расчетных кривых при разряде

Вывод:

В ходе выполнения лабораторной работы, были получены опытным путём экспериментальные данные и результаты расчетов. С помощью данных таблицы 2, были построены графики кривых при заряде и разряде конденсатора. Проанализировав графики, выяснили что ток всегда стремится к нулю вне зависимости от того заряжается или разряжается конденсатор, и что напряжение при зарядке конденсатора начинает возрастать, а при разрядке конденсатора убывать.
