«Расчет мультивибратора»
Индивидуальное задание 2
по дисциплине:
Электроника 1.1
Выполнил: :
|
|
||||
студент гр. 5А03 |
|
|
Гайдук К.А. |
|
7.04.2023 |
|
|
|
|
|
|
Проверил:
|
|
||||
доцент ОЭЭ ИШЭ |
|
|
Чернышев И.А. |
|
|
|
|
|
|
|
|
Томск – 2023
Цель: рассчитать параметры симметричного мультивибратора на операционном усилителе с заданной рабочей частотой и сопротивлением нагрузки .
Рассчитать параметры симметричного мультивибратора на операционном усилителе с заданной рабочей частотой и сопротивлением нагрузки . Для расчетов принимаем Гц и кОм.
Схема симметричного мультивибратора и диаграммы напряжений, поясняющие его работу, изображены на рис. 1 и 2.
Рис.1. Схема симметричного мультивибратора |
Рис.2. Диаграмма напряжений |
Для расчетов выбираем операционный усилитель типа К140УД6.
Найдем коэффициент передачи делителя напряжения, составленного из резисторов и по выражению
где – дифференциальное допустимое напряжение, В. Подставив в формулу численные значения параметров, получим
Коэффициент передачи делителя напряжения можно определить как
Из этого найдем отношение сопротивлений и
Подставляя значение , получим
Частота выходного сигнала мультивибратора определяется по уравнению
где – постоянная времени цепи заряда конденсатора (рис. 1), с.
Из этого найдем :
Подставив численные значения параметров, получим
Зная , определим , приняв значение конденсатора из стандартного ряда Е24 – 0,22 мкФ. Тогда
Подставив данные, получим
Из стандартного ряда значений Е24 выбираем кОм. Определим мощность и тип резистора , предварительно определив ток, протекающий через сопротивление :
С учетом численных значений параметров
В соответствии с этим
Тогда тип резистора – МЛТ – 0,025 – 33 кОм 5 %. Из условия ограничения выходного тока мультивибратора на допустимом уровне определим сумму сопротивлений и :
Откуда
Подставив значения параметров, получим
Для уменьшения протекающих токов увеличим сумму сопротивлений в 10 раз.
Значения сопротивлений и можно найти из системы уравнений
Решив систему уравнений , получим, что Ом; Ом. С учетом ряда Е24 принимаем кОм и кОм.
Найдем мощность резисторов и , предварительно определив ток, протекающий через делитель напряжения и :
Тогда мощность резистора
Мощность
С учетом найденных значений выбираем резисторы: типа МЛТ – 0,01 – 30 кОм 5 %, типа МЛТ – 0,01 –36 кОм 5 %.
Проверим правильность найденных параметров. Для этого аналитически определим максимальный ток и выходную частоту генератора и при помощи программы Electronics Workbench построим модель симметричного мультивибратора.
В соответствии с выражением
Подставляя в выражение
численные значения, определяем, что отличие найденной частоты от заданной частоты мультивибратора составляет 0 %. Это является приемлемым на практике. Подставляя численные значения сопротивлений и коэффициента k, вычисляем выходной ток операционного усилителя
Полученное значение выходного тока меньше 2,5 мА, поэтому найденные параметры удовлетворяют условиям задания.
На рис. 3 представлена схема имитационной модели симметричного мультивибратора, а на рис. 4 – диаграммы напряжений.

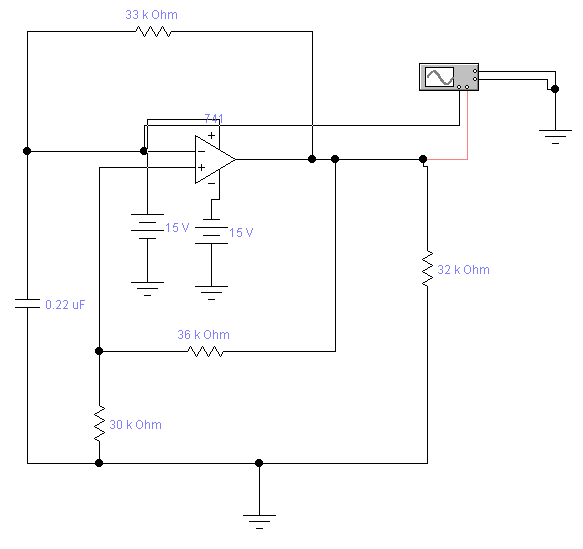

Рис. 3. Модель симметричного мультивибратора в программной среде Electronics Workbench

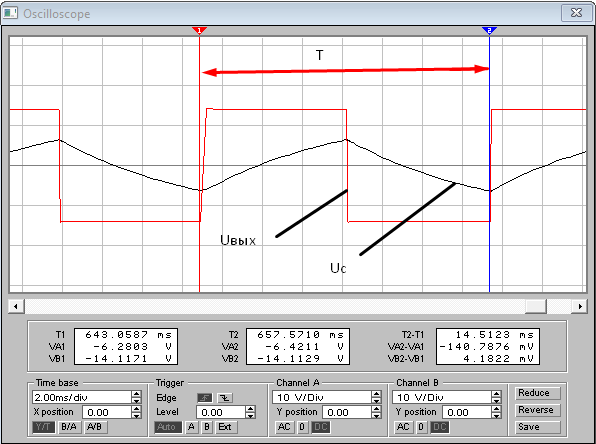

Рис. 4. Диаграммы выходного и емкостного напряжений мультивибратора
Частоту выходного сигнала определяем, как
Вычислим погрешность измерений
Полученное при моделировании значение частоты f свидетельствует о правильности найденных параметров мультивибратора.
Вывод: в ходе работы были рассчитаны параметры элементов схемы и была произведена проверка правильности найденных параметров, которая полностью совпала с теорией. Также была собрана схема в программе Electronics Workbench, где был произведён анализ осциллограммы, который показал, что погрешность частот теоретической и программной составила , которая полностью удовлетворяет погрешности на практике.
