«Расчет параметров инвертирующего и неинвертирующего усилителей»
Индивидуальное задание 1
по дисциплине:
Электроника 1.1
Выполнил: :
|
|
||||
студент гр. 5А03 |
|
|
Гайдук К.А. |
|
17.02.2023 |
|
|
|
|
|
|
Проверил:
|
|
||||
доцент ОЭЭ ИШЭ |
|
|
Чернышев И.А. |
|
|
|
|
|
|
|
|
Томск – 2023
Цель: рассчитать параметры инвертирующих и неинвертирующих усилителей.
Задание №1
Рассчитать параметры инвертирующего усилителя (рис.1), выполненного на операционном усилителе, который обеспечивает коэффициент усиления по напряжению при сопротивлении нагрузки . Для расчетов принимаем и кОм.
Рис. 1 Схема инвертирующего усилителя
Для выполнения инвертирующего усилителя выбираем операционный усилитель марки К140УД6, который имеет основные параметры, приведенные в таблице 1.
Таблица 1
Напряжение источника питания положительной полярности: |
|
Напряжение источника питания отрицательной полярности: |
|
Максимальный допустимый ток операционного усилителя: |
|
Входной ток операционного усилителя: |
|
Разность входных токов: |
|
Напряжение смещения: |
|
Входное сопротивление: |
|
Максимальное выходное напряжение положительного уровня: |
|
Продолжение таблицы 1
Максимальное выходное напряжение отрицательного уровня: |
|
Коэффициент усиления напряжения: |
|
Частота единичного усиления: |
|
Скорость изменения выходного напряжения: |
|
Значение сопротивления резистора при заданной нагрузке определяем из условия ограничения выходного тока операционного усилителя на допустимом уровне:
Выразим из уравнения :
Для ограничения выходного тока операционного усилителя увеличиваем в 10 раз.
Далее сопротивление резистора выбираем из ряда номинальных значений Е24.
Более всего подходит значение .
Чтобы определить мощность резистора , для начала нужно найти максимальный ток, который протекает по нему:
Тогда мощность резистора:
Промышленность выпускает резисторы стандартного ряда мощностей, поэтому выбираем резистор с запасом: МЛТ – 0,25 – 51 кОм 5%.
Коэффициент усиления инвертирующего усилителя определяется в соответствии с выражением:
Сопротивление первого резистора также выбираем из ряда номинальных значений Е24:
Определим мощность резистора , для этого найдём максимальное входное напряжение:
Из ряда стандартных мощностей выбираем резистор типа МЛТ – 0,01 – 1 кОм 5%.
С целью уменьшения токов и напряжений сдвигов в схему (рис. 1) включают резистор . Резистор выбирают из условия равенства входных сопротивлений по инвертирующему и неинвертирующему входам операционного усилителя.
Сопротивление третьего резистора выбираем из ряда номинальных значений: .
Так как операционный усилитель охвачен обратной связью и по входным цепям не потребляет тока, то мощность резистора мала.
Выбираем резистор МЛТ – 0,01 –1 кОм 5%.
Проведем проверку коэффициента усиления инвертирующего усилителя:
Погрешность вычислений находим из формулы:
Погрешность не превышает 5%, поэтому найденные значения резисторов можно считать приемлемыми.
Правильность нахождения параметров инвертирующего усилителя проверим с помощью программы NI Multisim.

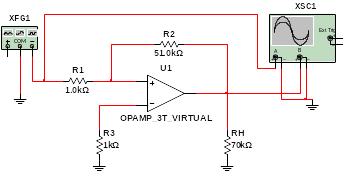

Модель инвертирующего усилителя в программной среде NI Multisim приведена н рисунке 2.
Рис. 2 Модель инвертирующего усилителя в программной среде NI Multisim

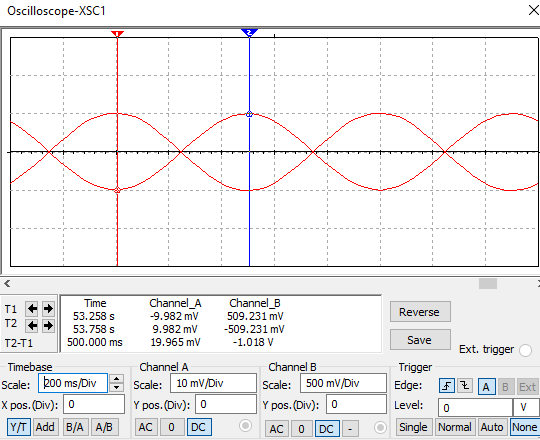

С помощью осциллографа снимем показания схемы рисунок 3:
Рис. 3 Осциллограммы входного и выходного напряжения с метками экспериментальных данных
Тогда коэффициент усиления по напряжению инвертирующего усилителя можно определить по уравнению:
Погрешность вычислений находим из формулы:
Следовательно параметры инвертирующего усилителя с заданным коэффициентом усиления найдены верно.
Вывод: в ходе работы были рассчитаны параметры инвертирующего усилителя: сопротивление резистора для ограничения выходного тока операционного усилителя , с целью уменьшения токов и напряжений сдвигов выбираем резистор , входное сопротивление данного усилителя определяется резистором . Параметры инвертирующего усилителя рассчитаны верно, в измерениях не присутствует погрешность коэффициента усиления, относительно заданного по условию.
Задание 2
Рассчитать параметры неинвертирующего усилителя (рис. 4), выполненного на операционном усилителе, который обеспечивает коэффициент усиления по напряжению при сопротивлении нагрузки . Для расчетов принимаем и кОм.

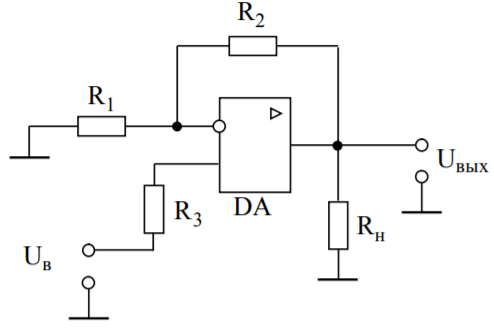

Рис. 4 Схема неинвертирующего усилителя
Определяем сумму сопротивлений резисторов и при заданной нагрузке из условия ограничения выходного тока операционного усилителя на допустимом уровне:
Выразим из выражения :
Коэффициент усиления неинвертирующего усилителя:
Из приведённого выше выражения найдём отношение сопротивлений и и составим систему уравнений.
Решим систему уравнений относительно :
Используя стандартный ряд номинальных значений, выбираем:
Найдём ток, который протекает через эти резисторы:
Зная ток, определим мощность резисторов:
С учётом ряда стандартных мощностей выбираем ЧИП резистор типа МЛТ – 0,125 – 100 Ом 5%, а – ЧИП резистор МЛТ – 0,125 – 4,7 кОм 5%.
С целью уменьшения токов и напряжений сдвигов в схему (рис. 4) включают резистор . Сопротивление выбирают из условия равенства входных сопротивлений по инвертирующему и неинвертирующему входам операционного усилителя.
Согласно стандартному ряду значений принимаем .
Так как ОУ охвачен обратной связью и не потребляет ток по входным цепям, то ток, протекающий через чрезвычайно мал. Поэтому мощность резистора принимаем равной 0,01 Вт, а резистор выбираем МЛТ – 0,125 – 100 Ом 5%.
Проведем проверку коэффициента усиления неинвертирующего усилителя по выражению:
Определим погрешность вычислений:
Правильность нахождения параметров инвертирующего усилителя проверим с помощью программы NI Multisim.
Модель неинвертирующего усилителя в программной среде NI Multisim приведена н рисунке 5.
Рис. 5 Модель неинвертирующего усилителя в программной среде NI Multisim

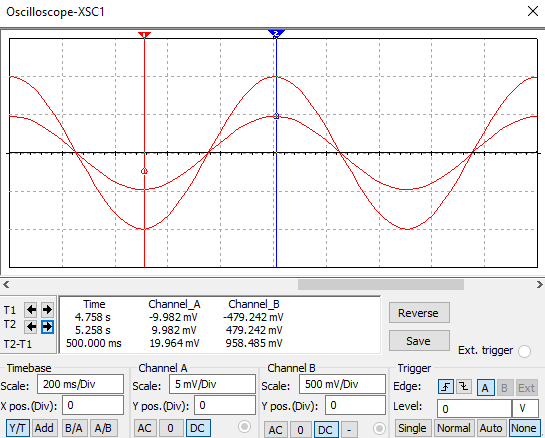

С помощью осциллографа снимем показания схемы рисунок 6:
Рис. 6 Осциллограммы входного и выходного напряжения с метками экспериментальных данных
Тогда коэффициент усиления по напряжению неинвертирующего усилителя можно определить по уравнению:
Погрешность вычислений находим из формулы:
Следовательно параметры инвертирующего усилителя с заданным коэффициентом усиления найдены верно.
Анализ полученных диаграмм (рис. 6) показывает, что коэффициент усиления неинвертирующего усилителя составляет . Следовательно, параметры неинвертирующего усилителя с заданным коэффициентом усиления найдены верно.
Вывод: параметры неинвертирующего усилителя рассчитаны верно, но присутствует некоторая погрешность. Как видно из работы, результат проверки коэффициента усиления практически полностью совпадает с экспериментальным значением, но незначительно отличается от данного в условии задачи с погрешностью в 4,986 %.
