МЕХАНИКА ЖИДКОСТИ И ГАЗА МУ к выполнению РГЗ
.pdf

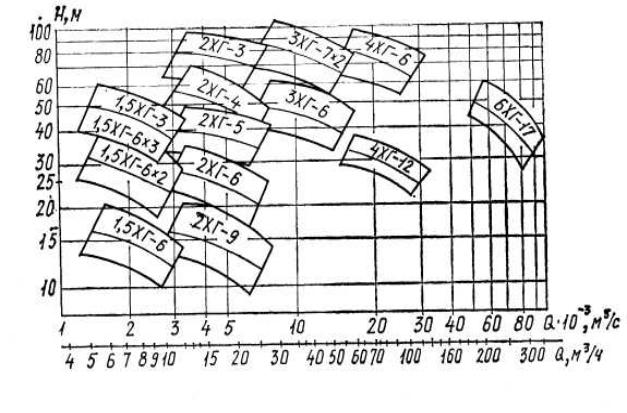

Рисунок Д.3 – Рабочие поля Q – Н центробежных насосов типа ХГ
ПРИЛОЖЕНИЕ Е Конструкции центробежных насосов [15, 29]
Насосы типов К (см. рисунок Е.1) и КМ (см. рисунок Е.2) – это горизонтальные одноступенчатые консольные насосы с односторонним подводом жидкости к рабочему колесу. Они предназначены для перекачивания в стационарных условиях чистой воды (кроме морской) с рН = 7, температурой от 0°С до 85°С , содержащей твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%, а также других жидкостей, сходных с водой по плотности, вязкости и химическому составу.
Насосы типа К представляют собой насосы с горизонтальным валом на отдельной стойке, насосы типа КМ – моноблочные на горизонтальном валу электродвигателя.
130

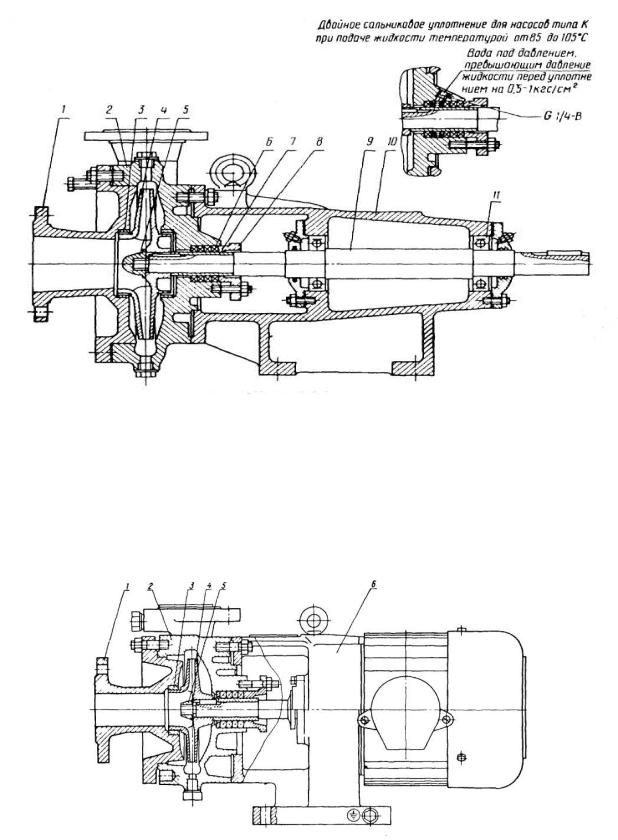

1 – крышка корпуса; 2 – корпус насоса; 3 – уплотнительные кольца; 4 – рабочее колесо; 5 – гайка; 6 – сальниковая набивка; 7 – сменная
защитная втулка; 8 – крышка сальника; 9 – приводной вал насоса; 10 – опорный кронштейн; 11 – подшипник шариковый.
Рисунок Е. 1 – Разрез консольного центробежного насоса типа К
1 – крышка корпуса; 2 – корпус насоса; 3 – уплотнительные кольца; 4 – рабочее колесо; 5 – гайка рабочего колеса; 6 – фонарь.
Рисунок Е. 2 – Разрез моноблочного центробежного насоса типа КМ
131
Центробежные герметичные электронасосы типа ЦГ и ХГ (рисунки Е3 и Е4) предназначены для перекачивания в стационарных условиях агрессивных, нейтральных, токсичных и взрывоопасных жидкостей и сжиженных газов.
Электронасосы типа ЦГ, имеющие принципиально идентичную конструкцию, представляют собой единый герметичный агрегат, состоящий из насосной части и специального встроенного трехфазного асинхронного электродвигателя с короткозамкнутым ротором.

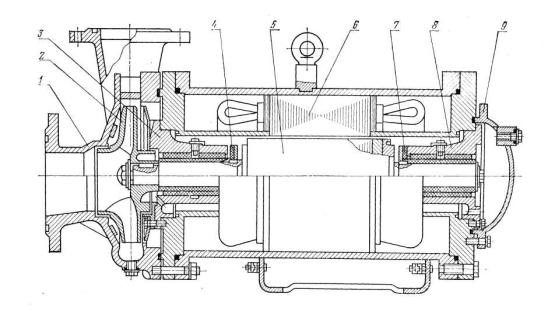

1 – корпус насоса; 2 – рабочее колесо; 3 – передний подшипник; 4 и 7 – упорные подшипники; 5 – ротор; 6 – статор; 8 – задний подшипник; 9 – задняя крышка.
Рисунок Е.3 – Разрез электронасоса типа ЦГ
Насос – центробежный одноступенчатый, со спиральным отводом и осевым подводом. Рабочее колесо – одностороннего входа; расположено на валу электродвигателя. Щелевое уплотнение, образуемое кольцом, вращающимся вместе с валом, и корпусом подшипника, исключает возможность попадания в электродвигатель случайных твердых частиц.
Насосная часть электронасосов типа ХГ в зависимости от марки представляет собой одно-, двухили трехступенчатый насос. В каждую ступень входят рабочее колесо и направляющий аппарат. Колесо установлено на консольном конце вала электродвигателя. Ступени расположены в корпусе насоса, на котором размещен напорный патрубок. Со стороны входа они закрыты крышкой со всасывающим патрубком. Корпус насоса
132
шпильками стягивается крышкой и фланцем электродвигателя через прокладки.

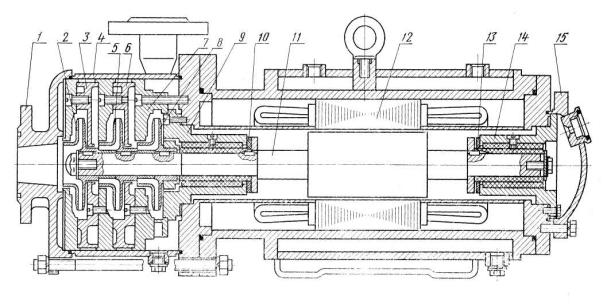

1 – крышка со всасывающим патрубком; 2 рабочее колесо 1-й ступени; 3, 6 и 7 – направляющие аппараты; 4 – корпус насоса; 5 – рабочее колесо 2-й ступени; 8 – рабочее колесо 3-й ступени; 9 – передний подшипник; 10 и 13 – упорные подшипники; 11 – ротор; 12 – статор; 14 – задний подшипник; 15 – задняя крышка.
Рисунок Е.4 – Разрез электронасоса 1,5ХГ-6×3-2,8-2
ПРИЛОЖЕНИЕ Ж Технические характеристики центробежных насосов
Таблица Ж.1 – Технические характеристики центробежных насосов типов К и КМ (при максимальном диаметре рабочего колеса)
Марка насоса |
Подача |
Напор |
Частота |
Допускаем. |
Мощ-ть |
КПД |
Диаметр |
|
(агрегата) |
|
|
, м |
вращен раб. |
кавитацион |
|||
м3/ч |
л/с |
|||||||
|
|
|
|
колеса, |
запас, |
насоса, |
насоса, |
рабочего |
|
|
|
|
об/мин |
мвод.ст. |
.кВт |
% |
колеса, мм |
|
|
|
|
|
|
|
|
|
К 8/18 (1,5К-8/18; |
8 |
2,2 |
19 |
2900 |
4 |
0,8 |
51 |
128 (105) |
1,5К-6) |
|
|
|
|
|
|
|
|
К 20/18 (2К-20/18; |
20 |
5,5 |
18 |
2900 |
4 |
1,45 |
67 |
129 (106) |
2К-9) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К 20/30 (2К-20/30; |
|
|
|
|
|
|
|
|
2К-6) |
20 |
5,5 |
30 |
2900 |
4 |
2,65 |
63 |
162 (132) |
133
Продолжение таблицы Ж.1
К 45/30 (3К-45/30; |
45 |
12,5 |
30 |
2900 |
4,5 |
5,4 |
70 |
168 (143) |
3К-9) |
|
|
|
|
|
|
|
|
К 45/55 (3К-6) |
45 |
12,5 |
55 |
2900 |
4,5 |
10,5 |
64 |
218 (195) |
К 90/20 (4К-90/20; |
90 |
25 |
20 |
2900 |
5,5 |
6,5 |
78 |
148 (136) |
4К-18) |
|
|
|
|
|
|
|
|
К 90/35 (4К-12) |
90 |
25 |
35 |
2900 |
5,5 |
11 |
77 |
174 (163) |
К 90/55 (4К-8) |
90 |
25 |
55 |
2900 |
5,5 |
18,5 |
73 |
218 (200) |
К 90/85 (4К-6) |
90 |
25 |
85 |
2900 |
5,5 |
33 |
65 |
272 (250) |
К 160/20 (6К-8) |
160 |
44,5 |
20 |
1450 |
4,5 |
10,9 |
81 |
264 (240) |
К 160/30 (6К-8) |
160 |
44,5 |
30 |
1450 |
4,5 |
18 |
78 |
328 (290) |
К 290/18 (8К-8) |
290 |
80,5 |
18 |
1450 |
4,5 |
16,5 |
84 |
268 (250) |
К 290/30 (8К-12) |
290 |
80,5 |
30 |
1450 |
4,5 |
28 |
82 |
315 (300) |
Таблица Ж.2 – Характеристики центробежных насосов типа Х и АХ [23]
Марка насоса |
|
Подача, |
Напор, |
Частота |
Кавита- |
Мощность |
КПД, |
|
|
м3/ч, |
м |
вращения, |
ционный |
насоса, |
% |
|
|
(л/с) |
|
с-1, |
запас, м |
кВт |
|
|
|
|
|
(об/мин) |
|
|
|
Х40 – 32–125-П |
6,3(1,75) |
20 |
48,3(2900) |
3,5 |
0,85 |
40 |
|
Х65–150–125–П |
25(6,95) |
20 |
48,3(2900) |
4,5 |
2,19 |
62 |
|
Х80–65–160 - П |
50(13,9) |
32 |
48,3(2900) |
5 |
6,6 |
66 |
|
Х20–31 – П –3А |
20(5,55) |
31 |
48,3(2900) |
5,5 |
3,5 |
48 |
|
ХП8/18д–П – М |
14(3,9) |
24 |
48,3(2900) |
4,5 |
1,85 |
50 |
|
ХП8/18а –П – М |
8(2,2) |
15 |
48,3(2900) |
4,5 |
0,75 |
40 |
|
ХП8/18д–П–М– |
7(1,95) |
6 |
24,2(1450) |
2 |
0,23 |
47 |
|
п |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Х2/30–Р–СД(3А) |
|
2(0,55) |
30 |
48,3(2900) |
3,5 |
0,9 |
48 |
Х20/31–Р–СД(3А) |
20(5,5) |
31 |
48,3(2900) |
4,5 |
3,4 |
50 |
|
Х45/31–Р–СД(3А) |
45(12,5) |
31 |
48,3(2900) |
5 |
7,2 |
52 |
|
Х160/29д–Р– |
|
160(44,4) |
37 |
24,2(1450) |
5,5 |
25,2 |
63 |
СД(3А) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
АХ45/31 – Р |
|
45(12,5) |
31 |
24,2(1450) |
4 |
7,2 |
51 |
АХ45/48б – Р |
|
45(12,5) |
29 |
19,2(1150) |
4 |
8,2 |
43 |
Х45/21 – Г – О |
|
45(12,5) |
21 |
48,3(2900) |
6 |
4,1 |
63 |
Х45/31 – Г – О |
|
45(12,5) |
31 |
48,3(2900) |
6 |
6 |
64 |
Х45/54 – Г – О |
|
6,3(1,75) |
54 |
48,3(2900) |
5,5 |
12,8 |
52 |
Х90/33 – Г – О |
|
25(6,95) |
33 |
48,3(2900) |
6,5 |
14,8 |
55 |
134
Таблица Ж.3 – Технические характеристики герметичных электронасосов типа ЦГ
[29]
Показатель |
ЦГ 50/12,5-3-1 |
ЦГ 50/50-15-1 |
ЦГ 50/50-15-4 |
Номинальная подача, м3/ч |
50 |
50 |
50 |
Напор, м |
12,5 |
50 |
50 |
Допускаемый кавитационный |
1,3 |
3 |
3 |
запас, м |
|
|
|
Температура перекачиваемой |
от – 50 |
от – 50 |
от – 50 |
жидкости, °С |
до +50 |
до +50 |
до +50 |
|
|
|
|
Давление в контуре, атм |
16 |
16 |
50 |
Номинальная мощность |
3 |
15 |
15 |
электродвигателя, кВт |
|
|
|
|
|
|
|
Частота вращения (синхр.), об/мин |
1500 |
3000 |
3000 |
Таблица Ж.4 – Технические характеристики герметичных электронасосов типа ХГ
[29]
Показатель |
1,5ХГ-6×3-2,8-2 |
2ХГ-5-4,5-1 |
4ХГ-12-14-3 |
Номинальная подача, м3/ч |
8 |
20 |
90 |
Напор, м |
53 |
44 |
33 |
Допускаемый кавитационный |
2,5 |
3,5 |
5 |
запас, м |
|
|
|
Температура перекачиваемой |
от – 40 |
от – 50 |
от + 100 |
жидкости, °С |
до +100 |
до +50 |
до +360 |
|
|
|
|
Давление в контуре, атм |
16 |
16 |
14 |
Номинальная мощность |
2,8 |
4,5 |
14 |
электродвигателя, кВт |
|
|
|
|
|
|
|
Частота вращения (синхр.), |
3000 |
3000 |
3000 |
об/мин |
|
|
|
ПРИЛОЖЕНИЕ И Напорные характеристики центробежных насосов [24]
Таблица И.1 – Напорная характеристика центробежных насосов консольного типа
Марка |
Подача, л/с |
Напор, м |
КПД |
Частота |
Диаметр |
|
вращения, |
рабочего |
|||||
насоса |
||||||
|
|
|
об/мин |
колеса, мм |
||
|
|
|
|
|||
|
|
|
|
|
|
|
К 8/18 |
1,6 |
20,3 |
0,440 |
|
|
|
|
|
|
|
2900 |
128 |
|
|
3,0 |
17,4 |
0,555 |
|||
|
3,9 |
14,0 |
0,530 |
|
|
135
Продолжение таблицы И.1
К 20/30 |
2,8 |
34,5 |
0,506 |
|
|
|
5,5 |
30,8 |
0,640 |
2900 |
162 |
|
8,3 |
24,0 |
0,635 |
|
|
К 20/18 |
3,0 |
21,0 |
0,56 |
|
|
|
5,5 |
18,5 |
0,65 |
2900 |
129 |
|
6,1 |
17,5 |
0,66 |
|
|
К 45/55 |
8,3 |
62 |
0,544 |
|
|
|
12,5 |
57 |
0,635 |
2900 |
218 |
|
16,7 |
50 |
0,663 |
||
|
|
|
|||
|
19,5 |
44,5 |
0,630 |
|
|
К 45/30 |
8,3 |
34,8 |
0,620 |
|
|
|
12,5 |
31,0 |
0,710 |
2900 |
168 |
|
15,0 |
27,0 |
0,715 |
|
|
К 90/85 |
18,0 |
98 |
0,630 |
|
|
|
25 |
91 |
0,680 |
2900 |
272 |
|
32 |
81 |
0,685 |
||
|
|
|
|||
|
37,5 |
72,5 |
0,660 |
|
|
К 90/55 |
19,4 |
59,0 |
0,655 |
|
|
|
25,0 |
54,9 |
0,710 |
2900 |
218 |
|
30,4 |
47,8 |
0,690 |
||
|
|
|
|||
|
33,4 |
43,0 |
0,66 |
|
|
К 90/35 |
18 |
37,7 |
0,72 |
|
|
|
25 |
34,6 |
0,780 |
2900 |
174 |
|
33,3 |
28,0 |
0,745 |
|
|
К 90/20 |
16,7 |
25,7 |
0,760 |
|
|
|
|
|
|
2900 |
148 |
|
22,2 |
22,8 |
0,795 |
||
|
27,8 |
18,9 |
0,770 |
|
|
К 160/30 |
30,6 |
36,5 |
0,70 |
|
|
|
38,8 |
35,9 |
0,75 |
1450 |
328 |
|
47,2 |
32,5 |
0,765 |
|
|
|
52,8 |
31 |
0,75 |
|
|
К 160/20 |
30,6 |
22,7 |
0,76 |
|
|
|
|
|
|
1450 |
264 |
|
44,5 |
20,1 |
0,81 |
||
|
55,6 |
17,1 |
0,79 |
|
|
К 290/30 |
61,6 |
32,0 |
0,80 |
|
315 |
|
|
|
|
1450 |
|
|
77,8 |
29,1 |
0,825 |
||
|
|
||||
|
94,5 |
25,4 |
0,790 |
|
|
|
|
|
|
|
|
Продолжение таблицы И.1
136
К 290/18 |
61,0 |
20,7 |
0,805 |
|
|
|
79,1 |
18,9 |
0,835 |
1450 |
268 |
|
100 |
15,0 |
0,775 |
|
|
Таблица И.2–Технические характеристики центробежных насосов из титана[23]
Насос |
Подача, |
Напор, |
Диаметр |
Кавитационный |
КПД, |
|
м3/ч |
м |
рабочего |
запас, м |
% |
|
|
|
колеса, мм |
|
|
1,5Х – 6Т – 1(2В,5) |
8 |
18 |
124 |
4 |
36 |
15 |
112 |
35 |
|||
|
|
11 |
102 |
|
34 |
2Х – 9Т – 1(2В,5) |
20 |
18 |
126 |
4,5 |
45 |
14 |
115 |
46 |
|||
|
|
10 |
103 |
|
43 |
2Х – 6Т – |
20 |
31 |
165 |
4,5 |
42 |
25 |
145 |
41 |
|||
1(2В,2Д,5) |
|
|
|
|
|
|
20 |
125 |
|
42 |
|
3Х – 9Т – |
45 |
31 |
168 |
5 |
53 |
25 |
155 |
54 |
|||
1(2В,2Д,5) |
|
|
|
|
|
|
20 |
145 |
|
48 |
|
3Х – 6Т – 1(2Г,3Б) |
45 |
54 |
208 |
5 |
69 |
44 |
187 |
67 |
|||
|
|
32 |
165 |
|
63 |
4АХ – 3Т – 1(2Г) |
45 |
54 |
375 |
3 |
43 |
45 |
345 |
46 |
|||
|
|
35 |
305 |
|
49 |
4Х – 12Т – 1(2Г) |
90 |
33 |
181 |
6 |
74 |
27 |
165 |
70 |
|||
|
|
20 |
150 |
|
66 |
ПРИЛОЖЕНИЕ К
137
Графические характеристики центробежных насосов

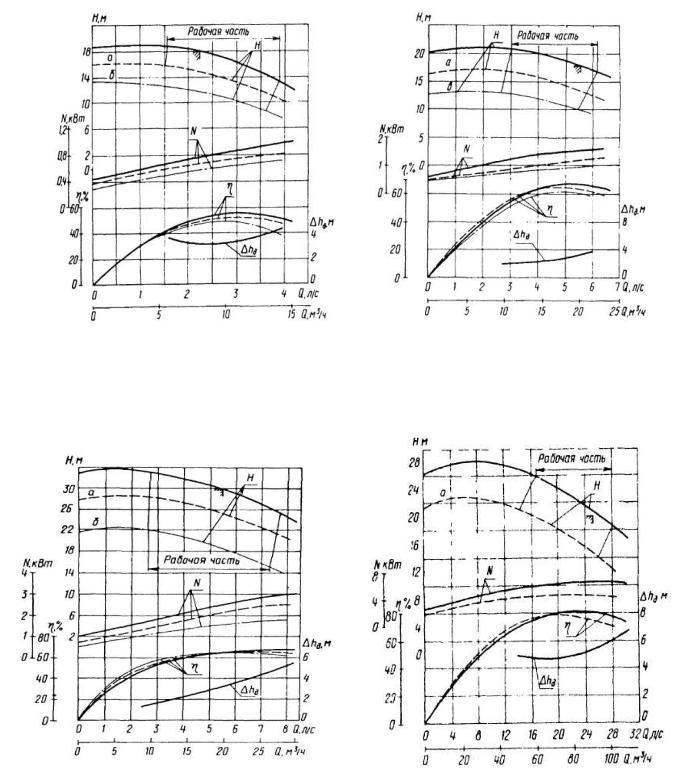

РисунокК.1–ХарактеристиканасосовК8/18и |
РисунокКХарактеристика.2– |
насосов |
КМ8/18; при n = 2900 об/мин |
К20/18иКМ20/18а;при n = 2900 об/мин |
|
РисунокК.3–Характеристикинасосов |
РисунокК.4–Характеристиканасоса |
К20/30иКМ 20/30; при n = 2900 об/мин |
К90/20;приn = 2900 об/мин |
138

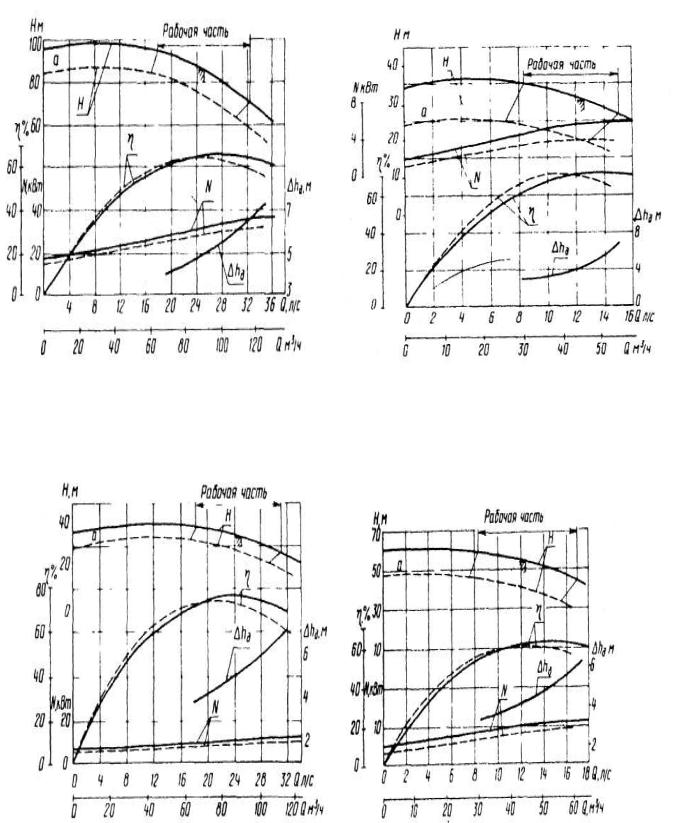

РисунокК.5–ХарактеристиканасосаК90/85; |
РисунокК.6.–Характеристиканасосов |
при n = 2900 об/мин |
К45/30иКМ45/30; при n = 2900 об/мин |
Рисунок К.7 – Характеристиканасосов |
РисунокК.8–Характеристиканасосов |
К90/35иКМ 90/35; при n = 2900 мин-1 |
К45/55иКМ45/55; при n = 2900 мин-1 |
