Работа с программатором.

  1. Подсоедините макет к ПК и включите его.

  2. Откройте программатор: Tools – Programmer.

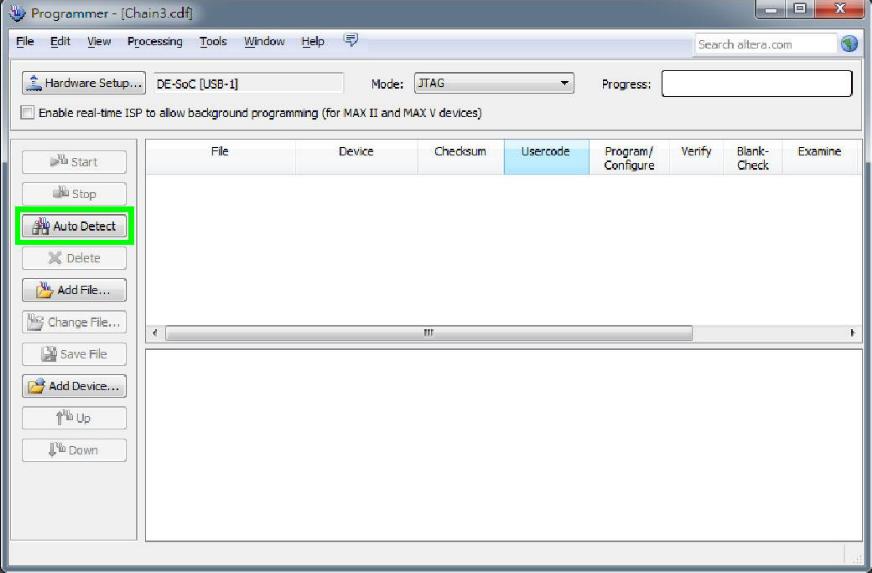

  3. В открывшемся окне проверьте наличие установки Hardware Setup DE-SoС(2 -1.6), или выберите эту установку через поиск Hardware SetupCurrently select hardware. Затем активируйте Auto Detect.

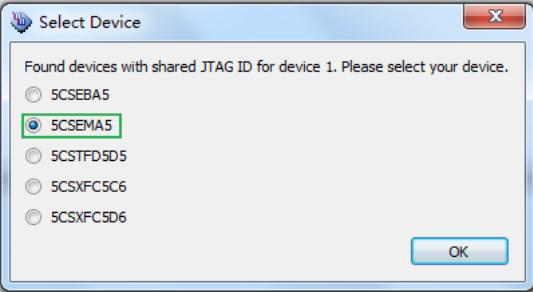

  1. В открывшемся окне Select Device выберите 5CEMA5

  1. В окне программатора появится цепочка из двух схем. Поставьте курсор на вторую схему 5CSEMA5 и сделайте клик левой, а затем правой кнопкой мыши. В первом открывшемся окне выберите Edit, в следующем Change File.

  2. В открывшемся окне Select New Programming File выберите output_ files->, затем файл Вашего проекта с расширением .sof.

  3. В выделенной строке выберите режим, отметив галочкой выделенное на рисунке окно в последнем верхнем меню.

Output_files/…… 5CSEMA5F31……………

  1. На боковом меню нажмите Start.

ModelSim инструкция.

        1. Создание проекта и добавление новых файлов. Выбрать пункт меню File->New->Project В открывшемся окне (рисунок 1) указать имя проекта, каталог его желаемого расположения (можно дописывать несуществующие пути, они будут созданы автоматически после подтверждения) и указать имя библиотеки, в которую будут добавляться разрабатываемые модули.

Рисунок 1.

        1. Окно создание проекта После создания проекта, в открывшемся окне (рисунок 2), можно добавить файлы в проект. Либо создать новый файл, либо добавить уже существующий файл, либо добавить конфигурацию симулирования, либо создать новую папку. Также данные действия можно произвести при нажатии правой кнопкой мыши на окне Project и выборе пункта Add to Project
