.docxМинистерство цифрового развития и массовых коммуникаций
Российской Федерации
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение
высшего образования
«Московский технический университет связи и информатики»
(МТУСИ)
Кафедра СИТиС
Лабораторная работа №4
по дисциплине «Инструментальные средства информационных систем»
на тему: «Построение простейшей компьютерной сети с использованием маршрутизатора и коммутатора»
Выполнила: студентка группы БСТ2001 Курило Анна
Вариант 10
Проверила:
Москва 2023
Цель работы
Построить простейшую компьютерную сеть с использованием маршрутизатора и коммутатора с помощью сетевого симулятора Cisco Packet Tracer.
2. Ход лабораторной работы
2.1 Задание на лабораторную работу
1. Запустить Cisco Packet Tracer.
2. Собрать необходимую топологию сети, запустить и настроить виртуаль ное оборудование.
3. Согласно пунктам выполнения лабораторной работы, сделать необходи мые снимки экрана.
2.2 Выполнение заданий
Для начала смоделируем сеть из необходимых компонентов.

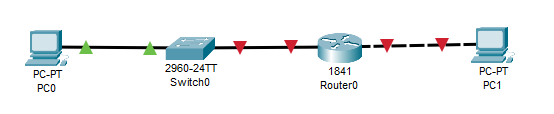

Рисунок 1 – Топология сети

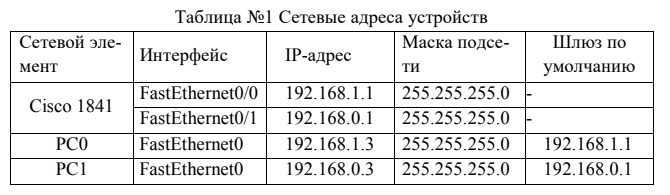

Далее назначим всем устройствам сетевые адреса согласно таблице 1.
Проверим правильность настроек с помощью команды ipconfig.

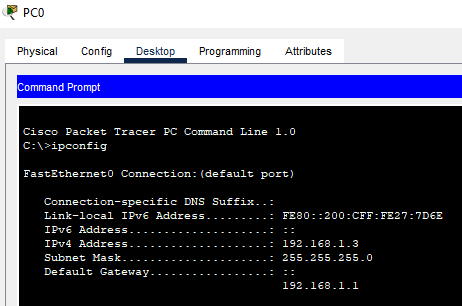

Рисунок 2 – Проверка конфигурации ПК0

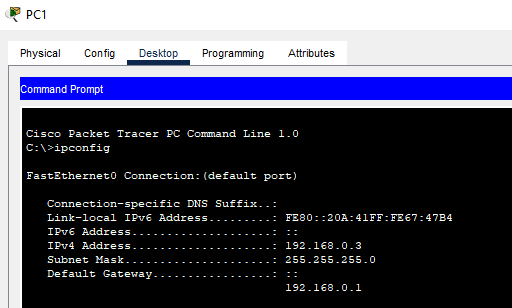

Рисунок 3 – Проверка конфигурации ПК1
Проверим связь в сети с помощью команды ping.

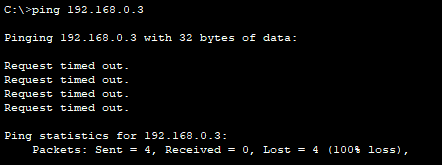

Рисунок 4 – Пинг
На данном этапе пинг не проходит, т.к. маршрутизатор еще не настроен. Необходимо исправить это, совершая действия, представленные на рисунке 5.

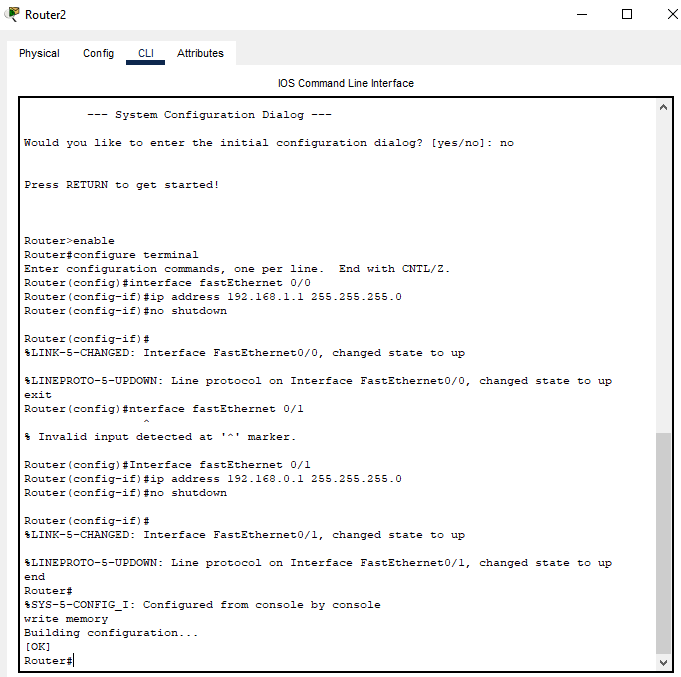

Рисунок 5 – Настройки маршрутизатора
Рисунок 6 – Проверка настроек
Проверим сетевую связность после настройки.

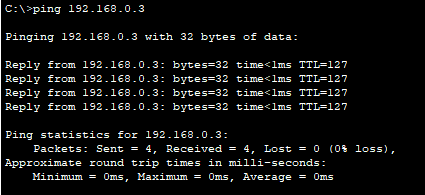

Рисунок 7 – Пинг после настроек маршрутизатора

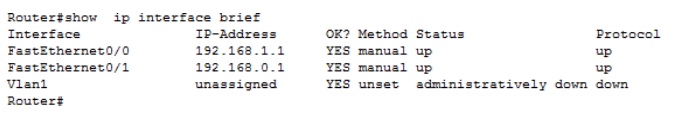

Рисунок 8 – Краткая информация о состоянии интерфейсов маршрутизатора

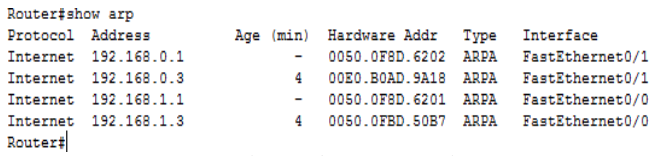

Рисунок 9 – Таблица информации по работе ARP

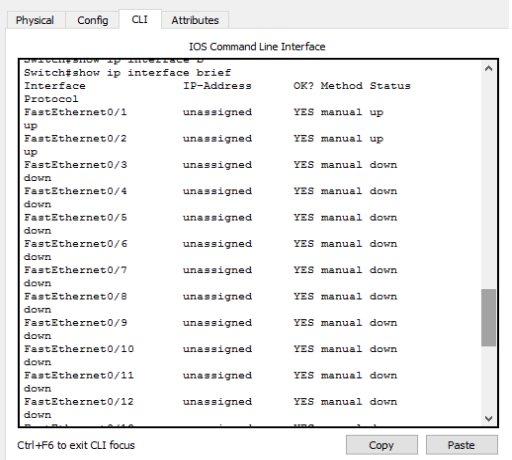

Рисунок 10 – Краткая информации о состоянии интерфейсов коммутатора
Как можно заметить, в краткой информации об интерфейсах коммутатора не хранятся ip-адреса подключенных устройств, в отличии от информации маршрутизатора.
Контрольные вопросы
Из какого количества бит состоит IP- адрес?
Ответ: 32 бита
Какое максимальное значение любого из октетов IP-адреса?
Ответ: 255
Какой комбинации в двоичной форме соответствует IP-адрес 192.165.3.8?
Ответ:11000000 10100101 00000011 00001000
Сколько адресов узлов может быть использовано в сети класса С?
Ответ: Первые три бита в адресе сети задают класс сети, остальные 21 бит - реальный адрес сети. Таким образом, существует 2 097 152 возможных адреса сети и 256 адресов локальных хостов.
Напишите маску подсети класса В?
Ответ: 255.255.0.0
6. Вычислите адрес сети класса А по известному IP-адресу 120.7.3.6?
Ответ: 120.0.0.0
Какие две части адреса сетевого уровня используют маршрутизаторы для передачи данных через сеть?
Ответ: Номера сети и номера узла в сети.
Назовите функцию команды ipconfig?
Ответ: вывод основной сетевой информации ПК, сервера (IP-адрес, маску подсети, шлюз по умолчанию).
Укажите функцию команды enable?
Ответ: предоставляет доступ к привилегированному режиму в оборудовании Cisco.
Какая команда переводит порт в активное состояние?
Ответ: no shutdown
Какая команда предоставляет режим глобальной конфигурации в оборудовании Cisco?
Ответ: configure terminal
Какая команда возвращает в предыдущий раздел конфигурирования в оборудовании Cisco?
Ответ: exit
