Лабораторная работа №2

по дисциплине «Инструментальные средства информационных систем»

на тему: «Построение простейшей компьютерной сети с использованием Cisco Packet Tracer»

Выполнила: студентка группы БСТ2001 Курило Анна

Вариант 10

Проверила:

Москва 2023

1. Цель работы

Изучить основные команды операционной системы Cisco IOS.

2. Ход лабораторной работы

2.1 Задание на лабораторную работу

1. Ознакомиться с командами пользовательского режима;

2. Ознакомиться с командами привилегированного режима;

3. Ответить на вопросы.

2.2 Выполнение заданий

Основные сетевые команды

Выбираем роутер.

Рисунок 1 – Иконка выбранного роутера.

Кликаем на него, переходим во вкладку CLI, вызываем список доступных команд.

Рисунок 2 – Ввод и результат работы команды “?”

Далее следует войти в привилегированный режим с помощью команды на рисунке 3

Рисунок 3 – Ввод и результат работы команды “enable”.

Выводим список команд в привилегированном режиме

Рисунок 4 – Ввод и результат работы команды “?” в привилегированном режиме

Переходим в режим конфигураций

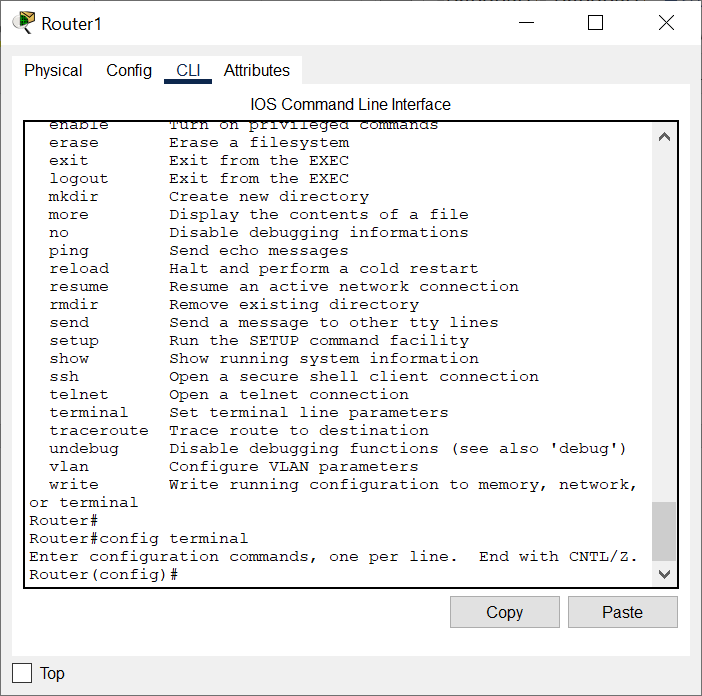

Рисунок 5 – Ввод и результат работы команды “config terminal”.

Устанавливаем имя роутера

Рисунок 6 – Ввод и результат работы команды “hostname”.

Устанавливаем пароль

Рисунок 7 – Ввод и результат работы команды “enable password”.

Проверяем установленный пароль

Рисунок 8 – Ввод пароля и вход в привилегированный режим.

Основные show команды

Выводим список доступных команд

Рисунок 9 – Ввод и результат работы команды “?”.

Вывод времени

Рисунок 10 – Ввод и результат работы команды “show clock”.

Вывод образа флеш-памяти

Рисунок 11 – Ввод и результат работы команды “show flash”.

Вывод списка последних 10 команд

Рисунок 12 – Ввод и результат работы команды “show history”.

Выбор предыдущей команды с помощью комбинации ctrl p

Рисунок 13 – в результате нажатия клавиш сtr + p выбирается предыдущая команда.

Выбор следующе команды из буфера с помощью ctrl n

Рисунок 14 – в результате нажатия клавиш сtrl + n выбирается следующая введенная команда

Выполнение команды show hosts

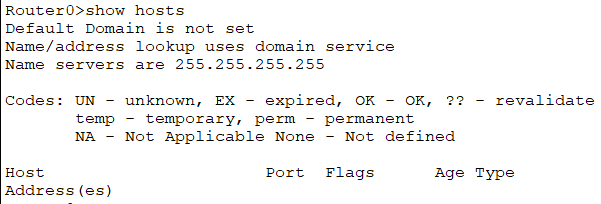

Рисунок 15 – Ввод и результат работы команды “show hosts”

Выполнение команды show interfaces

Рисунок 16 – Ввод и результат работы команды “show interfaces”.

Выполнение команды show sessions

Рисунок 17 – Ввод и результат работы команды “show sessions”.

Выполнение команды show terminal

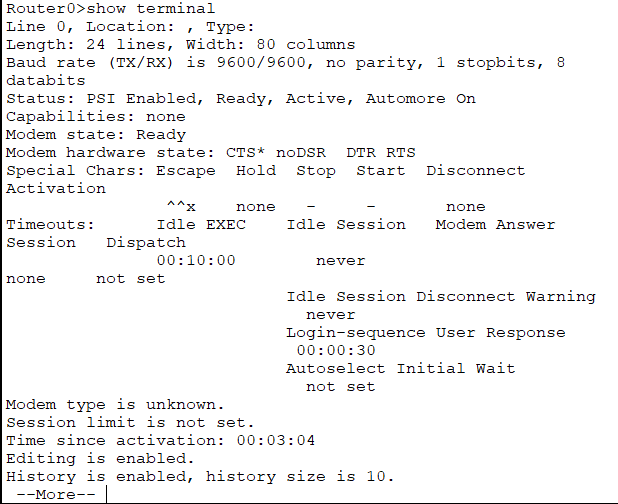

Рисунок 18 – Ввод и результат работы команды “show terminal”.

Выполнение команды show users

Рисунок 19 – Ввод и результат работы команды “show users”.

Выполнение команды show control. Так как у нас нет соединений мы получим пустой вывод.

Рисунок 20 – Ввод и результата работы команды “show control”

Выводим список доступных команд в привилегированном режиме

Рисунок 21 – Ввод и результат работы команды “?” в привилегированном режиме

Выполнение команды write memory

Рисунок 22 – Ввод и результата работы команды “write memory”.

Выполнение команды show protocols

Рисунок 23 – Ввод и результат работы команды “show protocols”.

Введение в конфигурацию интерфейсов

Войдем в режим конфигураций на сетевом уровне с помощью команды conf t

Рисунок 24 – Результат работы команды “conf t”.

Вывод доступных команд в режиме конфигурации

Рисунок 25 – Ввод и результат работы команды “?”

Входим в режим глобальной конфигурации с помощью команд exit и int fa0/0

Рисунок 26 – Настройка интерфейса

Вывод интерфейса с помощью команды show interface

Рисунок 27 – Вывод интерфейса

Контрольные вопросы

1. Какой командой можно посмотреть текущие настройки роутера?

Ответ: show running-config

2. Какими командами настраивается сетевой интерфейс роутера?

Ответ: Config terminal, hostname, password

3. Как просмотреть конфигурационные настройки коммутатора?

Ответ: show running-config

4. Перечислите основные режимы конфигурации при настройке коммутатора.

Ответ: Пользовательский режим, привилегированный режим, режим глобальной конфигурации.

5. Перечислите основные режимы конфигурации при настройке роутера.

Ответ: Пользовательский режим, привилегированный режим, режим глобальной конфигурации.

6. Как посмотреть таблицу маршрутизации на роутере?

Ответ: В консоли CLI в привилегированном режиме воспользоваться командой «show hosts».

7. Какие команды формируют таблицу маршрутизации роутера?

Ответ: Команда «show ip route» в CLI

8. Для чего нужна команда Router0#conf t

Ответ: Для запуска режима глобальной конфигурации

9. Какие действия происходят при выполнении команды Router0(configif)#no shutdown?

Ответ: Интерфейс включается

10. Для каких целей применяется команда Router# write memory?

Ответ: Для сохранения конфигурации устройства
