Изучение обобщенных законов коммутации
Лабораторная работа №13
Вариант – 3
по дисциплине:
ТОЭ 2.1
Выполнили: :
|
|
||||
студенты гр. 5А03 |
|
|
Шароян А.Б. |
|
01.10.2022 |
|
|
|
Шкарпетин А.С. |
|
|
|
|
|
Горяев А.О. |
|
|
|
|
|
Гайдук К.А. |
|
|
Проверил:
|
|
||||
доцент ОЭЭ ИШЭ |
|
|
Шандарова Е.Б. |
|
|
|
|
|
|
|
|
Томск – 2022
Цель работы. Экспериментальная проверка закона сохранения суммарного заряда конденсаторов, подключенных к общему узлу, при импульсных переходных процессах. Экспериментальное исследование перераспределения энергии во время этих процессов.

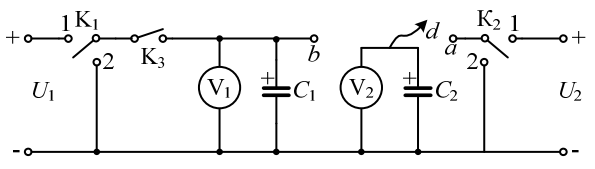

Схема электрической цепи.
Рис.1 Схема электрической цепи.
Исходные данные:
Таблица 1
Вариант |
3 |
, В
|
4 |
6 |
|
8 |
|
10 |
Основные соотношения.
Суммарный заряд конденсаторов в ветвях, подключенных к общему узлу, и суммарное потокосцепление индуктивностей в ветвях, образующих контур, в первый момент после коммутации (t = +0) сохраняют те же значения, которые они имели непосредственно перед коммутацией (t = –0).
Так что для каждого из узлов контура, составленного только из емкостей,
или
а для каждого контура, в который входят индуктивности, связанные в узел,
или
Расчеты:
Таблица 2
= 15 B |
До коммутации |
После коммутации |
||||||
=100 мкФ |
|
(-0) |
(-0) |
(+0) |
(+0) |
(+0) |
|
|
В |
мкКл |
мДж |
В |
мкКл |
мДж |
мДж |
||
=10 мкФ |
0 |
1500 |
11,25 |
13,5 |
1485 |
10,02 |
1,23 |
|
4 |
1540 |
11,33 |
13,9 |
1529 |
10,63 |
0,70 |
||
6 |
1560 |
11,43 |
14,2 |
1562 |
11,09 |
0,34 |
||
8 |
1580 |
11,57 |
14,4 |
1584 |
11,41 |
0,17 |
||
10 |
1600 |
11,75 |
14,6 |
1606 |
11,72 |
0,03 |
||
=470 мкФ |
0 |
1500 |
11,25 |
2,2 |
1254 |
1,38 |
9,87 |
|
4 |
3380 |
15,01 |
5,66 |
3226,2 |
9,13 |
5,88 |
||
6 |
4320 |
19,71 |
7,35 |
4189,5 |
15,4 |
4,31 |
||
8 |
5260 |
26,29 |
9,05 |
5158,5 |
23,34 |
2,95 |
||
10 |
6200 |
34,75 |
10,7 |
6099 |
32,63 |
2,12 |
Пример расчета:
При = 10 мкФ, = 6 B
Вывод:
В ходе выполнения лабораторной работы, экспериментально проверили закон сохранения суммарного заряда конденсаторов, подключенных к общему узлу, при импульсных переходных процессах. Исследовали перераспределение энергии во время этих процессов. Рассчитали суммарный заряд, энергию, потери энергии. Значения заряда до коммутации и после совпали, что говорит о верности расчета. Изменение суммарной энергии за время коммутации не равно нулю. Эта энергия выделилась в виде тепла в электрической дуге между контактами переключателя в соединительных проводах, а также частично излучилась в окружающую среду. Изменение суммарной энергии за время коммутации не равно нулю. Эта энергия выделилась в виде тепла в электрической дуге между контактами переключателя в соединительных проводах, а также частично излучилась в окружающую среду.
