Рис. 78. Фрагмент костной ткани черепа крысы (теменная область) с биокомпозитом из нанотитана Grey с микродуговым оксидированием с двумя слоями покрытия: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 16 недель экспозиции.

Вновь образованная ткань с надкостницей покрывает биокомпозит равномерным слоем. Хорошо сформированы гаверсовы каналы (Рис. Б, В), глубокие на графическом изображении (указано стрелкой) (Рис В). Поверхность вновь образованной ткани достаточно гладкая и однородная (Рис. Г. Д). Рис. А, Б. Трехмерная гистограмма. Рис. В. Двухмерная гистограмма.

211

Рис. Г, Д. Атомносиловая сканирующая лаборатория.

Таблица № 18 Особенности регенерации костной ткани при внедрении образцов

наноструктурированноготитана обработанногопескоструйнымпутем (ПСО) и методом микродугового оксидирования (МДО) с применением 2- х слоев композитов (1- желатин, декстран, 2- гидроксиапатит, коллаген, декстран) с ВМР факторами

Примечание *р>0,05

При исследовании с помощью растровой электронной микроскопии было показано, что размеры ободка вновь образованной ткани по периферии имплантата достоверно не отличался в 1-й и 2-й группах и составлял соответственно 170,45 ±48,16 и175,56 ±46,25 µm (таблица № 18). При этом

212

площадь, занятая тканью превышала 1 мм (таблица №18). Ко второй недели,

в отличие от других групп с биоимплантами, уже не наблюдалось ободка по

периферии, так как ткань покрывала большую часть имплантата. Следует

отметить, что даже на сроке одна неделя ткань тонким слоем

распространялась на большую часть имплантата и наблюдались вновь

образованные сосуды (Рис.80). При заполнении поверхности имплантата

снаружи рыхлой соединительной тканью наблюдались преимущественно

коллагеновые и эластичные волокна.

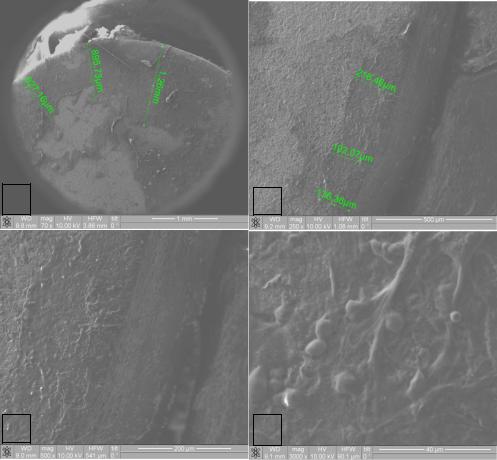

Рис. 79. Фрагмент костной ткани черепа крысы (теменная область) с композитом из наноструктурированного титана Grey с пескоструйной обработкой: с двумя слоями покрытия: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 1 неделя экспозиции.

Биокомпозит окружен ровным слоем рыхлой соединительной ткани (Рис. В) с формирующейся мезенхимальной тканью над имплантатом. Рыхло соединен с матриксовой костью. Над имплантатом – островки вновь образованной ткани.

РЭМ. Рис. Б (х250), В (х500), Г(х3000) фрагменты Рис. А (х70).

213

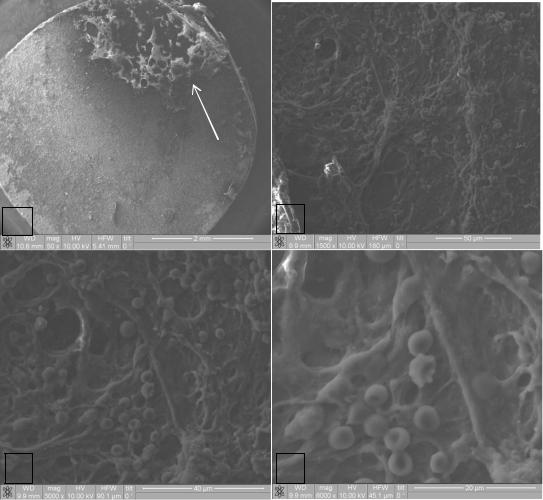

Рис. 80. Фрагмент костной ткани черепа крысы (теменная область) с композитом из наноструктурированного титана Grey с обработкой микродуговым оксидированием с двумя слоями покрытия: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 1 неделя экспозиции.

Биокомпозит окружен ровным слоем рыхлой соединительной ткани (Рис.А) с формирующейся мезенхимальной тканью над имплантатом. Над образцом – островки вновь образованной ткани (указано стрелкой).

РЭМ. Рис. Б (х1500), В (х3000), Г (х6000) фрагменты Рис. А (х50).

К четырем - шести неделям экспозиции вновь образованная ткань

полностью, достаточно равномерным слоем, толщиной 460,60±10,0 и

458,39±10,0 µm (четыре недели) 470,45±10,0 и 475,65±12,0 µm (шесть

недель), равномерным по толщине и выступающим куполом над

имплантатом по центру более чем на 0,5 мм. Следует отметить, что

214

непосредственно на имплантате также формировалась ткань. Биокомпозиты

были тесно соединены с матриксовой костью (Рис.81).

Рис. 81. Фрагмент костной ткани черепа крысы (теменная область) с композитом из наноструктурированного титана Grey с обработкой методом микродугового оксидирования, покрытого двумя слоями: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 6 неделя экспозиции.

Вновь образованная ткань с надкостницей покрывает куполом биокомпозит (указано стрелкой).

РЭМ. Рис. Б (х500), В (х2000), Г(х5000) фрагменты Рис. А (х100).

215

На дальнейших сроках экспозиции толщина ткани над имплантатом

становилась несколько тоньше, по мере ее дифференцировки и составляла к

восьми неделям 160 µm ± 200 µm, с хорошо выраженной надкостницей и

Гаверсовыми каналами (Рис. 80,81).

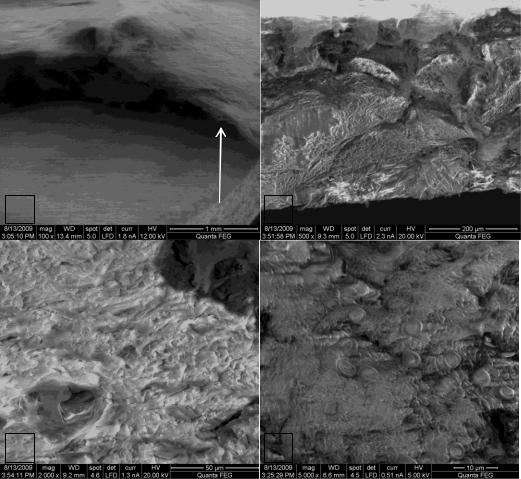

Рис. 82. Фрагмент костной ткани черепа крысы (теменная область) с композитом из наноструктурированного титана Grey с обработкой микродуговым оксидированием с двумя слоями покрытия: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 8 недель экспозиции.

Вид сверху. Вновь образованная ткань с надкостницей и Гаверсовыми канала покрывает собой имплантат, не соприкасаясь с ним во всех точках.

РЭМ. Рис. Б (х1000), В (х5000) фрагменты Рис. А (х200). Рис. Г (х500) вид сбоку при частично удаленной вновь образованной ткани.

216

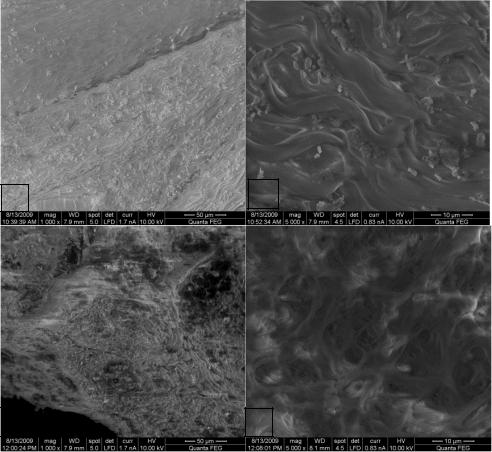

Рис. 83. Фрагмент костной ткани черепа крысы (теменная область) с композитом из наноструктурированного титана Grey с обработкой микродуговым оксидированием с двумя слоями покрытия: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 8 недель экспозиции.

Вновь образованная ткань состоит из юной костной ткани с гаверсовыми каналами.

РЭМ. Рис. Б (х5000) фрагмент Рис. А (х1000).

217

Рис. 84. Фрагмент костной ткани черепа крысы (теменная область) с внедренным композитом из наноструктурированного титана Grey, обработанного микродуговым оксидированием покрытого двумя слоями: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 8 недель экспозиции. Вид снизу.

Вновь образованная ткань с надкостницей и хорошо сформировавшимися гаверсовыми каналами в форме конуса закрывает собой дефект раны. Ткань на большем протяжении соединена с имплантатом.

РЭМ. Рис. Б (х200), В (х500), Г (х2000) фрагменты Рис. А (х50)

К двенадцати - шестнадцати неделям ткань равномерным слоем

полностью покрывает имплантат без образования над ним купола. Следует

отметить, что ткань находилась в состоянии многослойности с нижним слоем

волокон, располагавшейся над ним костной тканью и надкостницей (Рис. 85).

На разрезе ткани четко виден синтез формирующейся ткани (Рис. 86).

218

Рис. 85. Фрагмент костной ткани черепа крысы (теменная область) с композитом из наноструктурированного титана Grey с обработкой микродуговым оксидированием с двумя слоями покрытия: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 12 недель экспозиции. Вид сверху.

Вновь образованная ткань с надкостницей в несколько слоев (Рис. Б) покрывает биокомпозит, тесно примыкая к нему на всем протяжении.

РЭМ. Рис. В (х1000), Г (х2000) фрагменты Рис. А (х500). Рис. Б (х500),

Рис.Б (х500).

219

Рис. 86. Фрагмент костной ткани черепа крысы (теменная область) с композитом из наноструктурированного титана Grey с пескоструйной обработкой с двумя слоями покрытия: 1- желатин, декстран, 2- гидроксиапатит, коллаген, декстрана и ВМР факторами. 12 недель экспозиции. Вид сверху и сбоку.

Вновь образованная ткань с надкостницей в несколько слоев (Рис. Б) покрывает биокомпозит, тесно примыкая к нему на всем протяжении.

РЭМ. Рис. Б (х2000) фрагмент Рис. А (х500). Рис. Г (х2000) фрагмент Рис. В (х400).

За счет вновь образованной ткани ткань четко сраслась с матриксовой

кость без образования границ.
