Дисциплина «Техническая электродинамика»
Лабораторная работа №3
«Исследование электромагнитного поля в круглом волноводе»
Выполнил студент группы РЦТ-01
Фомин П.В.
Цель работы
Экспериментальное исследование структуры электромагнитного поля волны основного типа H11 и волны первого высшего типа E01 в круглом волноводе.
Измерение длины волны в волноводе для волн типов H11 и E01.
Схема установок и оборудование
Рис 1. Схема лабораторной установки для исследования основной волны H11
Рис 2. Схема лабораторной установки для исследования волны E01
1. Генератор высокочастотных колебаний
2. Коаксиальный волновод
3. Переход с коаксиального волновода на прямоугольный
4. Прямоугольный волновод
5. Плавный переход
6. Круглый волновод
7. Вращающееся соединение
8. Измерительная линия
9. Короткозамыкающая пластина
10. Индикатор
Графическое изображение структуры поля бегущих волн E01 и H11

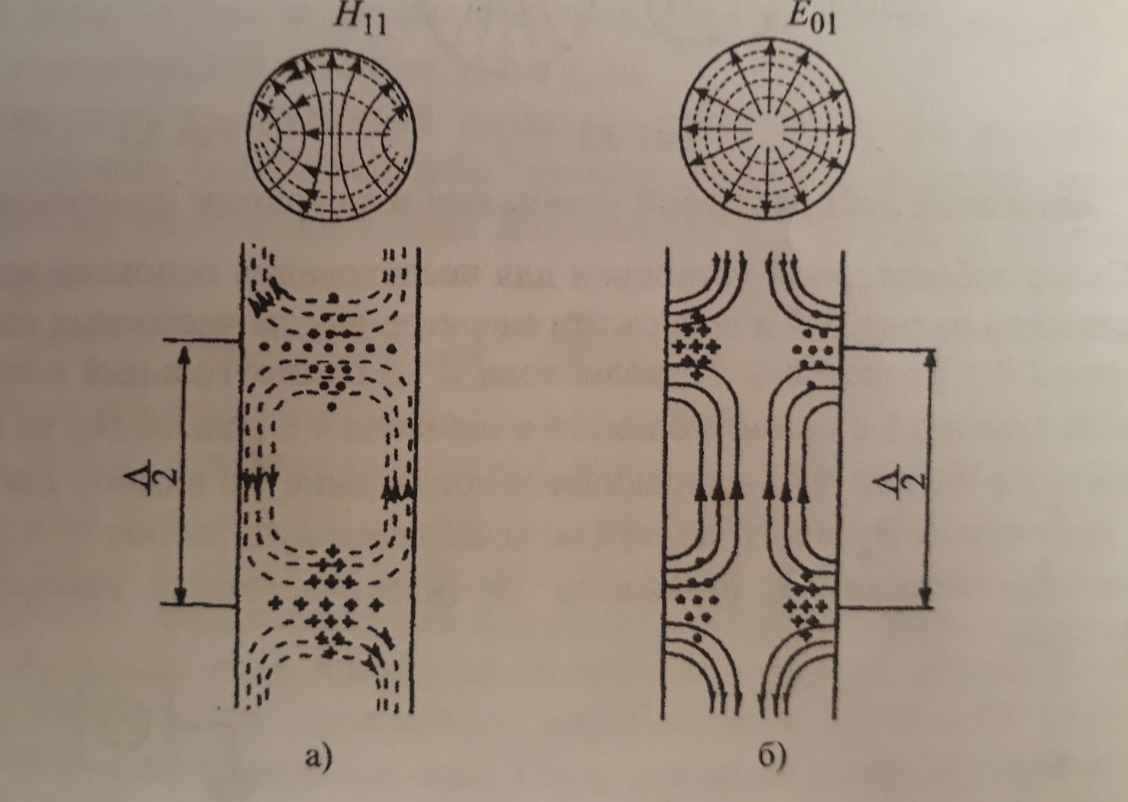

Рис 3. Графическое изображение структуры поля поля бегущих волн E01 и H11
Предварительные расчеты
Диапазон частот
Гц
Гц
Теоретическая зависимость нормированного значения от угла для волны H11 в интервале
|
|
1 |
0 |
0,9848 |
10 |
0,939693 |
20 |
0,866025 |
30 |
0,766044 |
40 |
0,642788 |
50 |
0,5 |
60 |
0,34202 |
70 |
0,173648 |
80 |
0 |
90 |
0,173648 |
100 |
0,34202 |
110 |
0,5 |
120 |
0,642788 |
130 |
0,766044 |
140 |
0,866025 |
150 |
0,939693 |
160 |
0,984808 |
170 |
1 |
180 |
Рис 4. теоретическая зависимость нормированного значения от угла для волны H11
Длина волны
f = 8700 МГц
Для
Для
Результаты измерений
Распределение амплитуды вектора E волны H11 вдоль продольной оси z волновода в режиме стоячей волны
z, мм |
α(z),мВ |
|
0 |
6,2 |
0,63 |
15 |
7,5 |
0,7 |
30 |
15,5 |
1 |
45 |
8,7 |
0,75 |
60 |
6,2 |
0,63 |
75 |
0,7 |
0,21 |
Рис 6. График распределения амплитуды вектора E волны H11 вдоль продольной оси z волновода в режиме стоячей волны
Определим длину волны в волноводе из рисунка 6:
Λ ≈ 150 мм = 0,15 м
Распределение амплитуды вектора E волны типа H11 по радиальной координате φ
, о |
α( ), мВ |
|
0 |
0,77 |
1 |
30 |
0,57 |
0,86 |
60 |
0,35 |
0,67 |
90 |
0,1 |
0,36 |
120 |
0,54 |
0,83 |
150 |
0,7 |
0,95 |
180 |
0,7 |
0,95 |
Рисунок 5. Теоретическая и экспериментальная зависимость амплитуды вектора E волны H11 по радиальной координате φ
3. Распределение амплитуды вектора E волны типа E01 по радиальной координате φ
φ, о |
α(φ) |
|
0 |
1,8 |
1 |
30 |
1,6 |
0,94 |
60 |
1,5 |
0,91 |
90 |
1,45 |
0,89 |
120 |
1,3 |
0,85 |
150 |
1,3 |
0,85 |
180 |
1,2 |
0,82 |
Рисунок 7. График распределения амплитуды вектора E волны типа E01 по радиальной координате φ.
Контрольные вопросы
1. Какие типы волн могут существовать в круглом волноводе?
Волны типа Нmn и Emn
2. Напишите условие распространения и отсутствия распространения волн H11 и E01 в круглом волноводе.
2,06a< λ< 2,61a
3. Какая волна является основной в круглом волноводе и почему?
Для круглого волновода основной волной является Н11.
4. Какой тип волны является первым высшим типом в круглом волноводе?
Тип волны Е01.
5. Напишите условия одноволнового режима круглого волновода.
2,61a< λ< 3,41a
6. Поясните принцип действия плавного перехода, используемого для возбуждения волны H11.
В переходе осуществляется постепенная деформация прямоугольного поперечного сечения в круглое, при котором распределение поля Н10 плавно трансформируется в распределение поля Н11 круглого волновода.
7. Изобразите структуру поля волны H11 и объясните ее особенности.
8. Почему волна E01 называется осесимметричной?
Из-за отсутствия зависимости от азимутального угла, т. е. симметрия относительно оси z.
9. Изобразите структуру поля волны E01 и объясните его особенности.
10. Поясните, каким образом возбуждается волна E01 в данной работе.
При помощи главного перехода.
11. Каковы условия распространения в волноводе только двух волн H11 и E01?
2,06a< λ< 2,61a
12. Определите по рис. 3.2 направления распространения бегущих волн H11 и E01.
В направление оси z
