ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ

ИМ. ПРОФ. М. А. БОНЧ-БРУЕВИЧА

Факультет инфокоммуникационных сетей и систем

Кафедра защищенных систем связи

Дисциплина «Вычислительные сети»

Лабораторная работа №1

«Создание простой локальной сети»

Выполнил студент группы ИКБ-95:

Проверил:

Гельфанд А.М.

Цели: Создать коммутатор, маршрутизатор, компьютер. Соединить их в сеть. Задать на коммутаторе и маршрутизаторе пароль, зашифрованный и незашифрованный соответственно. Настроить на компьютере и на порте роутера ip адреса из одной локальной сети. Вывести список команд с помощью команды show run.

Ход работы

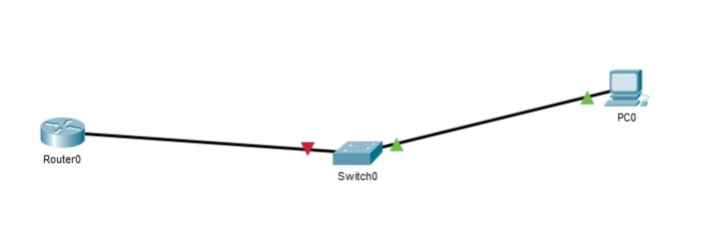

Созданы коммутатор, маршрутизатор и компьютер. Далее соеденены в сеть с помощью кабеля. Далее выполнена настройка пароля на роутере и зашифрованного пароля на коммутаторе. Также установлен ip адресс роутера и компьютера из одной локальной сети.

Вывод команд с помощью show run

Команда show run для маршрутизатора

Router# show run

Building configuration...

Current configuration : 638 bytes

!

version 15.1

no service timestamps log datetime msec

no service timestamps debug datetime msec

no service password-encryption

!

hostname Router

!

!

!

enable password 123

!

!

!

!

!

!

ip cef

no ipv6 cef

!

!

!

!

license udi pid CISCO1941/K9 sn FTX152446BQ-

!

!

!

!

!

!

!

!

!

!

!

spanning-tree mode pvst

!

!

!

!

!

!

interface GigabitEthernet0/0

ip address 10.0.0.1 255.0.0.0

duplex auto

speed auto

!

interface GigabitEthernet0/1

no ip address

duplex auto

speed auto

shutdown

!

interface Vlan1

no ip address

shutdown

!

ip classless

!

ip flow-export version 9

!

!

!

!

!

!

!

!

line con 0

!

line aux 0

!

line vty 0 4

login

!

!

!

end

Router#

Router#

Router#

Команда show run для коммутатора

Switch#show run

Building configuration...

Current configuration : 1104 bytes

!

version 12.2

no service timestamps log datetime msec

no service timestamps debug datetime msec

service password-encryption

!

hostname Switch

!

enable password 7 08761B19

!

!

!

!

!

spanning-tree mode pvst

spanning-tree extend system-id

!

interface FastEthernet0/1

!

interface FastEthernet0/2

!

….

!

interface GigabitEthernet0/1

!

interface GigabitEthernet0/2

!

interface Vlan1

no ip address

shutdown

!

!

!

!

line con 0

!

line vty 0 4

login

line vty 5 15

login

!

!

!

!

End

ipconfig для компьютера:

C:\>ipconfig

FastEthernet0 Connection:(default port)

Link-local IPv6 Address.........: FE80::230:A3FF:FECE:A15C

IP Address......................: 10.0.0.2

Subnet Mask.....................: 255.0.0.0

Default Gateway.................: 0.0.0.0

Вывод: Выполнив эту лабораторную работу я создал простую локальную сеть с компьютером, коммутатором и маршрутизатором. При этом я получил навыки настройки пароля, зашифрованного пароля и ip адресов для компьютера и порта роутера.

Санкт-Петербург

2020
