Министерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего образования
«Национальный исследовательский Томский политехнический Университет»
Школа: ИШЭ |
Направление подготовки: 13.03.02 электроэнергетика и электротехника |
Изучение пакета Multisim
ПРАКТИЧЕСКАЯ работа № 1
Вариант – 9 (пр. 1) Вариант – 8 (пр. 2)
по дисциплине:
Программные средства профессиональной деятельности
Исполнитель:
|
|
||||
студент группы |
5А07 |
|
Сергеев А.С.
|
|
__.__.2021 |
|
|
|
|
|
|
Руководитель:
|
|
||||
Преподаватель, к.т.н., доцент |
|
|
Воронина Н. А. |
|
__.__.2021 2021 |
|
|
|
|
|
|
Томск – 2021
Задание 1. Расчёт и анализ электрических цепей переменного и постоянного тока.
Цель работы: изучение законов Ома и Кирхгофа, составление систем линейных уравнений (СЛАУ) с использованием законов Кирхгофа и метода контурных токов, расчет электрических цепей методами обратной матрицы и методом Крамера.
Ход работы.
Собрать схему №1 в пакете прикладных программ Multisim.
Задать параметры схемы в прикладной пакет Mathcad.
Рассчитать схему, используя законы Кирхгофа.
Рассчитать схему, используя команду Given Find.
Рассчитать схему матричный методом.
Рассчитать схему методом Крамера.
Рассчитать схему методом контурных токов.
Рассчитать схему, используя команду Given Find.
Рассчитать схему матричным методом.
Рассчитать схему методом Крамера.
Сравнить полученные значения в таблице.

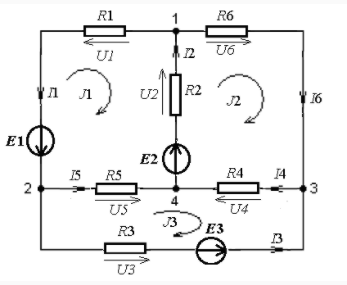

Рис.1 Схема №1 для расчета сил тока и напряжений на участках цепи
Рис.1.1 Схема №1 для расчета сил тока на участках цепи в программе Multisim
Расчет токов по законам Кирхгофа
Первый закон Кирхгофа
Сумма токов, подходящих к узловой точке электрической цепи, равна сумме токов, уходящих от этого узла.
Второй закон Кирхгофа
В замкнутом контуре электрической цепи сумма всех ЭДС равна сумме падения напряжения в сопротивлениях того же контура
Распределение токов по узлам:
1 узел: входит ток I2, выходят токи I1 и I6.
2 узел: входит ток I1, выходят токи I3 и I5.
3 узел: входят токи I3 и I6, выходит ток I4.
Расчет токов с помощью команды Given Find в приложении Mathcad.
Рис.2 Расчет схемы №1 по законам Кирхгофа с помощью команд Given Find
Расчет схемы №1 по законам Кирхгофа методом обратной матрицы.
Составить матрицу коэффициентов при переменных.
Составить вектор-столбец свободных членов.
Рассчитать токи методом обратной матрицы.
Рис. 3 Расчет схемы №1 по законам Кирхгофа методом обратной матрицы
Расчет схемы №1 по законам Кирхгофа методом Крамера.
Алгоритм метода Крамера:
Составить матрицу из коэффициентов при переменных.
Составить вектор-столбец свободных членов.
Найти определитель матрицы коэффициентов при переменных.
Последовательно заменять каждый столбец матрицы на вектор-столбец,
составить таким образом 6 матриц.
Найти определители каждой из полученных матриц.
Найти отношения определителей полученных матриц к определителю основной матрицы.
Рис. 4 Расчет схемы №1 по законам Кирхгофа методом Крамера
Расчет схемы №1 методом контурных токов с помощью команд Given Find, матричным методом и методом Крамера.
Метод контурных токов основан на допущении, что в каждом из независимых контуров схемы циркулирует некоторый виртуальный контурный ток. Если некоторое ребро принадлежит только одному контуру, реальный ток в нем равен контурному. Если ребро принадлежит нескольким контурам, ток в нем равен сумме соответствующих контурных токов.
В данной схеме рассматривается четыре узла, три контура, определяется три тока I11, I22, I33, составляется система уравнений.
Расчет схемы №1 методом контурных токов с помощью команд Given Find
Рис.5 Расчет схемы №1 методом контурных токов с помощь команд Given Find
Расчет схемы №1 методом контурных токов с помощью матричного метода
Составить матрицу коэффициентов при переменных.
Составить вектор-столбец свободных членов.
Рассчитать токи методом обратной матрицы.
Рис. 6 Расчет схемы №1 методом обратной матрицы
Расчет схемы №1 методом контурных токов с помощью метода Крамера.
Рис. 6 Расчет схемы №1 методом Крамера
Рис. 7 Расчет падений напряжений на сопротивлениях по закону Ома в программе Mathcad
Рис.8 Схема №1 для расчета напряжений на участках цепи в Multisim
Таблица 1
Метод расчета |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
U1 |
U2 |
U3 |
U4 |
U5 |
U6 |
|
Законы Кирхгофа |
Обратная матрица |
4.568 |
4 |
1.136 |
0.568 |
3.432 |
-0.568 |
22.841 |
20 |
11.364 |
10.795 |
17.159 |
-10.795 |
Метод Крамера |
4.568 |
4 |
1.136 |
0.568 |
3.432 |
-0.568 |
22.841 |
20 |
11.364 |
10.795 |
17.159 |
-10.795 |
|
Given Find |
4.568 |
4 |
1.136 |
0.568 |
3.432 |
-0.568 |
22.841 |
20 |
11.364 |
10.795 |
17.159 |
-10.795 |
|
Метод контурных токов |
Обратная матрица |
4.568 |
4 |
1.136 |
0.568 |
3.432 |
-0.568 |
22.841 |
20 |
11.364 |
10.795 |
17.159 |
-10.795 |
Метод Крамера |
4.568 |
4 |
1.136 |
0.568 |
3.432 |
-0.568 |
22.841 |
20 |
11.364 |
10.795 |
17.159 |
-10.795 |
|
Given Find |
4.568 |
4 |
1.136 |
0.568 |
3.432 |
-0.568 |
22.841 |
20 |
11.364 |
10.795 |
17.159 |
-10.795 |
Вывод: в ходе выполнения 1 задания практической работы я изучил законы Ома и Кирхгофа, составил системы линейных уравнений (СЛАУ) с использованием законов Кирхгофа и метода контурных токов, рассчитал электрические цепи методом Given Find, методом обратной матрицы и методом Крамера. Все расчетные значения совпали с практическими, поэтому можно сделать вывод, что работа сделана верно. Отрицательное значение тока объясняется изначальным выбором направления движения токов.
Задание 2. Рассчитать электрическую цепь переменного тока.
Ход работы.
