Команды для настройки hsrp

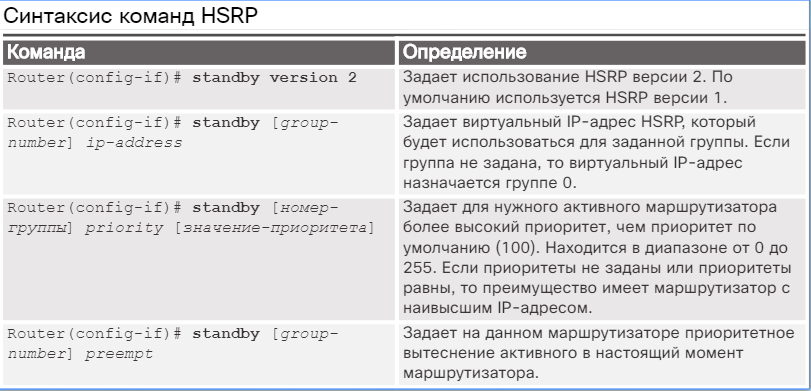

Для настройки работы протокола HSRP используются команды, которые необходимо вводить в консоль маршрутизатора. Список команд, их синтаксис и их определение приведены в рисунке 2.
Рисунок 2 — Команды, необходимые для настройки HSRP.
Пример настройки hsrp
Как говорилось ранее, для работы HSRP необходимо 2 маршрутизатора, для примера, первый маршрутизатор с именем «R1» будет являться активным, а маршрутизатор с именем «R2» — резервным.
Пример выполнения команд, необходимых для настройки маршрутизатора «R1»:
Enable
Configuration terminal
Interface g0/1
Ip address 172.16.10.2 255.255.255.0
Standby version 2
Standby 1 ip 172.16.10.1
Standby priority 150
Standby 1 preempt
No shutdown
Пример выполнения команд, необходимых для настройки маршрутизатора «R2»:
Enable
Configuration terminal
Interface g0/1
Ip address 172.16.10.3 255.255.255.0
Standby version 2
Standby 1 ip 172.16.10.1
No shutdown
Диагностика неполадок в работе hsrp
Неправильная работа HSRP обусловлена следующими ошибками при настройке сети:
Маршрутизаторы HSRP подключены к разным сегментам сети. Это может быть вызвано проблемой физического уровня, но также может быть ошибкой конфигурации вложенного интерфейса VLAN.
Для маршрутизаторов HSRP настроены адреса IPv4 из разных подсетей. Пакеты приветствия HSRP являются локальными. Они не маршрутизируются за пределы сетевого сегмента. Таким образом, если на активном маршрутизаторе случится сбой, резервный маршрутизатор не будет об этом знать.
Для маршрутизаторов HSRP настроены разные виртуальные адреса IPv4. Виртуальный IPv4-адрес является шлюзом по умолчанию для конечных устройств.
Для маршрутизаторов HSRP настроены разные номера группы HSRP. Это приведет к тому, что каждый маршрутизатор будет принимать роль активного маршрутизатора.
Оконечные устройства настроены с использованием неправильного адреса шлюза по умолчанию. Хотя это и не связано с HSRP напрямую, если на DHCP-сервере задать один из реальных IP-адресов маршрутизатора HSRP, то оконечные устройства смогут подключаться к удаленным сетям, только когда этот маршрутизатор HSRP активен.
Для отслеживания работы и поиска ошибок в работе HSRP используются следующие команды:
для отображения конфигурации используются команды «show standby», «standby [номер группы] name [имя группы]», «show standby brief». Пример работы команды «show standby» продемонстрирован на рисунке 3;
с помощью команды «debug standby packets» можно отслеживать отправку и прием пакетов приветствия каждые 3 секунды. Маршрутизаторы HSRP отслеживают эти пакеты приветствия и запускают процедуру смены состояния, если в течение 10 секунд от соседних узлов HSRP не приходят пакеты приветствия;
команда «debug standby terse» используется для того, чтобы отобразить события HSRP, возникающие при сбое в работе активного маршрутизатора, пример работы этой команды приведен на рисунке 4;
режим отладки, используемый с помощью команды debug имеет множество дополнительных параметров. Доступные параметры для отладки можно отобразить, введя команду «debug ?».
Рисунок 3 — Пример работы команды «show standby»
Рисунок 4 — Пример работы команды «debug standby terse»
