Архангельский ЗБСТ-2154 л.р

Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени Государственное образовательное бюджетное учреждение высшего

профессионального образования Московский технический университет связи и информатики

Кафедра Математической кибернетики и информационных технологий

ЛАБОРАТОРНАЯ РАБОТА №1

по дисциплине

«Вычислительная техника»

на тему:

«Триггеры»

Выполнил: студент гр. ЗБСТ-2154 Архангельский М.В. Проверил: Гематудинов Р.А.

Москва 2022 г.

Цель работы: изучение логических возможностей триггерных схем.

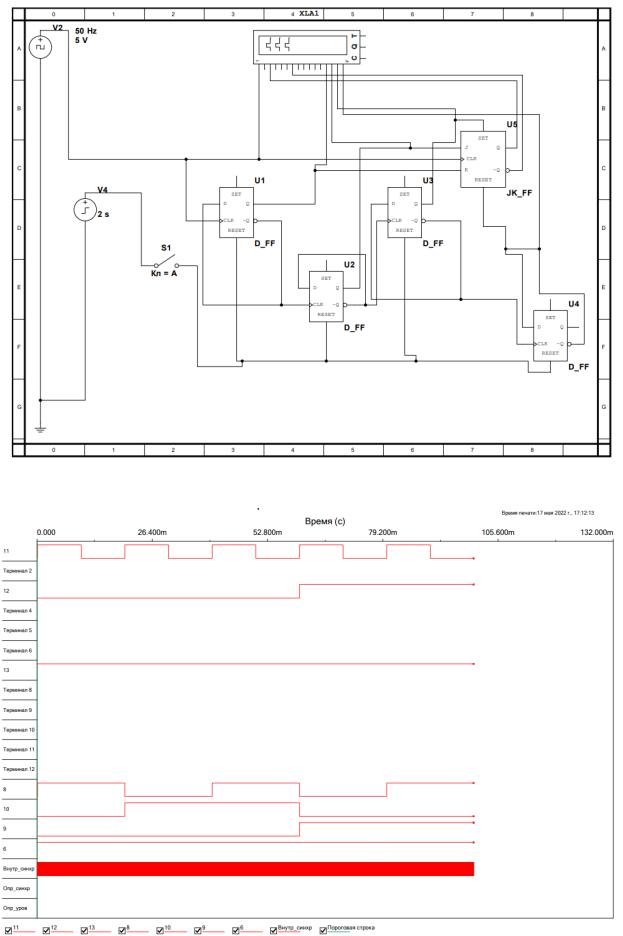

Рис. 1.1 Схема подключения генератора сигналов к входам D-триггера

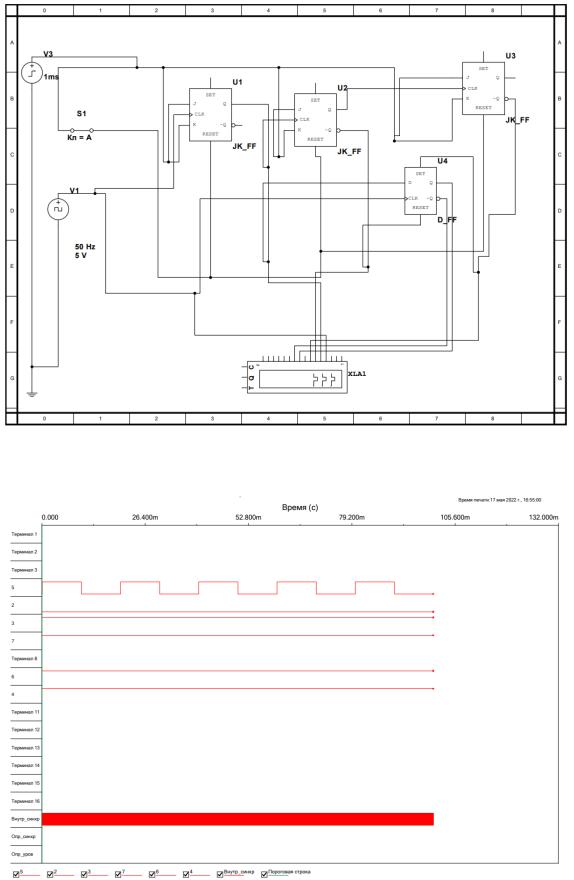

Рис. 1.4 Временная диаграмма работы D-триггера

Контрольные вопросы

1.Что такое триггер?

Триггер – это запоминающий элемент с двумя устойчивыми состояниями, изменение которых происходит под действием входных сигналов, т.е. он хранит один бит информации (лог. 0 или лог. 1). Схема триггера обеспечивает запись, считывание, стирание и индикацию хранимой двоичной информации.

2.Какие типы триггеров Вы знаете?

По способу записи (приёма) информации различают асинхронные и синхронные (тактируемые) триггеры. Триггеры, не имеющие входа для синхронизирующего сигнала, называются асинхронными, запись информации в них производится в любой момент времени при поступлении сигналов на информационные входы. В синхронном триггере запись информации возможна при совпадении сигналов на информационном и синхронном входе, что делает их более помехоустойчивыми.

3.Каков принцип работы триггеров D и J-K.

Принцип работы D триггера:

Установочные входы и являются приоритетными, т.е. если хотя бы один из этих входов является активным ( = 0 или R = 0), триггер на сигналы, подаваемые на входы D и C, не реагирует. Причём при подаче сигналов = 0; = 1 триггер переходит в состояние «1», при другом сочетании сигналов = 1; = 0 триггер переходит в состояние «0».

Комбинация входов = 0 и = 0 является запрещенной, т.к. триггер в этом случае работает неправильно (формирует на входах = 1 и =1, что противоречит правилам математической логики).

Принцип работы JK триггера oн называется универсальным по той же причине, что и D-триггер (наличие входов и ). Эти входы так же являются приоритетными. Логика переключения J-K триггера при подаче сигналов на установочные входы совпадает с логикой переключения триггера D.

переключается в соответствии со следующими правилами:

Триггер анализирует состояние входов и в момент подачи на вход

переднего фронта сигнала (т.е. перепада «0» → «1»), а переключается

(устанавливает значения на выходах и ) в момент поступления на вход

заднего фронта сигнала (перепад «1» → «0»), т.е. в момент окончания сигнала на входе .

4.Разъясните понятие асинхронной работы триггера.

Асинхронные триггеры имеют только информационный вход и

срабатывают непосредственно за изменением сигналов на входе.

5.Как различают триггеры с логикой функционирования?

В соответствии с логикой функционирования различают триггеры: с

раздельной установкой «0» и «1», с одним информационным входом, со счётным входом, универсальные с раздельной установкой состояний «0» и «1» и др.

6.Как различают триггеры по количеству тактовых сигналов?

В зависимости от количества тактовых сигналов, необходимых для формирования нового состояния, различают однотактные, двухтактные и

много тактные триггеры.

7.Как различают триггеры по способу управления записью?

По способу управления записью (моменту реакции на тактовый сигнал)

выделяют синхронные триггеры со статическим (по уровню), динамическим

(по фронтам) и двухступенчатым управлением. В первых запись информации возможна только в течение длительности тактового сигнала. Во-вторых,

разрешение на запись информации даётся только в момент перепада тактового сигнала от нуля к единице (прямой динамический вход) и от единицы к нулю (инверсный динамический вход). В другие моменты времени он не реагирует на входные информационные сигналы независимо от уровня тактового импульса.

8.Объясните счетный режим работы триггера.

Счетный режим работы триггера, который наступает, когда на его входах J и К действуют единичные сигналы, происходит следующим образом. Если в предыдущем такте были Q 1, 20, то во время действия тактового импульса включаются транзисторы TV, T и Тю и главный триггер перебрасывается в новое состояние, когда инвертор Т открыт и Т ч закрыт.

В счетном режиме могут использоваться все детекторы, отмеченные выше. Поэтому амплитудное распределение импульсов от таких детекторов содержит в себе информацию об энергетическом спектре регистрируемого излучения. Анализ таких распределений проводят с помощью дискриминаторов и анализаторов.

9.Разъясните понятие универсального триггера.

Универсальным D-триггер называется потому, что он имеет два разделённых устойчивых инверсных входа и , а также два основных входа

D и C.

10.Назовите динамические параметры триггеров.

Основными динамическими параметрами триггерных схем являются:

задержки переключения выходов триггера по синхронизирующему и установочным входам;

время предварительной установки сигналов на логических и управляющих входах;

время удержания сигналов на логических и управляющих входах;

минимальные длительности синхронизирующих и установочных

импульсов.
