лабораторная работа №1

по дисциплине:

Электромеханические переходные процессы

Выполнил: :
студент гр. 5А93			Кутонов В.С.		12.12.2022
Проверил:

Томск – 2022

Цель работы:

Смоделировать в программе Mustang электрическую сеть, представленную на рисунке 1.

Исходные данные:

1. Турбогенератор ТВФ 110-2ЕУ3: , ;

2. Трансформатор двухобмоточный ТДЦ 125;

3. Л1, Л2 АС-500: ;

4. Нагрузка: , ;

Схема замещения (рисунок 1):

Рисунок 1 – Схема замещения энергосистемы

Параметры и расчет параметров схемы замещения

1. Генератор ТВФ 110-2ЕУ3

Генератор является генерирующим узлом в ПК «Mustang». Согласно пособию [1], необходимо заполнить определённые поля. Для заполнения нам необходимо предварительно и :

2. Трансформатор

Трансформатор является нагрузочным узлом. Для него ищем активное и реактивное сопротивления:

Для трансформатора ТДЦ-125000 / 220 из справочника [2 Файбисович] возьмём рассчитанные значения:

Для повышающего трансформатора коэффициент трансформации:

3. ЛЭП

Линии Л1 и Л2 выполнены одинаковыми одноцепными сталеалюминевыми проводами АС 500. Соответственно, их параметры равны:

Значения погонных сопротивлений взяты из справочника [2].

Таблица исходных данных по узлам, ветвям

Заполним таблицу исходных данных в ПК «Мустанг» (рис. 2,3).

Рисунок 2 – Графа «Узлы», исходные данные

Рисунок 3 – Графа «Ветви», исходные данные

Произведём отладку (рисунки 4,5,6).

Рисунок 4 – Графа «Узлы», результат отладки

Рисунок 5 – Графа «Ветви», результат отладки

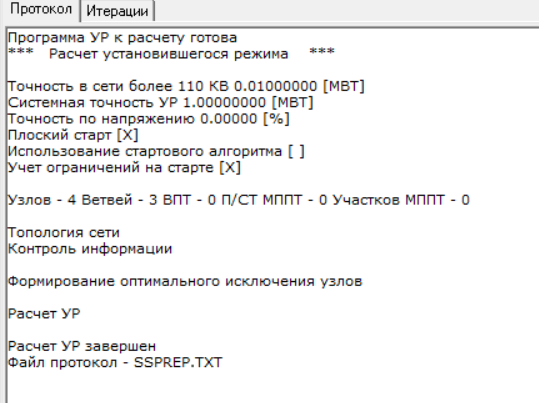

Рисунок 6 – Протокол

Вывод

В данной лабораторной работе я смоделировал электрическую систему по исходному заданию. Были рассчитаны необходимые для программных вычисления параметры оборудования, эти параметры были занесены в соответствующие графы в таблицах. ПО итогу, произведя расчёт, были получены дополнительные значения, под конкретную энергосистему. В протоколе можно получить информацию о точности расчёта.

Список литературы

1. Шестакова В.В. ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО КОМПЛЕКСА АРМ СРЗА (АВТОМАТИЧЕСКОЕ РАБОЧЕЕ МЕСТО СЛУЖБЫ РЕЛЕЙНОЙ ЗАЩИТЫ И АВТОМАТИКИ) В УЧЕБНОМ ПРОЕКТИРОВАНИИ. - Издательство Томского политехнического университета, 2011. - 53 с.

2. Справочник по проектированию электрических сетей / под ред. Д. Л.

Файбисовича. - 4-е изд., перераб. и доп. - Москва: ЭНАС, 2016. - 376 с.: ил.
