3-Министерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего образования
«Национальный исследовательский Томский политехнический Университет»
Инженерная школа энергетики
Специальность 13.03.02 «Электроэнергетика и электротехника»
Лабораторная работа №3
СОСТАВЛЕНИЕ ПОЛНЫХ СХЕМ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ И ВЫБОР РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ
по дисциплине:
Электроэнергетические системы и сети
Исполнители: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
студенты группы |
5А93 |
|
Кутонов В.С.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Руководитель:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
Доцент ОЭЭ ИШЭ |
|
|
Кулешова Е.О. |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Томск – 2022
Цель работы: Построение полных схем электрических схем радиальной и кольцевой цепей. Выбор распределительных устройств.
Исходные данные:
Наименование |
РЭС |
Потребители |
|||
1 |
2 |
3 |
4 |
||
Активная мощность в режиме максимальных нагрузок, МВт |
|
70 |
21 |
23 |
10 |
Активная мощность в режиме минимальных нагрузок, МВт |
45% |
31,5 |
9,45 |
10,35 |
4,5 |
Коэффициент мощности |
0,9 |
0,81 |
0,77 |
0,84 |
0,78 |
ТМ, час |
|
4000 |
2800 |
7600 |
5000 |
КК , % |
|
80 |
40 |
60 |
30 |
UРЭС MAX |
111 |
|
|
|
|
UРЭС MIN |
102 |
|
|
|
|

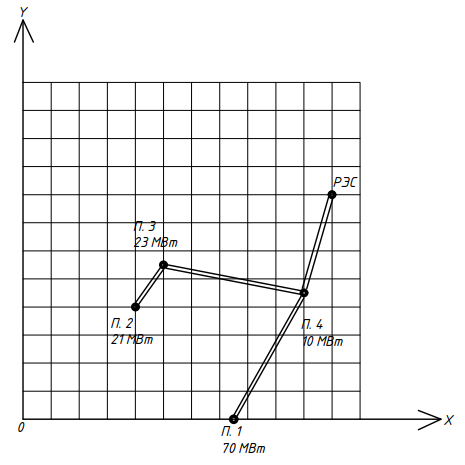

Радиальная
|

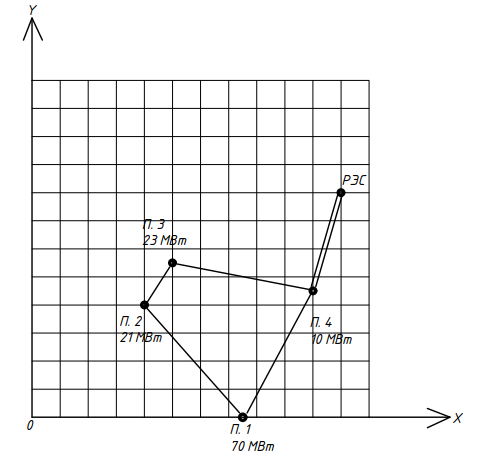

Кольцевая
|
Масштаб 20 км/см
Выполнение работы:

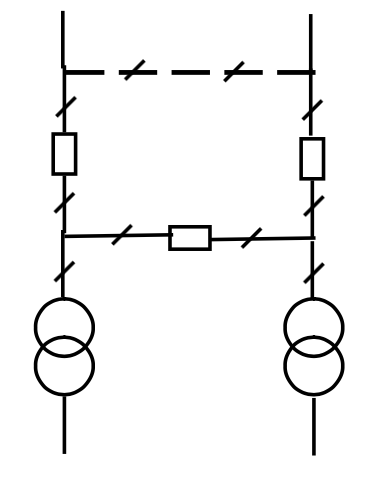

Два блока с выключателями и неавтоматической перемычкой со стороны линий (4Н)
Основные условия применения:
Тупиковая или ответвительная подстанция с одно- или двухсторонним питанием, подключенная к двухцепной линии, от которой запитаны и другие подстанции.
В нормальном режиме разъединители в неавтоматической перемычке отключены, остальные разъединители, а также выключатели в схеме включены.
Критерии надежности:
Отказ линии или выключателя приводит к отключению по одному (авто)трансформатору на всех смежных подстанциях, подключенных к данной линии. Рассматриваемые отказы не должны приводить к ограничению электроснабжения потребителей при достаточной нагрузочной способности оставшихся в работе (авто)трансформаторов, а также действии автоматического ввода резерва на стороне низшего и среднего (при наличии) напряжения (авто)трансформатора.
Неавтоматическую перемычку со стороны линий следует устанавливать только при наличии технико-экономических обоснований с учетом фактора надежности, поскольку плановые и аварийные простои линий 35-220 кВ непродолжительны, а параметр потока отказов (авто)трансформаторов — один из самых низких среди элементов электрических сетей.
Является лучшей схемой с позиций надежности и экономичности для тупиковых или ответвительных двухтрансформаторных подстанций при использовании современных элегазовых выключателей с пружинными приводами для подстанций 35-220 кВ.
На основании приведённых критериев надёжности применяем схему двух блоков с выключателями и неавтоматической перемычкой со стороны линий для распределительного устройства РЭС радиальной и кольцевой цепи. Использовать для радиальной цепи стороны среднего напряжения подстанции №1, №2 и №3

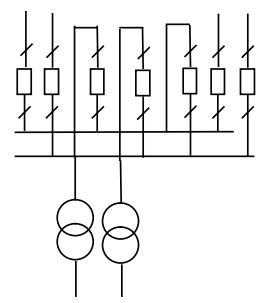

Одна рабочая секционированная выключателем система шин (9)
Допускается применять данную схему при пяти и более присоединениях в РУ 110—220 кВ из герметизированных ячеек с элегазовой изоляцией, а также в РУ 110 кВ с выкатными выключателями при условии возможности замены выключалей в эксплуатационный период. В сетях 10(6) кВ эта схема имеет преимущество. По сравнению с одиночной несекционированной системой шин данная схема имеет более высокую надежность, так как при коротком замыкании на сборных шинах отключается только одна секция шин, вторая остается в работе.
Благодаря данной надёжности независимых сборных шин возможно использовать данное распределительное устройство для кольцевой цепи на высшей стороне подстанции №4. Позволяет обеспечить надёжность всем потребителям

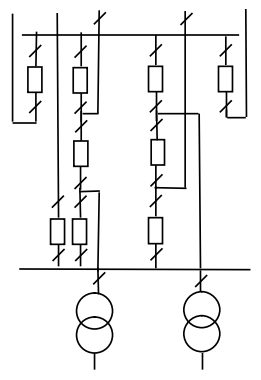

Одна рабочая секционированная выключателем система шин с подключением ответственных присоединений через «Полуторную цепочку» (9 АН)
Допускается применять данную схему при пяти и более присоединениях в РУ 110—220 кВ из герметизированных ячеек с элегазовой изоляцией, а также в РУ 110 кВ с выкатными выключателями при условии возможности замены выключалей в эксплуатационный период. В сетях 10(6) кВ эта схема имеет преимущество. По сравнению с одиночной несекционированной системой шин данная схема имеет более высокую надежность, так как при коротком замыкании на сборных шинах отключается только одна секция шин, вторая остается в работе.
Благодаря данной надёжности независимых сборных шин возможно использовать данное распределительное устройство для радиальной высшей стороне подстанции №4 радиальной цепи. Позволяет обеспечить надёжность всем потребителям

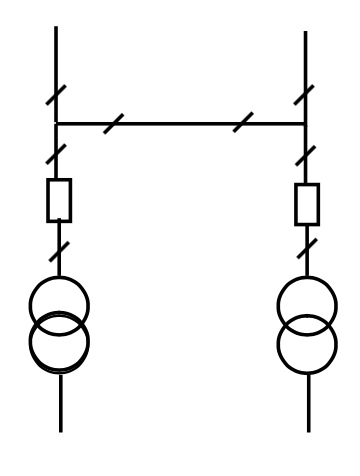

Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий (5Н)
Схема «мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий» может применяться на тупиковых, ответвительных и проходных подстанциях напряжением 35—220 кВ. Проходные двухтрансформаторные ПС с двухсторонним питанием при необходимости сохранения в работе двух трансформаторов при КЗ (повреждении) на ВЛ в нормальном режиме работы ПС (при равномерном графике нагрузок).
Подходит для кольцевой схемы проходных подстанций №3, №4 и №1, так как используются для обеспечения стабильного питания соседних подключенных подстанций.
Полные схемы радиальной и кольцевой цепей представлены в приложении 1 и приложении 2.
Конфигурация сети |
№ ПС |
Схема РУ |
Сторона напряжения |
Радиальная |
ПС 1 ПС 2 ПС 3 |
4Н Два блока с выключателями и неавтоматической перемычкой со стороны линий
|
ВН |
ПС 4 |
9 Одна рабочая секционированная выключателем система шин с подключением ответственных присоединений через «полуторную» цепочку |
ВН
|
|
|
ПС 1-4 |

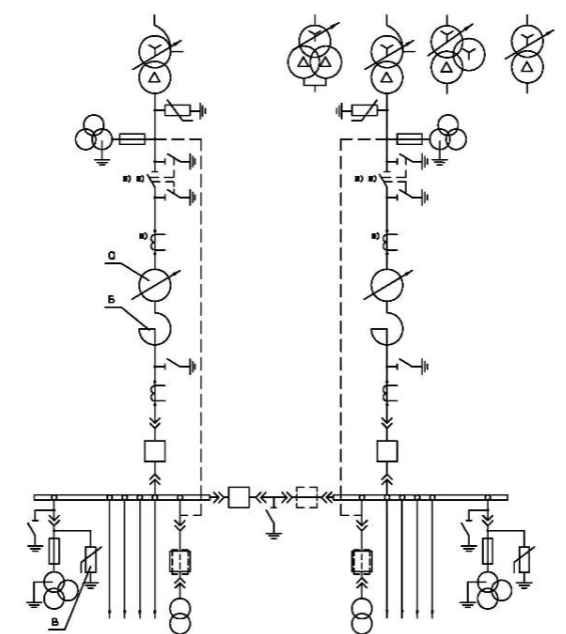

10(6)-1 Одна, секционированная выключателями, система шин
|
НН
|
Кольцевая |
ПС 1 ПС 2 ПС 3 |
5Н Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий
|
ВН |
ПС 4 |
9 Одна рабочая секционированная выключателем система шин |
ВН |
Вывод: В ходе лабораторной работы были разобраны схемы распределительных устройств, их виды и применение, а также преимущества и недостатки. Построены полные схемы радиальной и кольцевой цепей с учётом особенностей подстанций.
