2.3. Принципиальная схема усилителя низкой частоты, назначение и принцип действия.
Принципиальная схема усилителя:

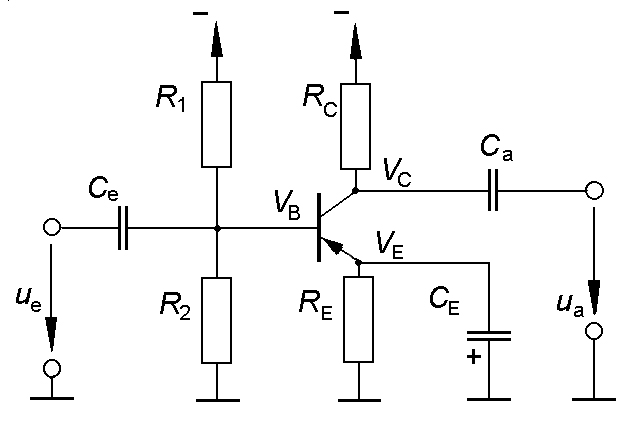

Рис. 8. Схема усилителя
Обозначение
элементов схемы:
-
сопротивления делителя напряжения;
-
сопротивление коллектора;
-
сопротивление, введенное в эмиттерную
цепь для реализации отрицательной
обратной связи по току;
-
разделительные емкости.
емкость,
убирающая отрицательную обратную связь
по току в области рабочих частот.
Схема предназначена для усиления сигнала низкой частоты. На базу транзистора подается сигнал, делитель напряжения, состоящий из резисторов R1 и R2, обеспечивает стабильный ток базы. Резистор RЕ обеспечивает отрицательную обратную связь.
Расчет положения рабочей точки
3.1. Расчет сопротивлений усилителя , , , с учетом таблицы номиналов (Приложение в) и положения рабочей точки , .
Расчет сопротивлений Rc и Re
Расчет сопротивлений R1 и R2.
3.2. Графоаналитический расчет рабочей точки и малосигнальных параметров транзистора
Входное дифференциальное сопротивление:
Выходное дифференциальное сопротивление:
Статический коэффициент передачи тока:
Дифференциальный коэффициент передачи тока:
Коэффициент крутизны:
Коэффициент усиления по напряжению из графоаналитического расчета:
Cвязь малосигнальных параметров транзистора с h- параметрами:
h11-входное сопротивление:
h22-выходная проводимость
h12-коэффициент передачи по напряжению
h21-коэффициент передачи по току
РАСЧЁТ ПАРАМЕТРОВ УСИЛИТЕЛЯ ПО МАЛОСИГНАЛЬНОЙ СХЕМЕ

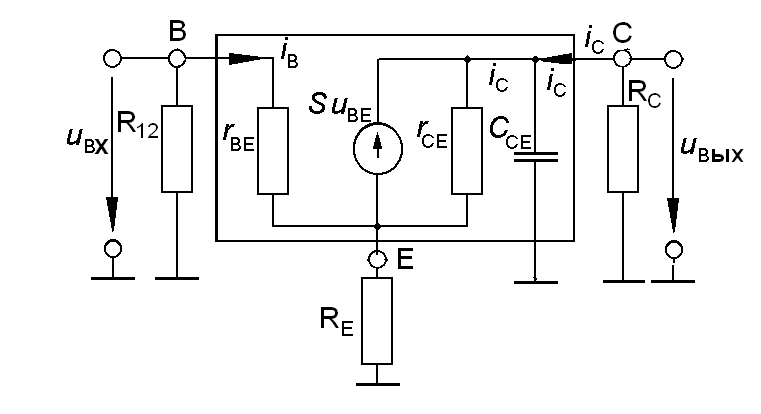

Рис. 9. Малосигнальная схема усилителя
4.1 Параметры усилителя без отрицательной обратной связи по току
Рассчитаем
значения
,
,
-
коэффициента усиления по напряжению
4.2 Параметры усилителя с отрицательной обратной связью по току
Рассчитаем значения , , - коэффициента усиления по напряжению
Вследствие отрицательной обратной связи по току выходное сопротивление растет незначительно и стремится к
4.3. Расчет
значений емкостей
,
,
Без отрицательной связи по току:
Поскольку
схема содержит три фильтра верхних
частот, то нужно выбрать частоты среза
этих фильтров в пределах до
.
Предположим, что частоты равны; используя
формулу для n
фильтров с равными частотами среза,
найдем частоту среза этих фильтров:
–
внутреннее
сопротивление источника напряжения
–
внутреннее
сопротивление нагрузки
Емкости определяются по формулам:
Для схемы без отрицательной обратной связи:
Построим примерную амплитудно-частотную характеристику усилителя без обратной связи по току

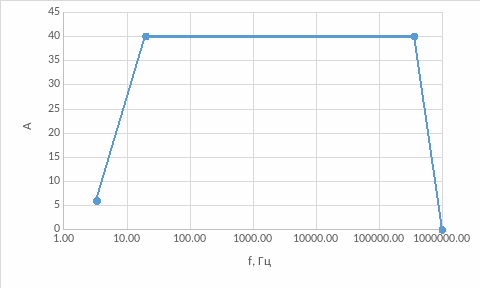

Рис.10 АЧХ усилителя
Моделирование работы усилителя в режиме большого сигнала
Моделирование работы усилителя проводится для двух режимов: с отрицательной обратной связью и без нее.

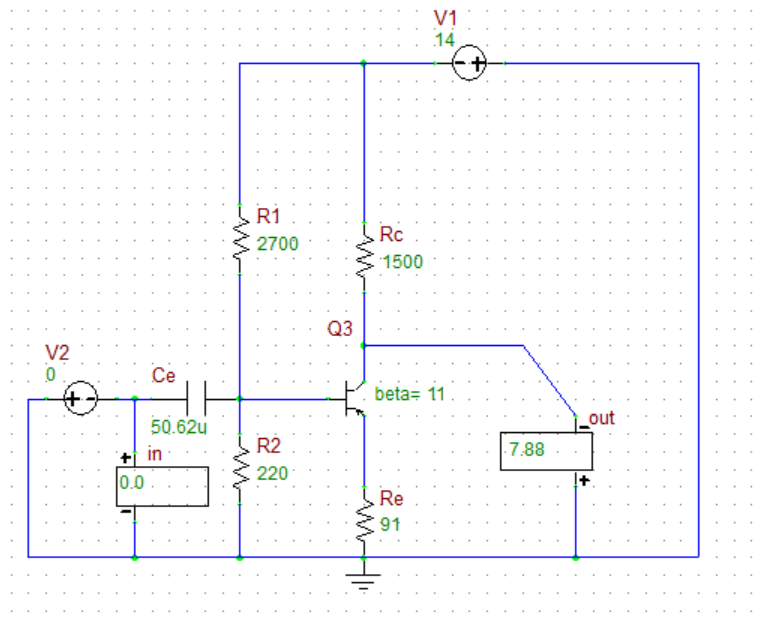

Рис. 11. Схема усилителя без ООС.
Рис. 12. Схема усилителя с ООС
