МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ЭПУ

отчет

по лабораторной работе №4

по дисциплине «Плазменная электроника»

Тема: Исследование тлеющего разряда

Студент гр. 9201		Рауан М.
Преподаватель		Комлев А.Е.

Санкт-Петербург

2021

Цели работы: ознакомление с основными формами тлеющего разряда и исследование его характеристик

На рис. 1 приведена упрощенная электрическая схема, включающая в себя исследуемый прибор тлеющего разряда П, балластное сопротивление Rб, амперметр для измерения анодного тока Iа, также вольтметры, фиксирующие входное напряжение Uвх и напряжение на исследуемом приборе U

Рис 1. Схема включения стабилитрона в электрическую цепь

Переключателем (на схеме не показан) можно включать в схему стенда различные по конструкции приборы. Ток через прибор можно регулировать с помощью балластного сопротивления Rб, а также изменяя с помощью потенциометра значение Uвх. В лабораторной работе исследуются: экспериментальная лампа Л, имеющая плоскую конструкцию с рамочным анодом и неоновым наполнением; линейный индикатор ИН-9, имеющий катод в виде тонкой нити и цилиндрический анод с прорезями для наблюдения свечения, наполнение – смесь неона с аргоном; различные типы стабилитронов тлеющего разряда типа СГ3С, СГ4.

Обработка результатов эксперимента.

1. Вольт-амперная характеристика лампы тлеющего разряда Л.

Предел: 5 мА

I, мА	50	40	26	11	7	60	65
U, В	159,7	159,7	159,7	160,1	160	160,2	160,5
J,мА/см^2	4,166	4,444	4,333	5,5	0,5833	5	5,416

Рис. 2. Вах лампы

Рис. 3. Зависимость плотности тока на катоде от разрядного тока.

2. Вольт-амперная характеристика индикатора ИН-9.

Предел: 50 мА

I,мА	2	4	5	6	8	10	13	16	18	20	22	24	28	32	36
U,В	104,3	104,2	104,2	104,2	104,3	104,2	104,3	104,3	104,3	104,3	104,2	104,3	105	105,5	106

Рис. 4. ВАХ ИН-9

I,мА	2	4	5	6	8	10	13	16	18	20	22	24	28	32	36
l,см	0,5	1	1,5	2	3	4	5	6	7	8	9	10	10	10	10

Рис. 5. Зависимость длины светящегося столба от разрядного тока.

3. Вольт-амперная характеристика стабилитрона.

Предел: 10 мА

I, мА	0	0	22	32	40	44	50	60	80	90	100
U, B	0	80	82,4	82,6	82,7	82,7	82,9	82,4	82,6	82,7	82,9

Рис. 6. ВАХ стабилитрона(СГ203К)

Вывод: В данной лабораторной работе были исследованы: ВАХ Лампы, индикатора напряжения (ИН-9) и стабилитрона(СГ203К).

Были построены ВАХ лампы, зависимость плотности тока на катоде от разрядного тока. Можно пронаблюдать лишь частичное выполнение закона Геля. Полному выполнению закона Геля помешали погрешности установки.

Были построены ВАХ ИН-9 и градуированная характеристика, также были построены ВАХ стабилитрона СГ203К, его нагрузочные и стабилизационные характеристики. Исходя из параметров и ВАХ стабилитрона, напряжение стабилизации, ток стабилизации и номинал напряжения зажигания удовлетворяют экспериментальным данным.

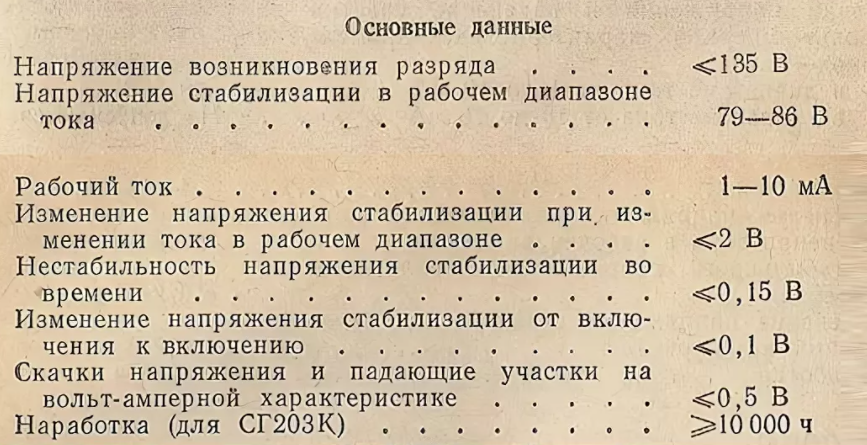

Основные технические характеристики СГ203К:

Исходя из ВАХ стабилитрона, видно, что:

1. сильных скачков напряжения не наблюдается(<0,5В)

2. напряжение возникновения заряда соответствует норме(<135В)

Из этого можно сделать, что стабилитрон соответствует норме.
