ОТЧЕТ
По лабораторной работе №5
По дисциплине: «Функциональные узлы и устройства
микроэлектроники»
Тема: «Исследование активных фильтров на интегральных ОУ»
Студент гр. 9201 |
|
Денисов Д.А. |
Преподаватель |
|
Тупицын А. Д. |
Санкт-Петербург
2022
Цель работы.
Ознакомление с принципами построения, параметрами и характеристиками, показателями качества и реализацией активных фильтров на интегральных операционных усилителях, экспериментальное исследование их параметров и характеристик, выяснение областей применений.
Схема лабораторной установки.
Рисунок 1 – Принципиальная схема регулятора
Результаты эксперимента.
Таблица 1. Экспериментальные значения АЧХ для одного фильтра многополосного регулятора (fФ=500 Гц+12 дБ).
fФ=500 Гц+12 дБ |
|
f, Гц |
Uвых, В |
20 |
1 |
500 |
1 |
800 |
1 |
900 |
0,7 |
1000 |
0,5 |
1150 |
0,41 |
1300 |
0,5 |
1500 |
0,3 |
2000 |
0,3 |
3000 |
0,3 |
5000 |
0,3 |
10000 |
0,3 |
20000 |
0,3 |
Рисунок 2 – АЧХ для одного фильтра многополосного регулятора
Таблица 2. Экспериментальные значения АЧХ для одного фильтра многополосного регулятора (fФ=1000 Гц+12дБ).
fФ=1000 Гц+12 дБ |
|
f, Гц |
Uвых, В |
20 |
0,8 |
100 |
0,8 |
200 |
0,8 |
500 |
1 |
800 |
0,95 |
900 |
0,8 |
1000 |
0,8 |
1100 |
0,8 |
1300 |
0,8 |
1500 |
1,05 |
1600 |
0,9 |
1700 |
0,7 |
2000 |
0,4 |
5000 |
0,22 |
10000 |
0,21 |
20000 |
0,2 |
Рисунок 3 - АЧХ для одного фильтра многополосного регулятора
Таблица 3. Экспериментальные значения АЧХ для двух одновременно включенных фильтровfФ=500 Гц+- 12 дБ и fФ=1000 Гц +- 12 дБ.
fФ=500 Гц+12дБ и fФ=1000 Гц+12дБ |
fФ=500 Гц-12дБ и fФ=1000 Гц-12дБ |
||
f, Гц |
Uвых, В |
Uвых, В |
Uвых, В |
20 |
1,2 |
20 |
1 |
100 |
1,2 |
100 |
1 |
300 |
1,2 |
200 |
0,8 |
500 |
1,2 |
210 |
0,65 |
1000 |
1,2 |
230 |
0,6 |
1200 |
1,2 |
250 |
0,6 |
1500 |
1,2 |
300 |
0,6 |
1600 |
1,1 |
340 |
0,45 |
1700 |
0,9 |
380 |
0,4 |
1800 |
0,7 |
400 |
0,25 |
2000 |
0,5 |
440 |
0,2 |
2500 |
0,4 |
500 |
0,19 |
5000 |
0,35 |
700 |
0,12 |
10000 |
0,3 |
850 |
0,15 |
20000 |
0,3 |
1000 |
0,2 |
Рисунок 4 – АЧХ для двух одновременно включенных фильтров многополосного регулятора

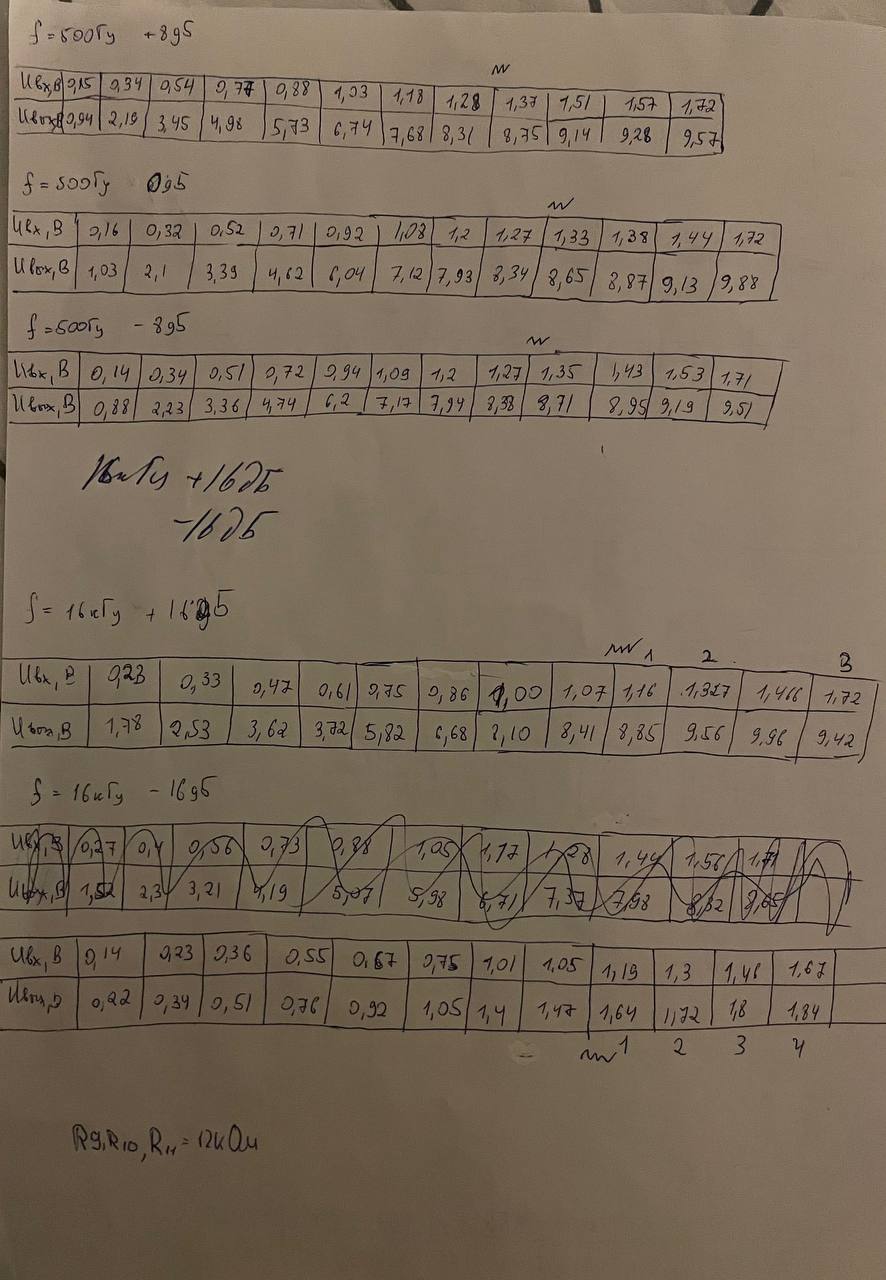

Таблица 4. Экспериментальные значения АХ для трех фильтров (fФ=500 Гц+8дБ, fФ =500 Гц 0дБ и fФ =500 Гц -8дБ).
fФ=1000 Гц+16дБ |
fФ =1000 Гц - 16дБ |
||
Uвх, В |
Uвыз, В |
Uвх, В |
Uвых, В |
0,71 |
0,1 |
0,7 |
0,0028 |
0,75 |
4,8 |
0,8 |
0,5 |
0,82 |
6,6 |
0,9 |
0,8 |
0,90 |
9,1 |
1 |
0,9 |
1 |
9,4 |
1,1 |
1,1 |
1,2 |
10,1 |
1,2 |
1,3 |
1,50 |
10,7 |
1,3 |
1,5 |
1,8 |
11,3 |
1,4 |
1,7 |
2 |
11,4 |
1,5 |
1,9 |
|
|
1,6 |
2 |
|
|
1,7 |
2,1 |
|
|
1,8 |
2,2 |
Рисунок 5 – АХ для двух фильтров многополосного регулятора
Обработка результатов.
Расчет добротности для фильтров:
Фильтр fФ=500 Гц +12дБ:
; Гц;
Фильтр fФ=1000 Гц +12дБ:
; Гц;
Фильтр fФ=250 Гц +8дБ и fФ=500 Гц +8дБ :
; ;
Расчет номиналов конденсаторов:
Для фильтра fФ=250 Гц +8дБ:
:
Для фильтра fФ=500 Гц +8дБ:
Для фильтра fФ=250 Гц +8дБ и fФ=500 Гц +8дБ:
Расчет коэффициента передачи на резонансной частоте:
Вывод.
В процессе выполнения лабораторной работы было совершено ознакомление с принципами построения, параметрами и характеристиками, показателями качества и реализацией активных фильтров на интегральных операционных усилителях.
Было произведено экспериментальное исследование амплитудно-частотных характеристик для различных фильтров (fФ=500 Гц +12дБ, fФ=1000 Гц +12дБ; два одновременно включенных фильтра fФ=500 Гц +-12дБ и fФ=1000 Гц +-12дБ – рисунок 4).
Также, для данных фильтров, анализируя АЧХ, были рассчитаны добротности ( ; ; 1,02).
Построены амплитудные характеристики для фильтров многополюсного регулятора (fФ=1000 Гц +16дБ и fФ =1000 Гц - 8дБ).
Рассчитаны номиналы конденсаторов для разных положений на регуляторе ( ; ; ).
Вместе с тем, был произведен расчет коэффициента передачи на резонансной частоте ( ).
