3 |
. Выбрать следующие статистики для анализа |
(Рисунок 6.10) -> нажать OK. |
|
4 |
. Сохранить проект. |
6 |
.3 Моделирование сети |
Для того, чтобы оценить выполнение приложения, необходимо осуществить прогон модели. О ценку функционирования сети провести для одного модельного часа. Для этого нужно выполнить последовательность
действий. |
|
|
1 |
. Нажать на кнопку Conіgure/Run DES |
. |
2 |
. Установить продолжительность Duration на 1 час. |
|
3 |
. Нажать Run. |
|
4 |
. После прогона нажать Close. |
|
Теперь необходимо оценить время отклика приложения базы данных для всех пользователей, а также использование WAN связи и время отклика web страницы.
Оценка производительности приложения
1. Нажать правой кнопкой мыши на рабочую область и выбрать View Results.
2. Выбрать пункт Global Statistics -> DB Query -> Response Time (sec.) (рисунок 6.11).
3. Выбрать Show. Теперь необходимо добавить к этому графику усредненную кривую (рисунок 6.12).
91

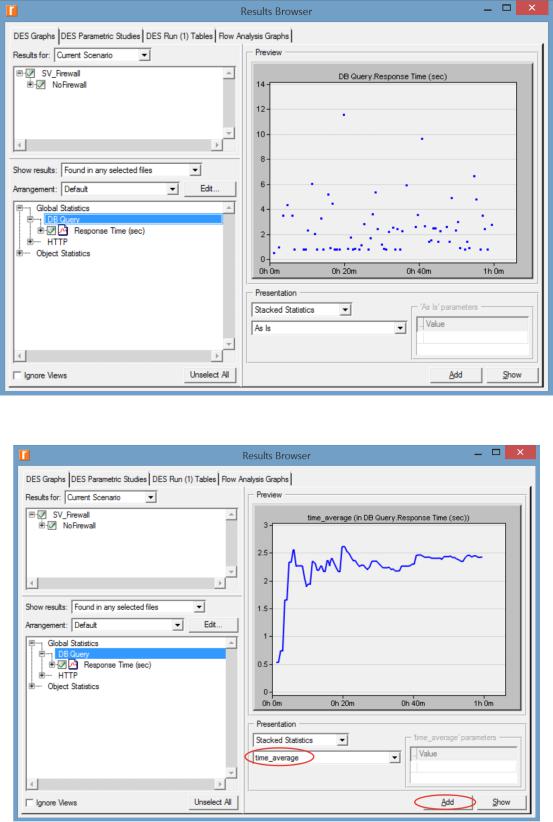

Рисунок 6.11 - Оценка производительности приложения
Рисунок 6.12 – Усредненная кривая
4. Нажать на окно с предыдущим графиком, чтобы добавить эту кривую (рисунок 6.13).
92

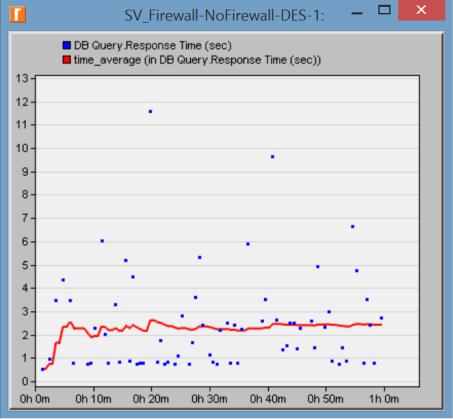

Рисунок 6.13 – Статистические данные
5. Аналогично отобразить время отклика страницы по http.
6. Закрыть окне просмотра результатов Results Browser.
7. Щелкнуть правой кнопкой мыши по WAN связи и выбрать View Results.
8. Выбрать point-to-point -> utilization (в два направления) и нажать Show.
Замечание. Для того, чтобы убрать или вернуть графики, необходимо использовать кнопку < hide or show
all graphs>
.
Полученные результаты показывают, что: 1) время отклика приложения базы данных больше, чем 2 секунды; 2) загрузка WAN связи высока, что может быть причиной неприемлемого времени отклика приложения; 3) среднее время отклика web страницы чуть больше 5 с, что тоже большое.
93

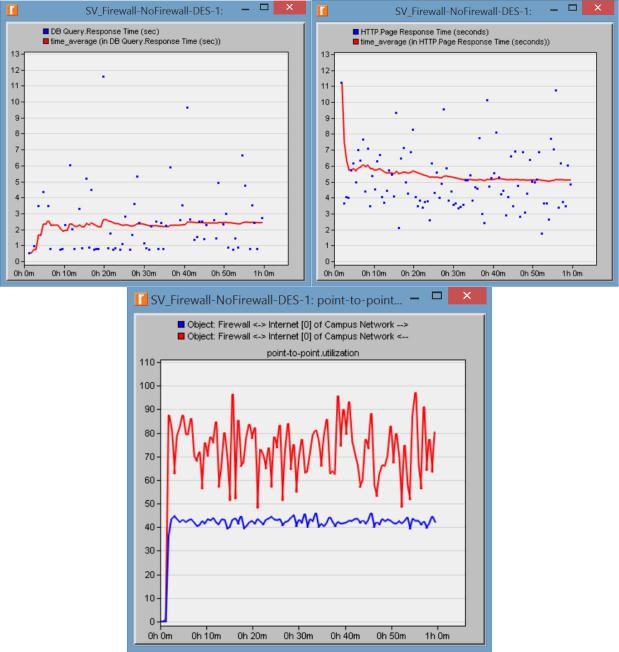

Рисунок 6.14 – Результирующие графики
Поэтому компания решает установить брандмауэр и создать на нем правило для пакетов, тем самым увеличить производительность сети и уменьшить среднее время доступа к базе данных до 1 с.
Создание копии сценария
1. Создать копию сценария Scenarios -> Duplicate Scenario… и назвать его как WithFirewall.
2. Зайти в редактор атрибутов Firewall для группы атрибутов Proxy Server Information запретить все виды трафика, кроме основного приложения, почты и интернет.
94
Теперь вновь нужно запустить прогон модели, чтобы оценить эффект от внедрения устройства защиты на производительность приложения. Для такой оценки необходимо сравнить время отклика приложения базы данных, загрузку WAN связи и время отклика web страницы. Это достигается выполнением последовательности действий:
1. Нажать на панели инструментов кнопку View Resutls.
2. В окне Results Browser в поле Results for: выбрать все сценарии проекта, как на рисунке 6.15.

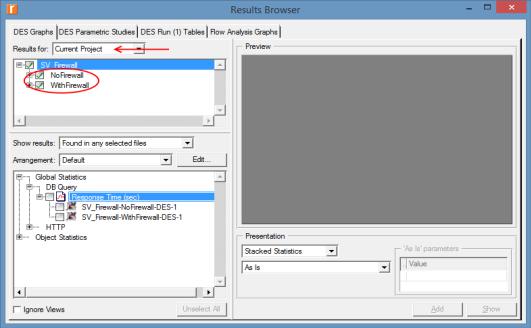

Рисунок 6.15 – Выбор сценариев
3. Выбрать пункт Global Statistics -> DB Query -> Response Time (sec.) и нажать кнопку Show (Рисунок 6.16),
затем построить следующую пару графиков Page Response Time (seconds).
4. Развернуть Object Statistics -> point-to-point выбрать utilization <-- .
5. Нажать Show и затем закрыть окно просмотра результатов.
95
Рисунок 6.16 - Сравнение результатов
Анализ полученных результатов
Как и ожидалось, результаты, приведенные на рисунке 6.17, показывают, что:
1)внедрение устройства защиты от несанкционированного доступа значительно улучшает производительность приложения базы данных, время отклика становится 1 сек.;
2)график загрузки показывает снижение использования WAN связи на прием примерно на 30 %;
3)среднее время отклика web страницы снизилось с 5 сек до 3 с;
4)внедрением политики безопасности о прекращении незаконных передач файлов через пиринговые сети, компания обеспечила требуемую производительность приложения базы данных.
96

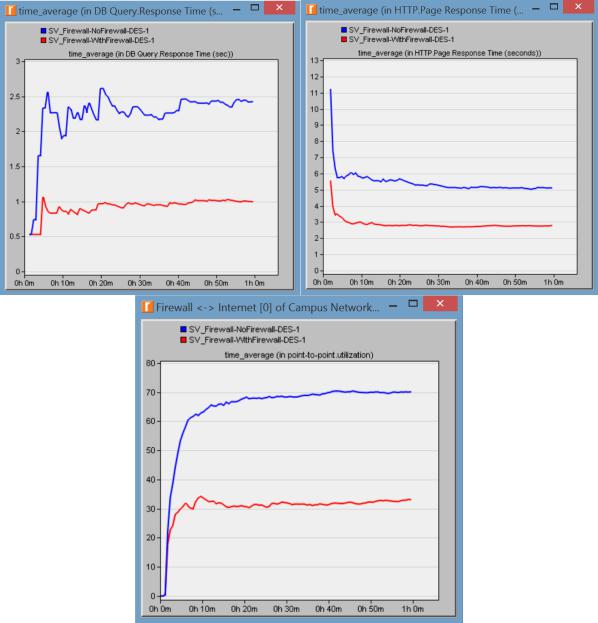

Рисунок 6.17 – Результирующие графики
6.4 Выводы по лабораторной работе
1. В лабораторной работе исследованы результаты внедрения политики защиты от несанкционированного доступа и ее влияния на исполнение приложений и использование линий связи.
2. Результаты исследований показывают, что время отклика базы данных больше, чем т ребуемый предел в 1 секунды. Загрузка связи WAN высока, что может быть из - за времени отклика неприемлемого приложения. Поэтому
было |
сконфигурировано |
устройство |
защиты |
о т |
|
несанкционированного |
доступа |
Firewall, |
чтобы |
||
|
|
|
|
|
97 |
заблокировать передачу файлов, не идущих через главный сервер, для того чтобы был виден эффект его влияния на выполнение приложения. Результаты моделирования показывают, что время отклика приложения составляет чуть больше 2 секунд, а загрузка линии близка к 70%, что не удовлетворяет требованиям в 1 секунды.
3. Проблема решена настройкой Firewall таким образом, чтобы блокировать передачу файлов по каналу для высвобождения пропускной способности для работы нужного приложения. В результате настройки имеем время отклика приложения в среднем 1 секунда , среднее время отклика web страницы составило около 3 секунд, а загрузку линии порядка 30%.
Таким образом, показано, что изменением политик Firewall можно добиться требуемой пропускной способности для работы обязательного приложения, такого как база данных.
Дополнительный сценарий Сценарий. Необходимо продублировать первый
сценарий, назвать его NoFirewall_T3 и затем, вместо внедрения устройства защиты, улучшить WAN связь на T3 и оценить эффект.
98
7 ПРОЕКТИРОВАНИЕ WIRELESS LAN И УПРАВЛЕНИЕ ДОСТУПОМ К СРЕДЕ ПЕРЕДАЧИ
7.1 Содержание лабораторной работы
Цель лабораторной работы заключается в применении технологии CSMA/CA и использования различных опций стандарта IEEE 802.11 в беспроводной сети Wi-Fi.
Вданной лабораторной работе будут получены навыки моделирования сети Wi-Fi в Riverbed Modeler. Каждая сетевая технология имеет характерную для нее топологию соединения узлов сети и метод доступа к среде передачи (media access method). Эти категории связаны с двумя нижними уровнями модели OSI. Под топологией вычислительной сети понимается конфигура ция графа, вершинам которого соответствует сетевое оборудование, а ребрам – физические связи между ними. Компьютеры, подключенные к сети, часто называют станциями, или
узлами сети.
Различают физическую топологию, определяющую правила физических соединений узлов (прокладку реальных кабелей), и логическую топологию,
определяющую направления потоков данных между у злами сети. Логическая и физическая топологии относительно независимы друг от друга.
Физические топологии – шина (bus), звезда (star),
кольцо (ring), дерево (tree), сетка (mesh).
Влогической шине информация (кадр), передаваемая одним узлом, одновременно доступна для всех узлов, подключенных к одному сегменту. Логическая шина реализуется на физической топологии шины, звезды,
дерева, сетки. Метод доступа к среде передачи, разделяемой между всеми узлами сег мента, – вероятностный, основанный на прослушивании сигнала в шине (Ethernet), или детерминированный, основанный на определенной дисциплине передачи права доступа
(ARCnet).
В логическом кольце информация передается последовательно от узла к узлу. Каждый узел принимает
99
кадры только от предыдущего и посылает только последующему узлу по кольцу. Реализуется на физической топологии кольца или звезды с внутренним кольцом в концентраторе. Метод доступа – детерминированный. На логическом кольце строятся сети Token Ring и FDDI. Современный подход к построению высокопроизводительных сетей перено сит большую часть функций МАС-уровня (управление доступом к среде) на центральные сетевые устройства – коммутаторы.
Методы доступа к среде передачи делятся на вероятностные и детерминированные.
При вероятностном (probabilistic) методе доступа узел, желающий послать кадр в сеть, прослушивает линию. Если линия занята или обнаружена коллизия ( столкновение сигналов от двух передатчиков), попытка передачи откладывается на некоторое время.
Основные разновидности вероятностного метода:
CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance) – множественный доступ с прослушиванием несущей волны и разрешением коллизий. Узел, готовый послать кадр, прослушивает линию. При отсутствии несущей он посылает короткий сигнал запроса на передачу (RTS) и определенное время ожидает ответа ( CTS) от
адресата |
назначения. |
При |
отсутствии |
ответа |
|
(подразумевается |
возможность |
коллизии) |
попытка |
||
передачи откладывается, при получении ответа в линию посылается кадр. При запросе на широковещательную передачу (RTS содержит адрес 255) CTS не ожидается. Метод не позволяет полностью разрешить коллизии, но они обрабатываются на вышестоящих уровнях протокола. Метод применяется в сети Apple LocalTalk, характеризуется простотой и низкой стоимостью цепей доступа;
CSMA/CD (Carrier Sense Multiple Access/Collision Detect) – множественный доступ с прослушиванием несущей волны и обнаруж ением коллизий. Узел, готовый послать кадр, прослушивает линию. При отсутствии несущей он начинает передачу кадра, одновременно контролируя состояние линии. При обнаружении коллизии
