Задание:

5.

1. Эксперты оценили качество связи как MOS= 2,5. Чему равен рейтинг? 2.Когда используется принцип ROUND ROBIN в системе распределённого управления? 3. Модель DiffServ, то есть дифференцированное обслуживание к КСС – достоинства и недостатки. 4. Записать последовательность исключения из работы блока статистики STU-0. 5.Проанализировать, используя учебное пособие, результаты данных сбора статистики по 5 варианту

Решение:

1. Эксперты оценили качество связи как MOS= 2,5. Чему равен рейтинг?

Универсальным критерием для сравнения качества передачи речи разными технологиями является субъективный метод оценки по рекомендациям и методикам МСЭ-Т. Данная методика представлена ниже:

Диапазон R	Категория качества речи	Значения оценки MOS
90< R <100	наилучшая (best)	4,34 – 4,5
80< R <90	высокая (high)	4,03 – 4,34
70< R <80	средняя (medium)	3,60 – 4,03
60< R <70	низкая (low)	3,10 – 3,60
50< R <60	плохая (poor)	2,58 – 3,10

Соответственно, в случае MOS=2,5, рейтинг будет равен <50, что сообщает о том, что соединение не рекомендуется.

2. Когда используется принцип ROUND ROBIN в системе распределённого управления?

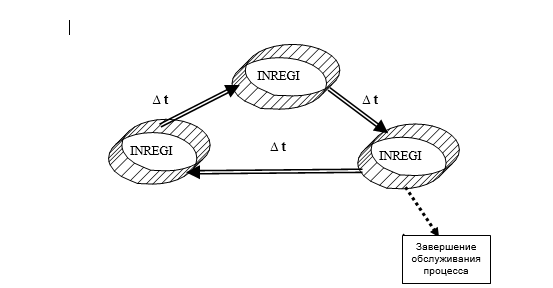

Данный принцип используется при наличии очереди из обращений к процессу INREGI, суть в том, что заявки с одинаковым приоритетом обслуживаются по очереди, каждой заявке будет выделено одинаковое время для обслуживания и так до тех пор, пока заявка не будет исключена из цепочки.

3. Модель DiffServ, то есть дифференцированное обслуживание к КСС – достоинства и недостатки.

Преимущества DiffServ:

-Этот метод позволяет каждому узлу в сети определять самостоятельно качество обслуживание трафика (PHB - ”Per Hop Behavior”) ,в отличии от IntServ

- Позволяет обслуживать трафик как по L2(frames), так и по L3(IP-пакет) заголовкам.

-Масштабируем и распознается большинством производителей сетевых ус-в.

- Предоставляет решение от проблемы «узкого горлышка» в сети, где кол-во передаваемого трафика больше ширины канала.

Недостатки:

-Любое сетевое ус-во, следующее за вашим и находящееся вне вашего управления может повлиять на обработку трафика (убрать DSCP значение, изменить приоритет и т.д.), из этого следует что данный вид обслуживания имеет значение только в вашем домене сети.

4. Записать последовательность исключения из работы блока статистики STU-0.

Последовательность изменения состояний:

при отключении микро- ЭВМ

WO >SP >TE > SE;

Отправим команды с разницей в минуту:

DX 220 ATS-947 SWITCH 20-11-11 15:01:15 WORKING STATES OF UNITS

UNIT MB STATE LOCATION INFO

STU-0 06 WO-SP -

COMMAND EXECUTED

DX 220 ATS-947 SWITCH 20-11-11 15:02:15 WORKING STATES OF UNITS

UNIT MB STATE LOCATION INFO

STU-0 06 SP-TE -

COMMAND EXECUTED

DX 220 ATS-947 SWITCH 20-11-11 15:03:15 WORKING STATES OF UNITS

UNIT MB STATE LOCATION INFO

STU-0 06 TE-SE -

COMMAND EXECUTED

5. Проанализировать, используя учебное пособие, результаты данных сбора статистики по варианту:

DX 220 UVSE-95B

TRAFFIC MEASUREMENT REPORT MSW

DATA FROM STU-1 OUTPUT INTERVAL: 60 MIN

CGR	NUMB	CRCTS	AVECR	DIR	CALLS	ACCEP	SFAIL	EFAIL	ERLS
17T9A	8	225	225.0	IN	2308	2290	0	18	52.8

Табл. 1. Собранная статистика вызовов

Приведены данные статистики для пучка каналов с именем 17T9A и номером 8 (режим измерения и его продолжительность задаются службой технической поддержки с обращением по номеру или имени пучка).

Всего в пучок объединены 225 временных каналов (CRST =225), из которых для передачи речи задействованы все 225 каналов (AVERCR = 225.0). За время наблюдения, которое продолжалось 60 минут (допускается проведение экспресс-анализа в течении 15 минут) на каналы пучка поступило 2308 вызовов (CALLS=2308) из которых 2290 вызовов закончилось разговором(ACCEP). Система коммутации признала, что её вины в ошибках вызова нет (SFAIL = 0), а по вине других устройств сети не обслужены 18 вызовов (EFAIL=18)

Вероятность потери вызовов составила:

P = (CALLS - ACCEP / CALLS) = 18 / 2308 = 0, 0077 или 0, 77%.

Проектирование телефонных сетей обычно ведется в предположении допустимой величины потерь по вызовам 3% на всю сеть (может увеличиваться до 10% для сетей мегаполисов). Общая нормативная величина потерь по вызовам распределяется по участкам разговорного тракта. Нормативное значение потерь по вызовам на участках межстанционных связей принимается обычно 0,5%. То есть в нашем случае потери превышают нормативное значение в 1.5 раз.

Общая нагрузка, обслуженная каналами пучка в течение часа наблюдения, составила ERLS = 52,8 Эрланга. Среднее использование одной соединительной линии (временного канала) пучка равно

U= ERLS/ AVECR=52,8/ 225=0,23

Максимально допустимое использование соединительной линии равно 0,8, обычно использование составляет 0,5. В нашем случае оно в 2 раза ниже допустимой величины.
