Цель работы

Изучить базовые настройки роутера с использованием симулятора eNSP от компании Huawei

Задание

1. Настроить параметры устройства: имя устройства, системное время, и временная зона системы;

2. Настроить продолжительность тайм-аута простоя консольного порта;

3. Настроить входной пароль;

4. Сохранить файлы конфигурации;

5. Настроить IP адреса для интерфейсов роутера;

6. Проверить соединение между двумя роутерами, подключенными напрямую;

7. Перезагрузить устройство используя VRP (Versatile Routing Platform);

8. Сделать скриншоты;

9. Сформировать отчет.

Ход работы

1.Настроим имя ус-ва,время и часовой пояс:

System-view

Sysname R1

clock timezone local add 03:00:00

clock datetime 21:00:00 2022-04-16

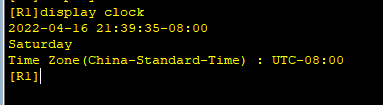

Рис.1. Вывод информации о времени

2.Настроим timeout на консольном порту,также зададим пароль

user-interface console 0

idle-timeout 0 0

set authentication password simple testtest

Рис.2. Вывод информации о настройках консольного порта

3.Сохраним конфигурацию

Выйдем из привилегированного режима и напишем:

Save

Y

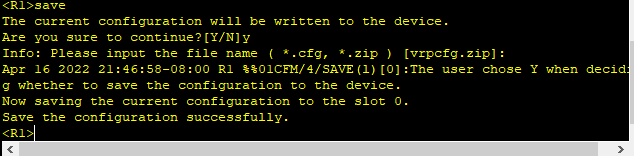

Рис.3. Сохранение конфигурации

4.Настроим IP-адресацию на интерфесах роутеров, смотрящих друг на друга:

Interface <?>

Ip address

Рис.4.Настройки IP-адресов на R1 и R2

5.Проверим доступность соседнего маршрутизатора,введем на R1:

Ping 192.168.1.2

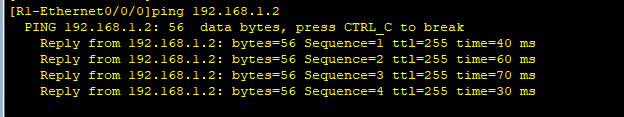

Рис.5.Проверка соседнего маршрутизатора

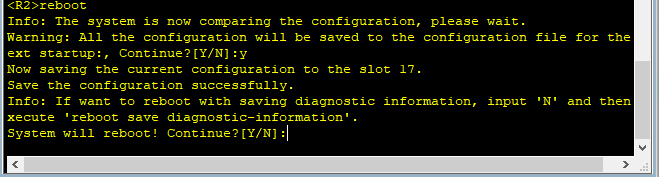

6. Перезагрузим ус-во используемся VRP

Для этого нам необходимо выйти из привелигированного режима и написать:

reboot

Контрольные вопросы

1. Назовите основные функции маршрутизатора

— маршрутизация — поддержание ТМ и обмен информацией об изменениях в топологии сети с другими маршрутизаторами. Эта функция реализуется с помощью одного или нескольких протоколов маршрутизации либо при помощи статически настроенных ТМ;

— коммутация — перенаправление пакетов от входного интерфейса маршрутизатора на выходной интерфейс в зависимости от ТМ. При необходимости маршрутизатор может произвести переупаковку IP-пакета из одного вида кадров канального уровня в другой.

2. Для каких целей используется команда system-view

Для перехода в режим настройки

3. С помощью какой команды можно посмотреть текущую конфигурацию устройства?

Display current-configuration

4. Как посмотреть конфигурацию устройства?

Display saved-configuration

5. Какая команда переводит порт в активное состояние?

Undo shutdown
