C8051F060/1/2/3/4/5/6/7
После выполнения команды RETI в процедуре обслуживания прерывания от детектора диапазона АЦП2 содержимое регистра SFRNEXT переписывается в регистр SFRPAGE. Теперь CIP-51 может обращаться к SFR регистрам Порта 5 так же, как и до возникновения прерываний. См. рис. 13.8 ниже.

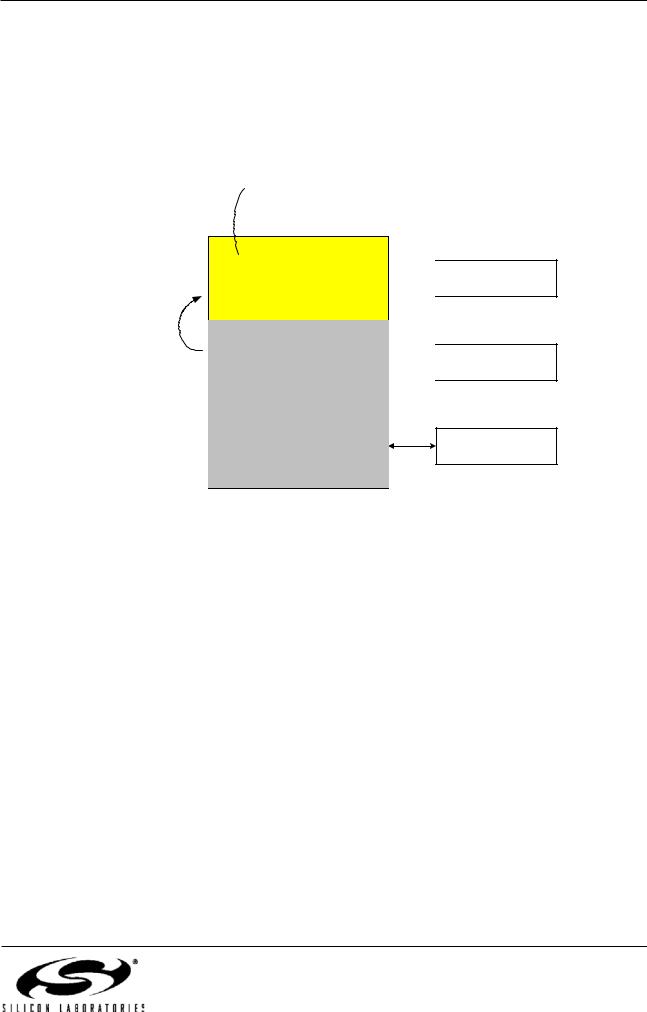

Рисунок 13.8. Стек страниц SFR после возврата из процедуры обслуживания прерывания от детектора диапазона АЦП2
SFR страница 0х02 автоматически выталкивается из стека при выходе из процедуры обслуживания
прерывания
Содержимое
регистра
SFRNEXT
загружается в регистр
SFRPAGE
0x0F
(Порт 5)
SFRPAGE
SFRNEXT
SFRLAST
Следует отметить, что в приведенном выше примере все три байта в стеке SFR страниц доступны через регистры специального назначения SFRPAGE, SFRNEXT и SFRLAST. Если стек изменяется во время обслуживания прерывания, то при выходе из прерывания возврат может произойти на SFR страницу, отличную от той, которая была выбрана до вызова прерывания. Прямой доступ к стеку SFR страниц может оказаться полезным в том случае, когда, например, требуется разрешить системам, работающим в реальном (масштабе) времени, управлять переключением контекста между различными задачами.
Загрузка данных в стек SFR страниц происходит лишь при обслуживании прерывания, а извлечение данных из стека SFR страниц происходит лишь при выходе из прерывания (при выполнении команды RETI). Автоматическое переключение SFRPAGE и функционирование стека SFR страниц можно запретить программно путем сброса в 0 бита разрешения автоматического управления страницами SFR (SFRPGEN) в регистре управления SFR страницами (SFRPGCN). См. рис.13.9.
Ред. 1.2 |
138 |
C8051F060/1/2/3/4/5/6/7
Рисунок 13.9. Регистр управления страницами SFR: SFRPGCN.
R/W |
R/W |
R/W |
R/W |
R/W |
|
R/W |
R/W |
R/W |
Значение |
- |
- |
- |
- |
- |
|
- |
- |
SFRPGEN |
при сбросе: |
|
|
|
|
|
|
|
|
|
00000001 |
Бит 7 |
Бит 6 |
Бит 5 |
Бит 4 |
Бит 3 |
|
Бит 2 |
Бит 1 |
Бит 0 |
|
|
SFR Адрес: 0x96 |
||||||||
|
|
|
|
|
|
|
|
|
SFR страница: F |
Биты 7-1: Зарезервированы.
Бит 0: SFRPGEN: Бит разрешения автоматического управления страницами SFR.
После возникновения прерывания произойдет переход на соответствующую процедуру обслуживания прерывания и автоматически будет переключена SFR страница. Этот бит используется для управления функцией автоматического переключения SFR страниц.
0:Автоматическое переключение SFR страниц запрещено. CIP-51 не будет автоматически устанавливать необходимую SFR страницу (т.е. ту SFR страницу, которая содержит SFR регистры, связанные с периферийным модулем (функцией), вызвавшем прерывание).
1:Автоматическое переключение SFR страниц разрешено. При возникновении прерывания CIP-51 автоматически установит ту SFR страницу, которая содержит SFR регистры, связанные с периферийным модулем (функцией), вызвавшем прерывание.
Рисунок 13.10. Регистр страницы SFR: SFRPAGE.
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
Значение |
|
|
|
|
|
|
|
|
|
при сбросе: |
|
|
|
|
|
|
|
|
|
00000000 |
|
Бит 7 |
Бит 6 |
Бит 5 |
Бит 4 |
Бит 3 |
Бит 2 |
Бит 1 |
Бит 0 |
||
SFR Адрес: 0x84 |
|||||||||
|
|
|
|
|
|
|
|
SFR страница: Все |
Биты 7-0: SFRPAGE: Регистр страницы SFR.
Этот байт представляет собой страницу SFR, которую CIP-51 использует при чтении или модификации регистров специального назначения.
Запись: Установка SFR страницы.
Чтение: Возвращается номер SFR страницы, которую использует CIP-51.
Если SFRPGEN = 1, то С8051 будет автоматически переключаться на ту SFR страницу, которая содержит SFR регистры, связанные с периферийным модулем (функцией), вызвавшем прерывание, а при выходе из прерывания будет восстанавливаться предыдущая страница (если только стек SFR страниц не был изменен до выхода из прерывания).
SFRPAGE является старшим байтом стека SFR страниц. Только прерывание и возврат из прерывания вызывают загрузку/извлечение данных в стек/из стека SFR страниц (а не чтение/запись регистра SFRPAGE.
139 |
Ред. 1.2 |
C8051F060/1/2/3/4/5/6/7
Рисунок 13.11. Регистр следующей страницы SFR: SFRNEXT.
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
Значение |
|
|
|
|
|
|
|
|
|
при сбросе: |
|
|
|
|
|
|
|
|
|
00000000 |
|
Бит 7 |
Бит 6 |
Бит 5 |
Бит 4 |
Бит 3 |
Бит 2 |
Бит 1 |
Бит 0 |
||
SFR Адрес: 0x85 |
|||||||||
|
|
|
|
|
|
|
|
SFR страница: Все |
Биты 7-0: Биты стека SFR страниц: Контекст SFR страниц сохраняется при возникновении прерывания/выходе из прерывания в 3-хбайтном стеке SFR страниц: SFRPAGE является первым элементом этого стека, SFRNEXT – вторым, а SFRLAST – третьим. Байты SFRPAGE, SFRNEXT и SFRLAST можно использовать для изменения контекста в стеке SFR страниц, не вызывая «проталкивания» данных по стеку. Только прерывание и возврат из прерывания вызывают загрузку/извлечение данных в стек/из стека SFR страниц.
Запись: Загружает номер SFR страницы во второй байт стека SFR страниц. В результате при возврате из прерывания в регистр SFRPAGE будет записан этот номер SFR страницы.
Чтение: Возвращается номер SFR страницы, содержащийся во втором байте стека SFR страниц. Это значение будет загружено в регистр SFRPAGE при возврате из прерывания.
Рисунок 13.12. Регистр последней страницы SFR: SFRLAST.
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
R/W |
Значение |
|
|
|
|
|
|
|
|
|
при сбросе: |
|
|
|
|
|
|
|
|
|
00000000 |
|
Бит 7 |
Бит 6 |
Бит 5 |
Бит 4 |
Бит 3 |
Бит 2 |
Бит 1 |
Бит 0 |
||
SFR Адрес: 0x86 |
|||||||||
|
|
|
|
|
|
|
|
SFR страница: Все |
Биты 7-0: Биты стека SFR страниц: Контекст SFR страниц сохраняется при возникновении прерывания/выходе из прерывания в 3-хбайтном стеке SFR страниц: SFRPAGE является первым элементом этого стека, SFRNEXT – вторым, а SFRLAST – третьим. Байты стека SFR страниц можно использовать для изменения контекста в стеке SFR страниц, не вызывая при этом «проталкивания» стека. Только прерывание и возврат из прерывания вызывают загрузку/извлечение данных в стек/из стека SFR страниц.
Запись: Загружает номер SFR страницы в последний байт стека SFR страниц. В результате при возврате из прерывания в регистр SFRNEXT будет записан этот номер SFR страницы.
Чтение: Возвращается номер SFR страницы, содержащийся в последнем байте стека SFR страниц.
Ред. 1.2 |
140 |
C8051F060/1/2/3/4/5/6/7
Таблица 13.2. Распределение регистров специального назначения в памяти
Адрес |
|
SFR |
|
|
0(8) |
|
1(9) |
2(A) |
3(B) |
4(C) |
5(D) |
6(E) |
7(F) |
|
|
PAGE |
|
|
|
|
|||||||||
|
|
|
|
|
||||||||||
|
|
0 |
|
|
SPI0CN |
|
PCA0L |
PCA0H |
PCA0CPL0 |
PCA0CPH0 |
PCA0CPL1 |
PCA0CPH1 |
WDTCN |
|
|
|
1 |
|
|
CAN0CN |
|
|
|
|
|
|
|
|
|
F8 |
|
|
|
|
|
|
|
|
|
|
(ВСЕ |
|
||
|
2 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
СТРА- |
|
||
|
|
3 |
|
|
DMA0CF |
|
DMA0CTL |
DMA0CTH |
DMA0CSL |
DMA0CSH |
DMA0BND |
DMA0ISW |
|
|
|
|
|
|
|
НИЦЫ) |
|
||||||||
|
|
F |
|
|
Р7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
0 |
|
|
В |
|
|
|
|
|
|
EIP1 |
EIP2 |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|||
F0 |
|
|
|
(ВСЕ |
|
|
|
|
|
|
(ВСЕ |
(ВСЕ |
|
|
|
2 |
|
|
|
|
|
|
|
|
|
||||
|
|
|
СТРА- |
|
|
|
|
|
|
СТРА- |
СТРА- |
|
||
|
|
3 |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
НИЦЫ) |
НИЦЫ) |
|
|
|
|
F |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
ADC0CN |
|
PCA0CPL2 |
PCA0CPH2 |
PCA0CPL3 |
PCA0CPH3 |
PCA0CPL4 |
PCA0CPH4 |
RSTSRC |
|
E8 |
|
1 |
|
|
ADC1CN |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
ADC2CN |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
Р6 |
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
ACC |
|
PCA0CPL5 |
PCA0CPH5 |
|
|
|
EIE1 |
EIE2 |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|||
E0 |
|
|
|
(ВСЕ |
|
|
|
|
|
|
(ВСЕ |
(ВСЕ |
|
|
|
2 |
|
|
|
|
|
|
|
|
|
||||
|
|
|
СТРА- |
|
|
|
|
|
|
СТРА- |
СТРА- |
|
||
|
|
3 |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
НИЦЫ) |
НИЦЫ) |
|
|
|
|
F |
|
|
|
XBR0 |
XBR1 |
XBR2 |
XBR3 |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
0 |
|
|
PCA0CN |
PCA0MD |
PCA0CPM0 |
PCA0CPM1 |
PCA0CPM2 |
PCA0CPM3 |
PCA0CPM4 |
PCA0CPM5 |
|
|
D8 |
|
1 |
|
CAN0DATL |
CAN0DATH |
CAN0ADR |
CAN0TST |
|
|
|
|
|
||
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
DMA0CN |
DMA0DAL |
DMA0DAH |
DMA0DSL |
DMA0DSH |
DMA0IPT |
DMA0IDT |
|
|
|
|
|
F |
|
|
Р5 |
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
PSW |
|
REF0CN |
DAC0L |
DAC0H |
DAC0CN |
|
|
|
|
|
|
1 |
|
|
|
REF1CN |
DAC1L |
DAC1H |
DAC1CN |
|
|
|
|
|
D0 |
|
|
|
(ВСЕ |
|
|
|
|
|
|||||
|
2 |
|
|
|
REF2CN |
|
|
|
|
|
|
|
||
|
|
|
СТРА- |
|
|
|
|
|
|
|
|
|||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
TMR2CN |
|
TMR2CF |
RCAP2L |
RCAP2H |
TMR2L |
TMR2H |
|
SMB0CR |
|
C8 |
|
1 |
|
|
TMR3CN |
|
TMR3CF |
RCAP3L |
RCAP3H |
TMR3L |
TMR3H |
|
|
|
|
2 |
|
|
TMR4CN |
|
TMR4CF |
RCAP4L |
RCAP4H |
TMR4L |
TMR4H |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
Р4 |
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
SMB0CN |
|
SMB0STA |
SMB0DAT |
SMB0ADR |
ADC0GTL |
ADC0GTH |
ADC0LTL |
ADC0LTH |
|
C0 |
|
1 |
|
|
CAN0STA |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
ADC2GTL |
ADC2GTH |
ADC2LTL |
ADC2LTH |
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
IP |
|
SADEN0 |
|
AMX0SL |
ADC0CF |
|
ADC0L |
ADC0H |
|
|
|
1 |
|
|
|
|
|
|
ADC1CF |
|
ADC1L |
ADC1H |
|
|
B8 |
|
|
|
(ВСЕ |
|
|
|
|
|
|
||||
|
2 |
|
|
|
|
AMX2CF |
AMX2SL |
ADC2CF |
|
ADC2L |
ADC2H |
|
||
|
|
|
СТРА- |
|
|
|
|
|||||||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
ADC0CPT |
ADC0CCF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
0 |
|
|
P3 |
|
|
|
|
|
|
|
FLSCL |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
B0 |
|
|
|
(ВСЕ |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
СТРА- |
|
|
|
|
|
|
|
|
|
||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
|
|
|
|
FLACL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
0 |
|
|
IE |
|
SADDR0 |
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
A8 |
|
|
|
(ВСЕ |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
СТРА- |
|
|
|
|
|
|
|
|
|
||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
|
|
P1MDIN |
P2MDIN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
0 |
|
|
P2 |
|
EMI0TC |
EMI0CN |
EMI0CF |
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
A0 |
|
|
|
(ВСЕ |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
СТРА- |
|
|
|
|
|
|
|
|
|
||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
|
P0MDOUT |
P1MDOUT |
P2MDOUT |
P3MDOUT |
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
0 |
|
|
SCON0 |
|
SBUF0 |
SPI0CFG |
SPI0DAT |
|
|
|
|
|
98 |
|
1 |
|
|
SCON1 |
|
SBUF1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
|
|
P4MDOUT |
P5MDOUT |
P6MDOUT |
P7MDOUT |
|
|
|
|
|
|
0(8) |
|
1(9) |
2(A) |
3(B) |
4(C) |
5(D) |
6(E) |
7(F) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
141 |
Ред. 1.2 |
C8051F060/1/2/3/4/5/6/7
Таблица 13.2. Распределение регистров специального назначения в памяти
|
|
0 |
|
|
P1 |
|
SSTA0 |
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
90 |
|
|
|
(ВСЕ |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
СТРА- |
|
|
|
|
|
|
|
|
||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
НИЦЫ) |
|
|
|
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
|
|
|
SFRPGCN |
CLKSEL |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
0 |
|
|
TCON |
|
TMOD |
TL0 |
TL1 |
TH0 |
TH1 |
CKCON |
PSCTL |
88 |
|
1 |
|
|
CPT0CN |
|
CPT0MD |
|
|
|
|
|
|
|
2 |
|
|
CPT1CN |
|
CPT1MD |
|
|
|
|
|
|
|
|
|
3 |
|
|
CPT2CN |
|
CPT2MD |
|
|
|
|
|
|
|
|
F |
|
|
|
|
|
OSCICN |
OSCICL |
OSCXCN |
|
|
|
|
|
0 |
|
|
P0 |
|
SP |
DPL |
DPH |
SFRPAGE |
SFRNEXT |
SFRLAST |
PCON |
|
|
1 |
|
|
|
||||||||
80 |
|
|
|
(ВСЕ |
|
(ВСЕ |
(ВСЕ |
(ВСЕ |
(ВСЕ |
(ВСЕ |
(ВСЕ |
(ВСЕ |
|
|
2 |
|
|
|
|||||||||
|
|
|
СТРА- |
|
СТРА- |
СТРА- |
СТРА- |
СТРА- |
СТРА- |
СТРА- |
СТРА- |
||
|
|
3 |
|
|
|
||||||||
|
|
|
|
НИЦЫ) |
|
НИЦЫ) |
НИЦЫ) |
НИЦЫ) |
НИЦЫ) |
НИЦЫ) |
НИЦЫ) |
НИЦЫ) |
|
|
|
F |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0(8) |
|
1(9) |
2(A) |
3(B) |
4(C) |
5(D) |
6(E) |
7(F) |
Ред. 1.2 |
142 |
