C8051F060/1/2/3/4/5/6/7

5.3.3. Время установления

Для обеспечения точности преобразования АЦП время слежения должно быть не менее минимального времени установления сигнала. Это время установления определяется входным сопротивлением АЦП, емкостью накопительного конденсатора УВХ, сопротивлением внешнего источника сигнала и требуемой точностью преобразования. На рис.5.5 показаны эквивалентные схемы входов АЦП как для дифференциального, так и для однофазного режимов работы. Следует отметить, что эквивалентная постоянная времени для обоих схем одинакова. Требуемое время установления для заданной точности установления (settling accuracy – SA) можно приблизительно определить из уравнения 5.1. Величина минимального времени установления/выборки, которое необходимо выдержать до запуска преобразования, составляет 280 нс.

Уравнение 5.1. Время установления сигнала АЦП0

t = ln(2n/SA) x RTOTALCSAMPLE

где: SA – точность установления, задаваемая в долях МЗР (например, 0.25 для установления в пределах ¼ МЗР) t - требуемое время установления в секундах

RTOTAL – сумма входного сопротивления АЦП и сопротивления внешнего источника сигнала n - разрешение АЦП в битах (16)

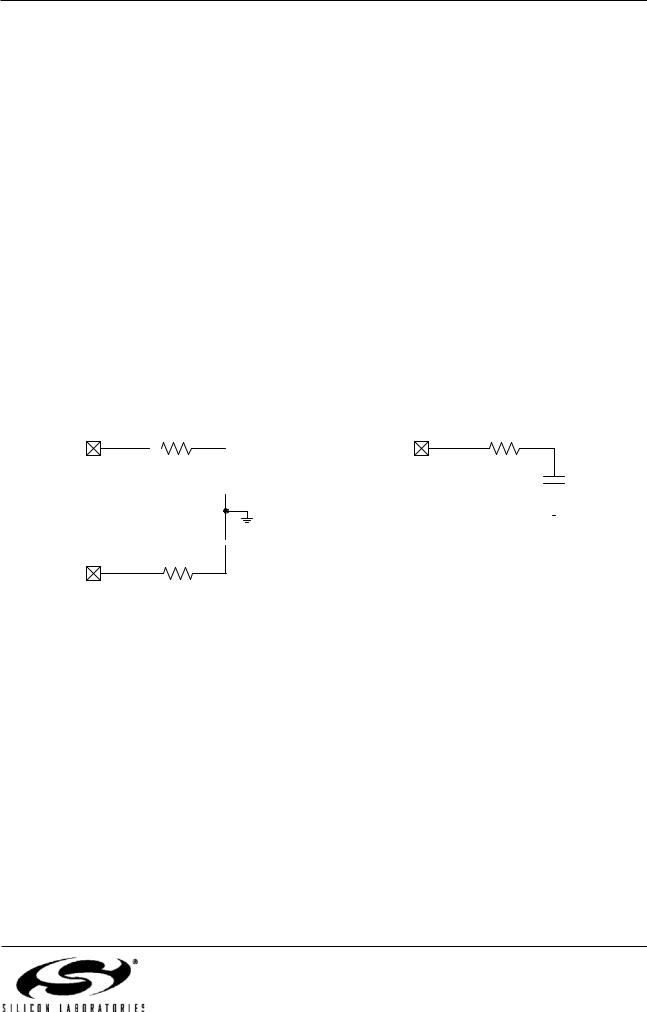

Рисунок 5.5. Эквивалентные схемы входов АЦП0 и АЦП1

CSAMPLE = 80pF

AIN1

RAIN = 30 Ω
