Нижегородский государственный технический университет институт промышленных технологий машиностроения
Кафедра "ТЕОРЕТИЧЕСКАЯ И ПРИКЛАДНАЯ МЕХАНИКА"
Техническое задание
на курсовой проект по дисциплине "Детали машин и основы конструирования"
Студент ИВАНОВ Ф, Ф. Группа 05 - ТМ - 2
КОД ЗАДА Н ИЯ : ДМ - 01.06-00.15.01
Тема задания:
ПРИВОД ЛЕНТОЧНОГО КОНВЕЙЕРА
Исходные данные по варианту 06 задания_Щ.: Тяговое усилие ленты F = 2800 Н.
Скорость ленты = 0.56 м/с.
Срок службы конвейера h = 4 года.
Диаметр барабана D 360 мм. ширина барабана В 630 мм.
Высота оси барабана от уровня пола Н^ 710 мм.

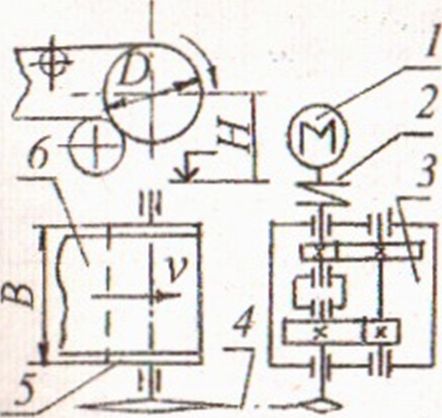

Па рисунке обозначено:
- электродвигатель;
- муфта;
- редуктор цилиндрический соос-
ный горизонтальный Ц2С;
- цепная передача;
- приводной барабан конвейера;
Схема конструкции
Рисунок 1 - Кинематическая схема
//uit!
_2J
Пой,im>
Дсгш
_
J
Циклограмма нагружснмя : число блоков при N> IO4 S ** 3
Г,/Г
зн
4
0,3
0j6
и
Рисунок 2 - Циклограмма натр ужения
(ПОЛНИСЬ)
(полнись)
(дата выдачи)
Руководитель.
(дата подписи)
Коэффициенты использования:
годового к\ = 0,8; суточного кс *■ 1,0.
р |
|
|
□ |
|
Лил 3 |
LJ |
|
|
|
ДМ-01.06-00.15.01 ПЗ |
|
'jB'js&v/imm |
ьйаи |
|
ПРИЛОЖЕНИЕ Д I ндромоторы аксиально-поршневые типа Г15-2...Н
Таблица
П.ДI. Технические параметры
11арамстры
Гидромоторы
Г15-21Н
Г15-22Н
Г15-23Н
Г15-24Н
Г15-25Н
1.
Давление нагнетания, МПа:
номинальное
6,3
максимальное
12,5
минимальное
0,5
2.
Частота вращения, мин"1:
1
1 1 1
номинальная
960
максимальная
2400
2100
1800
1500
1000
минимальная
40
30
20
3.
Вращающий момент, Н-м:
номинальный
8
16
32
64
128
страгивания
12
14,4
30
57,5
116
4.
Номинальная эффективная
мощность,
кВт
0,8
1.1
3,2
6,4
12,8
5.
Допустимая нагрузка, Н:
радиальная
250
420
800
1250
2500
осевая
15
40
80
125
250
6.
Рабочий обьем, сиг1/ об
11,2
20
40
80
160
7.
Номинальный расход, л/мин
10,75
19
2
38,4
76,8
153,6
8.
Масса (без масла), кг
4,5
7
12
20
40
Гидромоторы работают на минеральном масле вязкостью от 15 до 200 сст при температуре окружающей среды 0...600 С. Замена масла - не реже одного раза в шесть месяцев. Ко:гффициснт полезного действия - не менее 0,87. Гидромотор может быть установлен в го- ризонтальном, вертикальном или наклонном положении.
Таблица
П.Д2. Габаритные и присоединительные
размеры
1
ни
dt
/
Ь
И
D
h
Li
/,
А
di
В
L
А,
Аг
d
Г15-21Н
14
20
5
16
70
37
8
64
1
80
168
33
11
КЗ/8"
Г15-22Н
18
25
6
20,5
80
46
72
9
92
202
38
14
К1/2"
Г15-23Н
22
30
24,5
100
6
54
12
92
11
110
248
50
19
КЗ/4"
l
is ;mi,
32
42
10
35
120
70
14
108
13
132
308
60
20
К
1"
Г15-25Н
42
58
12
45
140
86
20
138
162
402
82
31
К1V
