1.2.3 Общее передаточное число и его разбивка по ступеням передач

Общее передаточное число привода u₀ = n_ДВ / n_Б = u_редu_ц и его разбивка по ступеням передач для четырех вариантов двигателей приведены в таблице 1.3, где отдельные передаточные числа обозначены: u_ред = u_Бu_Т – редуктора; u_Б – быстроходной ступени редуктора; u_Т – тихоходной ступени редуктора; u_ц – цепной передачи.

При разбивке u₀ были использованы рекомендации [1, c. 12] для соосного цилиндрического редуктора u_ред = 7,1...50 (рекомендуемые 12,5...31,5); u_Т =

= 0,9(u_ред)^1/2; u_Б = u_ред / u_Т (с округлением u_Б и u_Т до ближайшего числа по ГОСТ 2185-66) и для цепной передачи [1, c. 11] u_ц  4 (рекомендуемые 1,5...3).

Отклонение общего передаточного числа при округлении [1, c.14]:

u₀ = 100(u₀ – u₀) / u₀ %  [u₀ =  4%].

Таблица 1.3 – Разбивка u₀ по ступеням передач

Вариант	Двига-тель	u0	uред	uБ	uТ	uБ	uТ	uред	uц	u0	uред%
1	90L2	49,74	25	5,55	4,5	5,6	4,5	25,2	1,974	49,74	– 0,8
2	100S4	24,6	16	4,44	3,6	4,5	3,55	15,98	1,54	24,61	0,13
3	112MA6	16,59	12,5	3,93	3,18	4,0	3,15	12,6	1,317	16,59	– 0,8
4	112МB8	12,22	10	3,51	2,85	3,55	2,8	9,94	1,23	12,23	0,6
Примечание - Передаточное число uц оставлено без округления (округляется при расчете данной передачи), поэтому u0 ≈ 0; uред < [± 4 %].

Исходя из указанных рекомендаций по передаточным числам, а также с учетом того, что при равных условиях двигатели с n_С = 1500 мин^-1 имеют хорошие эксплуатационные характеристики и наибольшее применение, для заданного привода выбираем

ДВИГАТЕЛЬ АИР 100S4У3 ТУ16-525.571-84.

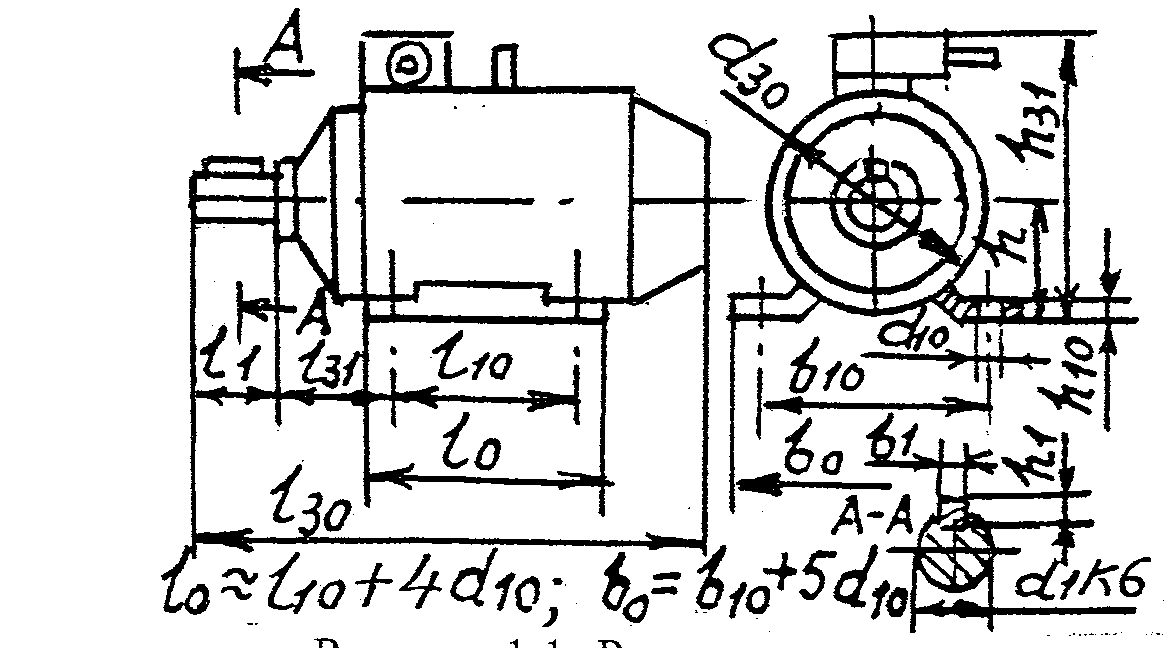

Размеры выбранного двигателя [1, c. 25, 26] представлены на рисунке 1.1.

Габариты, мм: l30 = 350; h31 = 247; d30 = 240; установоч- ные и присоединительные размеры, мм: d1 = 24; l1 = 50; b1 = 8; h1 = 7; l10 = 112; l31 = 63; d10 = 12; b10 = 160; h = 100 ; h10 = 12. Исполнение IM 1081.

Рисунок 1.1 – Размеры двигателя
