§ 5. Подточка сверл

Улучшение работоспособности сверла, стойкости и точности сверления может быть достигнуто путем подточки главных и попе­речной кромок, а также ленточек.

Применяется пять основных разновидностей подточки, улуч­шающих условия работы поперечной кромки сверла.

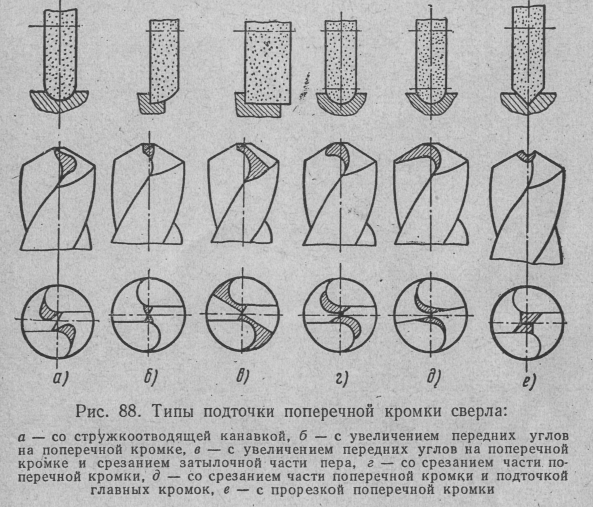

В первом случае стружкоотводящая канавка на передней по­верхности поперечной кромки (рис. 88, а) образуется кругом радиус­ной формы, причем канавка касается поперечной кромки только в крайней ее точке.

Такая подточка рекомендуется для большинства встречающихся на практике случаев сверления, не требует высокой точности испол­нения и дает небольшой расход круга.

Подточка, показанная на рис. 88, б, отличается тем, что стружко­отводящая • канавка проходит непосредственно через поперечную кромку, заостряя ее.

Следующая разновидность подточки (рис. 88, в) отличается применением более простой формы круга. При этом однако

182

срезается затылочная часть пера и режущий клин пера ослабляется.

Для подточек типа б к в требуется более квалифицированная наладка, высокая точность исполнения; расход круга при подточках этого типа выше, чем при подточке а. Эти подточки применяются для глубокого сверления легкообрабатываемых материалов.

Далее идут два типа подточек (рис. 88, г, д), при которых по­перечная кромка, образованная при заточке задних поверхностей,

частично срезается и заменяется новой кромкой. Подточка типа г наиболее распространенная на практике, но рекомендуется для сверления на глубину не более ЗД. Подточка, показанная на рис 88, д, применяется в тех случаях, когда необходимо допол­нительно притупить или заострить главные кромки.

Подточка типа е (подточка Жирова) является дальнейшим раз­витием предыдущих подточек и приводит к полному срезанию перво­начальной поперечной кромки. Такая подточка используется для сверления чугуна.

Операцию подточки поперечной кромки следует выполнять на . универсально-заточном'станке с использованием специальных при­способлений.

В комплекте универсально-заточного станка ЗБ642 имеется оправка / (рис. 89) к малой универсальной головке П8, в которой

183
