Томский политехнический университет

Кафедра АРМ

Лабораторная работа №1

Измерение геометрии режущего инструмента.

Выполнил:

студент группы 4191

К.В. Щедривый

Принял:

А.А. Гребнев

Томск-2003

Цель работы: научиться определять геометрию резца.

Оборудование: резцы, фрезы, угломер универсальный, угломер маятникового типа.

Элементы резца.

Р езец состоит из головки и тела, или стержня. Головка – рабочая (режущая) часть резца. Стержень предназначен для закрепления резца. Элементы резца показаны на рисунке:

Передняя поверхность – поверхность резца, по которой сходит стружка.

Задние поверхности – поверхности резца, обращенные к обрабатываемой заготовке.

Режущие кромки – линии пересечения передней и задних поверхностей. Основную работу резания выполняет главная режущая кромка.

Вершина резца – место сопряжения главной и вспомогательной режущих кромок. Вершина резца может быть острой, закругленной или в виде прямой линии, называемой переходной (зачищающей) кромкой.

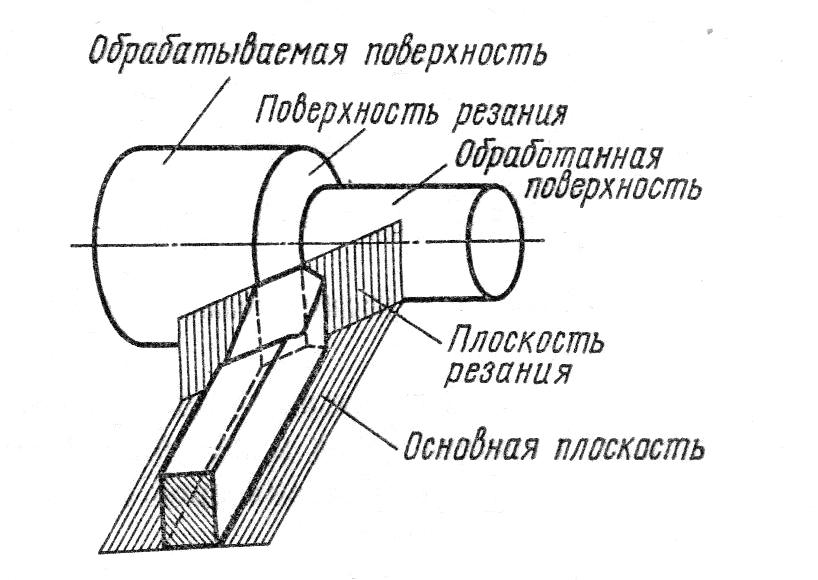

При резании инструмент и заготовка образуют следующие плоскости: Обрабатываемой поверхностью называется поверхность заготовки, с которой срезается припуск.

Обработанная поверхность образуется в результате снятия припуска.

Поверхностью резания называется поверхность, образуемая на заготовке непосредственно главной режущей кромкой резца.

Плоскость резания – плоскость, касательная к поверхности резания и проходящая через режущую кромку резца.

Основная плоскость – это плоскость, параллельная продольной и поперечной подачам. У токарных резцов за эту плоскость может быть принята нижняя опорная поверхность резца.

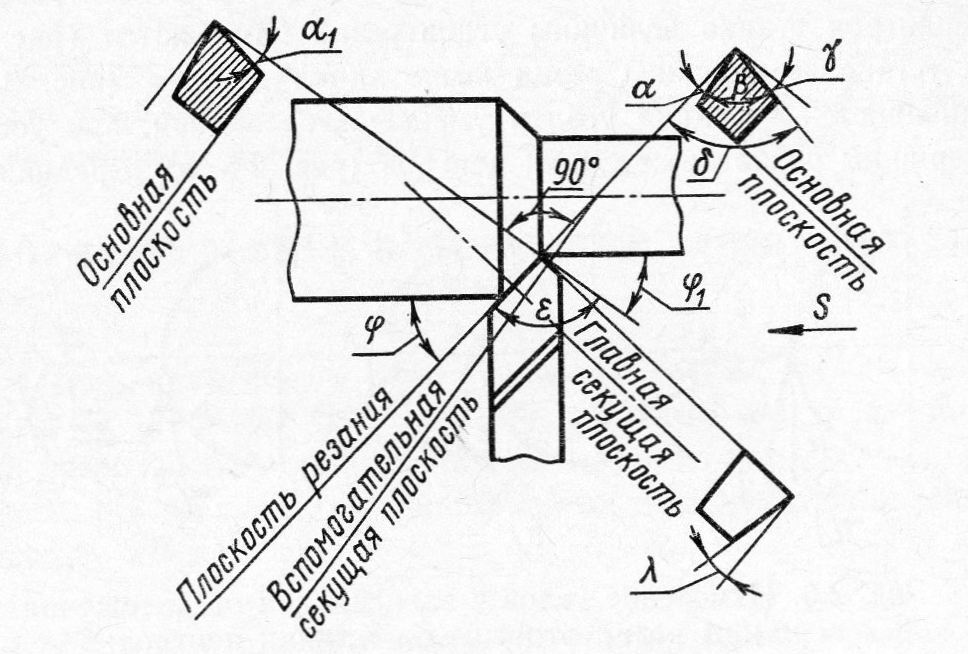

О сновными геометрическими характеристиками резца являются главные и вспомогательные углы, углы в плане и угол наклона главной режущей кромки.

Главные углы резца (передний γ, главный задний α, резания δ, заострения β) измеряются в главной секущей плоскости, перпендикулярной проекции главной режущей кромки на основную плоскость.

Передним углом называется угол между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания, проведенной через главную режущую кромку.

Главным задним углом называется угол между главной задней поверхность резца и плоскостью резания.

Угол резания – угол между передней поверхность резца и плоскостью резания.

Угол заострения – угол между передней и главной задней поверхностями резца.

Вспомогательным задним углом α1 называется угол между вспомогательной задней поверхностью резца и плоскостью, проходящей через вспомогательную режущую кромку перпендикулярно основной плоскости.

Вспомогательные углы резца измеряются во вспомогательной секущей плоскости, перпендикулярной проекции вспомогательной режущей кромки на основную плоскость.

Главным углом в плане φ называется угол между проекцией главной режущей кромки на основную плоскость и направлением подачи.

Углом при вершине в плане ε называется угол между проекциями режущих кромок на основную плоскость.

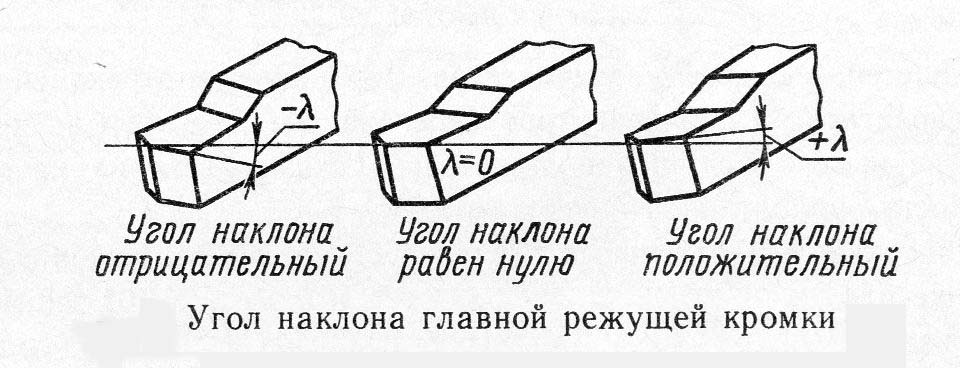

Углом наклона главной режущей кромки λ называется угол, заключенный между главной режущей кромкой и линией, проведенной через вершину резца параллельно основной плоскости. Этот угол измеряется в плоскости, проходящей ч ерез главную режущую кромку перпендикулярно основной плоскости.

Он считается положительным, когда вершина резца является низшей точкой режущей кромки, отрицательным – когда вершина резца является высшей точкой кромки, равным нулю – когда главная режущая кромка параллельна основной плоскости.

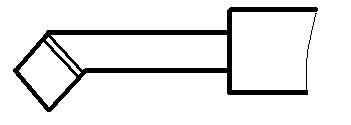

Д анные, полученные при измерении расточного резца:

α = 120 α1 = 90 ε = 1010

β = 700 β1 = 790 φ = 700 φ1 = 90

γ = 80 γ1 = 20 λ = 10

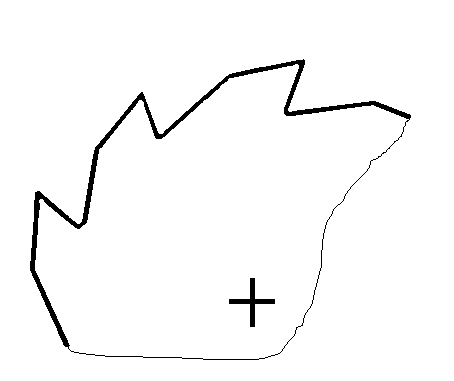

Данные, полученные при измерении фрезы №1:

α = 70 α1 = 00

β = 690 β1 = 900

γ = 140 γ1 = 00

ε = 900 φ1 = 00

λ = 00 φ = 900

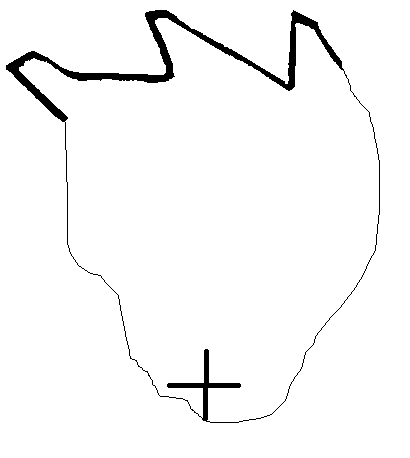

Данные, полученные при измерении фрезы №2:

α = 80 α1 = 00

β = 680 β1 = 900

γ = 140 γ1 = 00

φ = 900 φ1 = 00

ε = 900 λ = 00

Выводы: В результате проделанной работы:

  1. Были изучены методы работы с мерительным инструментом;

  2. Была изучена геометрию режущего инструмента;

  3. Произведены измерения углов на примерах расточного резца и дисковых фрез.

Томский политехнический университет

Кафедра АРМ

Лабораторная работа №1

Измерение геометрии режущего инструмента.

Выполнил:

студент группы 4191

С.Б. Лукин

Принял:

А.А. Гребнев

Томск-2003

Цель работы: научиться определять геометрию резца.

Оборудование: резцы, фрезы, угломер универсальный, угломер маятникового типа.

Элементы резца.

Р езец состоит из головки и тела, или стержня. Головка – рабочая (режущая) часть резца. Стержень предназначен для закрепления резца. Элементы резца показаны на рисунке:

Передняя поверхность – поверхность резца, по которой сходит стружка.

Задние поверхности – поверхности резца, обращенные к обрабатываемой заготовке.

Режущие кромки – линии пересечения передней и задних поверхностей. Основную работу резания выполняет главная режущая кромка.

Вершина резца – место сопряжения главной и вспомогательной режущих кромок. Вершина резца может быть острой, закругленной или в виде прямой линии, называемой переходной (зачищающей) кромкой.

При резании инструмент и заготовка образуют следующие плоскости: Обрабатываемой поверхностью называется поверхность заготовки, с которой срезается припуск.

Обработанная поверхность образуется в результате снятия припуска.

Поверхностью резания называется поверхность, образуемая на заготовке непосредственно главной режущей кромкой резца.

Плоскость резания – плоскость, касательная к поверхности резания и проходящая через режущую кромку резца.

Основная плоскость – это плоскость, параллельная продольной и поперечной подачам. У токарных резцов за эту плоскость может быть принята нижняя опорная поверхность резца.

О сновными геометрическими характеристиками резца являются главные и вспомогательные углы, углы в плане и угол наклона главной режущей кромки.

Главные углы резца (передний γ, главный задний α, резания δ, заострения β) измеряются в главной секущей плоскости, перпендикулярной проекции главной режущей кромки на основную плоскость.

Передним углом называется угол между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания, проведенной через главную режущую кромку.

Главным задним углом называется угол между главной задней поверхность резца и плоскостью резания.

Угол резания – угол между передней поверхность резца и плоскостью резания.

Угол заострения – угол между передней и главной задней поверхностями резца.

Вспомогательным задним углом α1 называется угол между вспомогательной задней поверхностью резца и плоскостью, проходящей через вспомогательную режущую кромку перпендикулярно основной плоскости.

Вспомогательные углы резца измеряются во вспомогательной секущей плоскости, перпендикулярной проекции вспомогательной режущей кромки на основную плоскость.

Главным углом в плане φ называется угол между проекцией главной режущей кромки на основную плоскость и направлением подачи.

Углом при вершине в плане ε называется угол между проекциями режущих кромок на основную плоскость.

Углом наклона главной режущей кромки λ называется угол, заключенный между главной режущей кромкой и линией, проведенной через вершину резца параллельно основной плоскости. Этот угол измеряется в плоскости, проходящей ч ерез главную режущую кромку перпендикулярно основной плоскости.

Он считается положительным, когда вершина резца является низшей точкой режущей кромки, отрицательным – когда вершина резца является высшей точкой кромки, равным нулю – когда главная режущая кромка параллельна основной плоскости.

Д анные, полученные при измерении расточного резца:

α = 120 α1 = 90 ε = 1010

β = 700 β1 = 790 φ = 700 φ1 = 90

γ = 80 γ1 = 20 λ = 10

Данные, полученные при измерении фрезы №1:

α = 70 α1 = 00

β = 690 β1 = 900

γ = 140 γ1 = 00

ε = 900 φ1 = 00

λ = 00 φ = 900

Данные, полученные при измерении фрезы №2:

α = 80 α1 = 00

β = 680 β1 = 900

γ = 140 γ1 = 00

φ = 900 φ1 = 00

ε = 900 λ = 00

Выводы: В результате проделанной работы:

  1. Были изучены методы работы с мерительным инструментом;

  2. Была изучена геометрию режущего инструмента;

  3. Произведены измерения углов на примерах расточного резца и дисковых фрез.

Томский политехнический университет

Кафедра АРМ

Лабораторная работа №1

Измерение геометрии режущего инструмента.

Выполнил:

студент группы 4191

А.В. Лачков

Принял:

А.А. Гребнев

Томск-2003

Цель работы: научиться определять геометрию резца.

Оборудование: резцы, фрезы, угломер универсальный, угломер маятникового типа.

Элементы резца.

Р езец состоит из головки и тела, или стержня. Головка – рабочая (режущая) часть резца. Стержень предназначен для закрепления резца. Элементы резца показаны на рисунке:

Передняя поверхность – поверхность резца, по которой сходит стружка.

Задние поверхности – поверхности резца, обращенные к обрабатываемой заготовке.

Режущие кромки – линии пересечения передней и задних поверхностей. Основную работу резания выполняет главная режущая кромка.

Вершина резца – место сопряжения главной и вспомогательной режущих кромок. Вершина резца может быть острой, закругленной или в виде прямой линии, называемой переходной (зачищающей) кромкой.

При резании инструмент и заготовка образуют следующие плоскости: Обрабатываемой поверхностью называется поверхность заготовки, с которой срезается припуск.

Обработанная поверхность образуется в результате снятия припуска.

Поверхностью резания называется поверхность, образуемая на заготовке непосредственно главной режущей кромкой резца.

Плоскость резания – плоскость, касательная к поверхности резания и проходящая через режущую кромку резца.

Основная плоскость – это плоскость, параллельная продольной и поперечной подачам. У токарных резцов за эту плоскость может быть принята нижняя опорная поверхность резца.

О сновными геометрическими характеристиками резца являются главные и вспомогательные углы, углы в плане и угол наклона главной режущей кромки.

Главные углы резца (передний γ, главный задний α, резания δ, заострения β) измеряются в главной секущей плоскости, перпендикулярной проекции главной режущей кромки на основную плоскость.

Передним углом называется угол между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания, проведенной через главную режущую кромку.

Главным задним углом называется угол между главной задней поверхность резца и плоскостью резания.

Угол резания – угол между передней поверхность резца и плоскостью резания.

Угол заострения – угол между передней и главной задней поверхностями резца.

Вспомогательным задним углом α1 называется угол между вспомогательной задней поверхностью резца и плоскостью, проходящей через вспомогательную режущую кромку перпендикулярно основной плоскости.

Вспомогательные углы резца измеряются во вспомогательной секущей плоскости, перпендикулярной проекции вспомогательной режущей кромки на основную плоскость.

Главным углом в плане φ называется угол между проекцией главной режущей кромки на основную плоскость и направлением подачи.

Углом при вершине в плане ε называется угол между проекциями режущих кромок на основную плоскость.

Углом наклона главной режущей кромки λ называется угол, заключенный между главной режущей кромкой и линией, проведенной через вершину резца параллельно основной плоскости. Этот угол измеряется в плоскости, проходящей ч ерез главную режущую кромку перпендикулярно основной плоскости.

Он считается положительным, когда вершина резца является низшей точкой режущей кромки, отрицательным – когда вершина резца является высшей точкой кромки, равным нулю – когда главная режущая кромка параллельна основной плоскости.

Д анные, полученные при измерении расточного резца:

α = 120 α1 = 90 ε = 1010

β = 700 β1 = 790 φ = 700 φ1 = 90

γ = 80 γ1 = 20 λ = 10

Данные, полученные при измерении фрезы №1:

α = 70 α1 = 00

β = 690 β1 = 900

γ = 140 γ1 = 00

ε = 900 φ1 = 00

λ = 00 φ = 900

Данные, полученные при измерении фрезы №2:

α = 80 α1 = 00

β = 680 β1 = 900

γ = 140 γ1 = 00

φ = 900 φ1 = 00

ε = 900 λ = 00

Выводы: В результате проделанной работы:

  1. Были изучены методы работы с мерительным инструментом;

  2. Была изучена геометрию режущего инструмента;

  3. Произведены измерения углов на примерах расточного резца и дисковых фрез.
