Практическая работа
Составление маршрута технологического процесса обработки: детали типа вал.
Выполнил: студент гр. 4А34
Коншин А.А.
Проверил: доцент
Должиков В.П.
Томсk 2007
Задание:
написать маршрут технологического процесса изготовления детали:
1. деталь типа вал (материал - Сталь 45 ГОСТ1015-88), (Рис. 1);

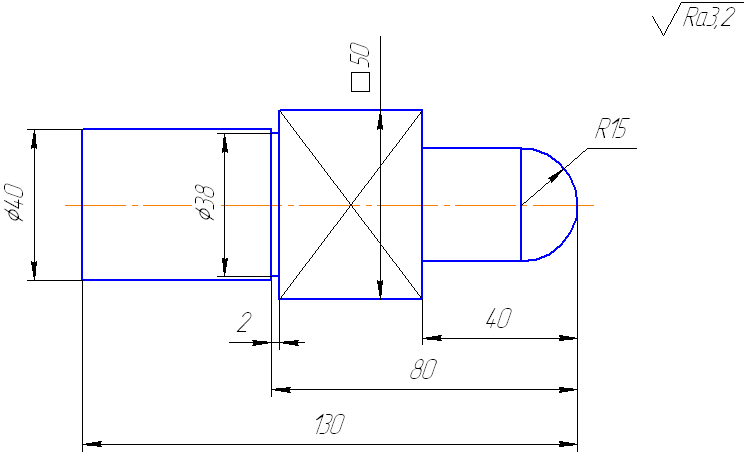

Рис. 1
1. Маршрут технологического процесса изготовления детали типа вал (материал - Сталь 45 ГОСТ1015-88):
Неуказанные предельные отклонения размеров: валов h12, отверстий H12, остальных ±IT12/2. |
|
|
О05 Заготовительная операция:

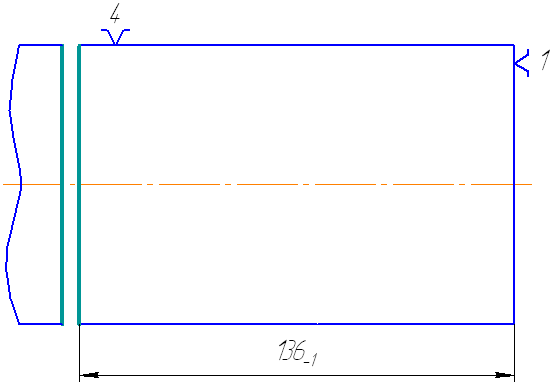

А. Установить заготовку в призмы. База: Наружный диаметр и торец.
|
|
О10 Токарная операция:
А. Установить заготовку в трехкулачковый патрон. База: Наружный диаметр и торец.
|
|
О15 Токарная операция с ЧПУ:

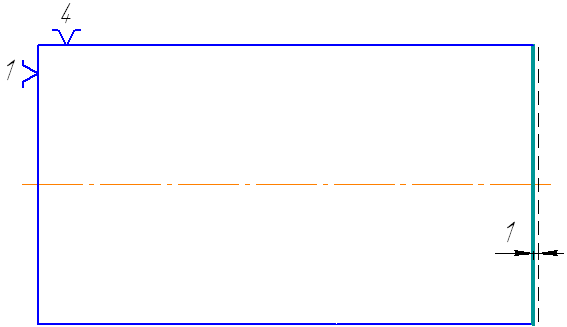

А. Установить заготовку в трёхкулачковый патрон. База: наружный диаметр и торец. 1. Подрезать торец в размер 1;
|
|
О20 Фрезерная операция:
А. Установить заготовку в приспособление. База: наружный диаметр и плоскость;
|
О25 Слесарная: Зачистить заусенцы, притупить острые кромки. |
|
О30 Промывочная: Промыть согласно типовому техпроцессу. |
|
О35 Консервация: Консервировать согласно типовому техпроцессу. |
|
,
выдерживая размер
;
на длину
;
выдерживая размер Ø
;
на длину
;
;
