Операционная технологическая карта

сборки и сварки неповоротных стыков труб, выполняемых

по комбинированной технологии – электрод с основным

видом покрытия + самозащитная порошковая проволока

ОБЪЕКТ

СТРОИТЕЛЬСТВА

ТИП

ТРУБОПРОВОДА

ДИАМЕТР

КИЛОМЕТРАЖ

СТЫКУЕМЫЕ ЭЛЕМЕНТЫ

ШИФР КАРТЫ

Магистральный

нефтепровод

1020 мм

труба + труба

ТН - СРП - 20 - 01

Характеристика труб

Сварочные

материалы

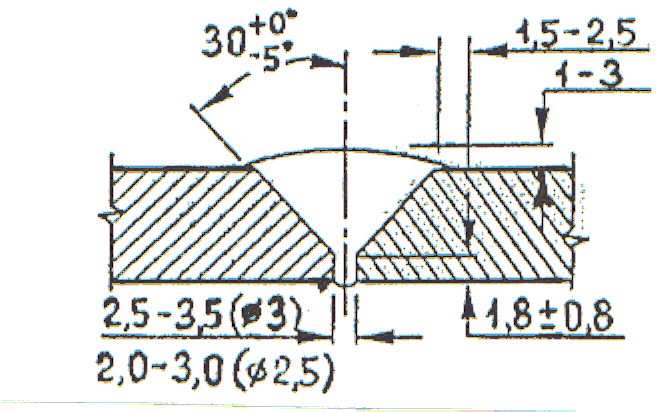

Форма разделки кромок

и сварного шва

минимальное количество слоев

(без подварочного слоя)

N=3 для толщин стенок 10 мм

N=4 для толщин стенок 11...13 мм

N=5 для толщин стенок 14...15 мм

Предварительный

подогрев

Номер

ТУ, ГОСТа,

марка стали

Диа- метр,

мм

Толщина

стенки,

мм

Класс

прочности

Норматив-

ный предел

прочности, МПа

Эквива-лент углерода,

%

Электроды

типа Э50А по ГОСТ 9467-75

(Е7016 по AWS А5.1)

диам. 2,5 / 3,0 / 3,2 мм

(корневой слой шва)

диам. 3,0 / 3,2 / 4,0 мм

(подварочный слой)

Порошковая проволока

NR-207

диам. 1,7 мм

(заполняющие и облицовочный

слои шва)

• Для труб с толщинами стенок 10...12 мм -подогрев не требуется;

• Для труб с толщиной стенок 12,1...14 мм - до 100^{+30 0}С при температуре окружающего воздуха ниже минус 20 ⁰С;

• Для труб с толщинами стенок 14,1...15 мм - до 100^{+30 0}С при температуре окружающего воздуха ниже плюс 5 ⁰С

1020

10,0...15,0

К50

490

0,42 

0,46

К52

510

К54

530

Режимы сварки

Дополнительные требования и рекомендации

Сварочные

слои

Марка

сварочного

материала

Диа-метр,

мм

Поляр-

ность

Свароч-

ный ток,

А

Скорость подачи

проволоки,

дюйм/мин

Устанавли-ваемое напряжение, В

1. Для выполнения сварных соединений следует использовать трубы с одинаковой нормативной толщиной стенки. Допускается непосредственное соединение (без специальной обработки изнутри) труб с разностью нормативных толщин стенок = 3 мм, если максимальная из двух соединяемых толщин превышает 12 мм, и труб с разностью нормативных толщин стенок = 2,5 мм, максимальная из двух соединяемых толщин  12 мм.

2. Направление сварки для корневого и подварочного слоев шва - на подъем, заполняющих и облицовочного слоев шва – на спуск.

3. Сварка каждого слоя шва выполняется одновременно не менее чем двумя сварщиками.

4. Освобождать жимки центратора разрешается после завершения сварки 75% периметра корневого слоя шва.

5. Рекомендуется осуществлять сварку без прихваток. В случае сварки с прихватками их количество должно быть не менее четырех, а длина каждой 100-150 мм. Режим сварки – как для корневого слоя шва.

6. Разрешается оставлять незаконченными сварные соединения в случае, если высота сварного шва составляет не менее 2/3 толщины стенки трубы.

7. Температура на кромках труб перед сваркой корневого слоя шва (выполнения прихваток) должна быть не ниже установленного для каждой толщины стенки номинального значения (см. раздел «Предварительный подогрев»).

8. Межслойная температура должна составлять не менее +50 ^оС и не более +200 ⁰С.

9. Допускается использование труб с V-образной разделкой кромок после механизированной газовой резки и последующей обработки шлифмашинкой. При этом угол скоса кромки должен составлять 30_-5 град.

10. При проведении работ не должна нарушаться целостность изоляции.

11. Конкретные марки аттестованных в установленном порядке сварочных электродов следует выбирать в соответствии с Инструкцией по технологии сварки при строительстве и капитальном ремонте магистральных нефтепроводов. Электроды перед использованием должны быть прокалены при температуре 300 - 350 ⁰С в течение 1 часа.

12. Перед выполнением облицовочного слоя следует недозаполнить разделку на 1-2 мм в нижнем и потолочном положениях.

13. Порошковая проволока (при отсутствии прямого попадания влаги) не требует прокалки перед использованием.

14. Запрещается приваривать обратный кабель к телу трубы.

Корневой

2,5*

3,0/3,2

прямая/

обратная

70-90

90-120

-

-

Подварочный

3,0/3,2

4,0

обратная

90-120

130-150

-

-

Заполняющие

NR-207

1,7

прямая

-

100

110

18,5-19,5

19,5-20,5

Корректирующий

NR-207

1,7

прямая

-

80

90

17,0-17,5

17,5-18,5

Облицовочный

NR-207

1,7

прямая

-

80

90

17,0-17,5

17,5-18,5

* - электроды диам. 2,5 мм рекомендуется использовать для сварки корневого слоя шва труб с толщинами стенок не более 12 мм

При сварке порошковой проволокой следует строго соблюдать соотношение между скоростью подачи проволоки и устанавливаемым напряжением

ПЕРЕЧЕНЬ И ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ СБОРКИ И СВАРКИ

№

п/п

Операция

Содержание операций

Оборудование

и инструмент

1.

Очистка труб

• Внутреннюю и наружную неизолированную поверхности труб очистить от земли и других загрязнений

Скребок, щетка

2.

Подготовка

кромок

• Осмотреть поверхность и кромки труб;

• Устранить шлифованием на наружной поверхности неизолированных торцов труб царапины, риски, задиры глубиной до 5% от нормативной толщины стенки, но не более минусового допуска на толщину стенки по ТУ или ГОСТ;

• Забоины и задиры фасок глубиной до 5 мм ремонтировать электродами с основным видом покрытия типа Э50А (E7016) диам. 2,5 мм с предварительным подогревом до 100^{+30 0}С;

• Зачистить отремонтированные поверхности кромок труб шлифованием, при этом должна быть восстановлена заводская разделка кромок, а толщина стенки трубы не должна быть выведена за пределы минусового допуска;

• Вмятины на концах труб глубиной до 36 мм выправить безударным разжимным устройством с обязательным местным подогревом изнутри трубы до 100 – 150 ⁰С независимо от температуры окружающего воздуха. В случае повреждения изоляционного покрытия оно должно быть отремонтировано;

• Концы труб с забоинами и задирами фасок более 5 мм или вмятинами более 36 мм следует обрезать, а образовавшуюся кромку обработать станком типа СПК или шлифмашинкой с восстановлением заводской формы разделки кромок;

• Зачистить до чистого металла прилегающие к кромкам внутреннюю и наружную поверхности трубы на ширину не менее 10 мм

Ультразвуковой толщиномер

(типа УТ-93П),

шаблон сварщика УШС-3,

линейка, штангенциркуль,

шлифмашинка,

сварочный источник,

станок типа СПК,

разжимное приспособление;

газовая горелка,

контактный термометр ,

термокарандаш

3.

Сборка

труб

• Осуществить сборку труб на внутреннем гидравлическом центраторе;

• Смещение кромок должно быть равномерно распределено по периметру стыка. Максимальная величина распределенного смещения «С» не должна превышать 20% от нормативной толщины стенки , т.е. С= 2,0 мм - для труб с толщиной стенки 10...10,3 мм; С= 2,2 мм – для труб с толщиной стенки 10,8...11,4 мм; С= 2,4 мм для труб с толщиной стенки 11,8 и 12,2 мм; С= 2,6 мм - для труб с толщиной стенки 12,8...13,2 мм; С= 2,8 мм - для труб с толщиной стенки 14,0 и 14,2 мм; С= 3,0 мм - для труб с толщиной стенки 15,0 мм;

• Величина зазора между стыкуемыми кромками труб должна составлять 2,5-3,5 мм в случае применения электродов диам. 3,0/3,2 мм и 2,0-3,0 мм в случае сварки электродов диам. 2,5 мм

Внутренний центратор,

шаблон сварщика УШС-3,

линейка

4.

Подогрев

стыка

• Осуществить предварительный подогрев до температуры, указанной в разделе «Предварительный подогрев». В том случае, если подогрев не требуется, произвести просушку торцов труб путем нагрева до +20…50 ⁰С при наличии следов влаги или наледи на кромках;

• Замер температуры торцов труб осуществлять не менее, чем в 3-х точках по периметру стыка на расстоянии 10-15 мм от торцов труб

Кольцевой подогреватель,

контактный термометр,

термокарандаш

5.

Сварка

стыка

• Выполнить сварку корневого слоя шва электродами с основным видом покрытия;

• Тщательно зашлифовать абразивным кругом корневой слой шва;

• Осуществить визуальный контроль корневого слоя шва изнутри трубы. При необходимости выполнить подварку изнутри трубы электродами с основным видом покрытия участков, имеющих непровары, несплавления и смещения кромок более 2 мм. Подварочный слой должен иметь ширину 8…10 мм и усиление 1…3 мм;

• Выполнить сварку самозащитной порошковой проволокой заполняющих слоев шва. При сварке труб с толщинами 14…15 мм последний заполняющий слой может выполняться за два прохода (валика);

• По завершению каждого прохода производить послойную зачистку от шлака и брызг. При этом после выполнения первого заполняющего слоя зачистка производится абразивным кругом или дисковой проволочной щеткой, всех последующих слоев дисковой проволочной щеткой;

• Выполнить сварку порошковой проволокой «корректирующего» слоя в положении 1…5 час. (ориентировочно);

• Выполнить сварку порошковой проволокой облицовочного слоя шва. Облицовочный слой труб с толщинами 10,0-12,0 мм выполняется за один проход, с толщинами 13,0-13,2 мм за один-два прохода, с толщинами 14-15 мм за два-три прохода. При выполнении облицовки в два-три валика каждый последующий проход (валик) должен перекрывать предыдущий не менее, чем на 1/3 его ширины. Глубина межваликовой канавки должна составлять не более 1,0 мм, что определяется разностью между высотой валика в его верхней точке и высотой шва в месте расположения соседней канавки при установке шаблона на тело трубы. Усиление шва по периметру межваликовой канавки должно составлять не менее 1,0 мм;

• Выровнять шлифкругом видимые грубые участки поверхности облицовочного слоя шва, а также участки облицовочного слоя с глубиной межваликовой канавки более 1 мм. Зачистить прилегающую поверхность трубы от шлака и брызг

Сварочный источник,

шлифмашинка,

металлическая щетка,

контактный термометр, термокарандаш, шаблон сварщика УШС-3,

напильник, молоток,

зубило

Не оговоренные в данной технологической карте операции должны выполняться в соответствии со СНиП III-42-80, Инструкцией по технологии сварки

при строительстве и капитальном ремонте магистральных нефтепроводов и ВСН 012-88

Карта разработана: ________________ /__________________________/ - ____________________________ Дата: «_____» ______________200___ г.

^{ПОДПИСЬ Ф. И. О ДОЛЖНОСТЬ}
