ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение высшего профессионального образования
«ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет Машиностроительный
Кафедра Оборудование и технология
сварочного производства
КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ
ТЕОРЕТИЧЕСКИЕ ОСНОВЫ СВАРКИ ДАВЛЕНИЕМ
Студент _________________________ Ниренберг С.
подпись
_______________________
дата
Руководитель _________________________ Киселёв А.С.
подпись
________________________
дата
Томск 2005
Исходные данные
Материал: сталь 12Х18Н10Т
Способ сварки: контактная шовная
Задание
Разработать технологию контактной сварки листов исходя из условий:
Обосновать выбор конструктивных элементов соединения;
Обосновать количество прихваток и последовательность их простановки;
Обосновать выбор параметров режима сварки (прихваток).
Содержание
СОДЕРЖАНИЕ 4
Введение 4
1 Материалы сварной конструкции и их свариваемость 5
2 Описание способа сварки 6
3 Выбор конструктивных элементов соединения 7
4 Прихватки 9
5 Выбор параметров режима шовной сварки 10
12
Заключение 13
Перечень использованных источников 14
Введение
Контактная сварка – процесс образования неразъемных соединений металлов в результате их кратковременного нагрева электрическим током и пластического деформирования усилием сжатия, со стороны электродов.
Одним из видов контактной сварки является шовная сварка.
Контактная шовная сварка – способ получения сварного соединения путем образования ряда перекрывающихся точек. Наиболее часто подвод тока и перемещение деталей осуществляют с помощью вращающихся дисковых электродов.
Существует несколько разновидностей шовной сварки: односторонняя, многошаговая и шовно–стыковая сварка.
Наиболее часто при контактной шовной сварке детали собирают и сваривают внахлёстку. Однако используют в некоторых случаях и шовную сварку встык, которая обеспечивает большую циклическую прочность соединений [1,с340].
Целью курсового проекта является разработка технологии контактной шовной сварки листового металла исходя из определённых условий:
- марка стали 12Х18Н10Т
-
геометрические размеры свариваемых
листов:
1 Материалы сварной конструкции и их свариваемость
Сталь
12Х18Н10Т
относятся к классу корозионно-стойких,
жаростойких, жаропрочных и износостойких
сталей аустенитного класса. Назначение:
детали, работающие до 600
.
Сварные аппараты и сосуды, работающие
в разбавленных растворах азотной,
уксусной и фосфорной кислот, растворах
щелочей и солей и другие детали, работающие
под давлением при температуре от
,
а при наличии агрессивных сред - до
.
Сталь обладает хорошей свариваемостью. После сварки рекомендуется последующая термообработка.[6 c.524]
Химический состав стали 12Х18Н10Т приведён в таблице 1.
Таблица 1 – Химический состав стали 12Х18Н10Т, % (ГОСТ 5632-72)
C |
Si |
Mn |
Cr |
Ni |
Ti |
S |
P |
Cu |
не более |
не более |
|||||||
0,12 |
0,8 |
2,0 |
17,0-19,0 |
9,0-11,0 |
0,8 |
0,020 |
0,035 |
0,30 |
Таблица 2
–теплофизические свойства стали
12Х18Н10Т[2,с.92]
|
|
|
|
|
|
75 |
0,016 |
0,04 |
15,5 |
1440 |
300 |

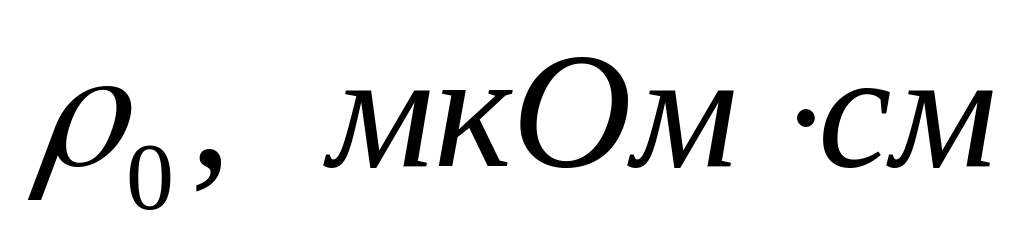

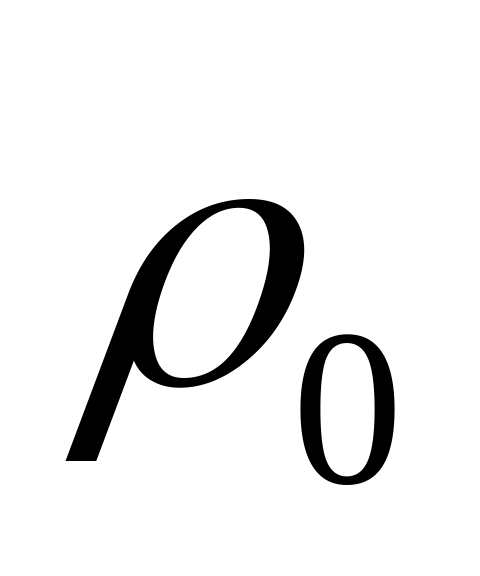

-удельное
электросопротивление
-теплопроводность
-температуропроводность
-коэффициент
линейного расширения

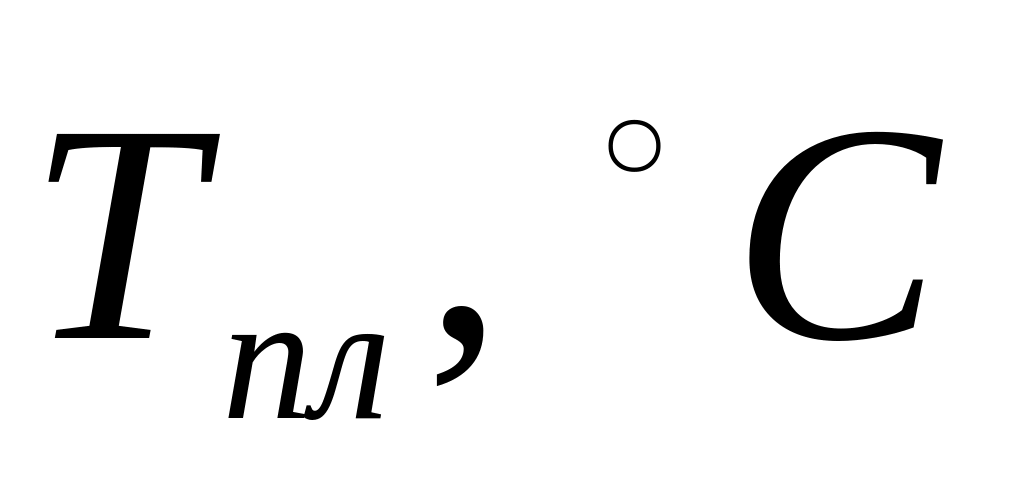

-температура
плавления
-условное сопротивление деформации металла зоны сварки
