1.3. Трубопроводы пара и горячей воды с рабочим давлением пара более 0,07 мПа и температурой воды свыше 115с.
66. При индукционном способе нагрева и использовании потенциометров для снижения вредного влияния электромагнитного поля индуктора на их показания следует устанавливать ТП… магнитному полю индуктора .
[1. стр. п. 17.5.6]
а) параллельно
б) перпендикулярно
67. Длина нагреваемого участка ТП в области высоких температур должна быть … мм [1. п. 17.5.10].
а) не более 150
б) не менее 150
в) 150
68. Соединять ТП с термоэлектродным проводом необходимо с помощью … [1. п. 17.5.12].
а) винтовых муфт или другим надежным способом
б) соединения по средствам скрутки
69. Термоэлектродные провода следует по возможности прокладывать … от электрических кабелей и мест перемещения оборудования
[1. п. 17.5.14].
а) вдали
б) вблизи
70. Для двустороннего углового шва его расчетная высота определяется как … расчетных высот двух его частей, выполненных с разных сторон.
[2. п. 10.2.2]
а) разность
б) сумма
в) произведение
71. Выявленные при визуальном и измерительном контроле поверхностные дефекты, которые могут быть удалены без последующей заварки выборок, должны быть исправлены … проведения контроля другими методами [2. п. 10.5.6].
а) после
б) вовремя
в) до
72. Трубопроводы должны подвергаться техническому освидетельствованию в следующие сроки [4. п. 4.1.1]:
а) наружному осмотру и гидравлическому испытанию - перед пуском вновь смонтированного трубопровода;
б) наружному осмотру - не реже одного раза в три года;
в) наружному осмотру и гидравлическому испытанию - после ремонта с применением сварки и при пуске трубопровода после нахождения его в состоянии консервации свыше двух лет.
г) все выше перечисленное
д) только б) и в)
73. Вновь смонтированные трубопроводы подвергаются техническому освидетельствованию … наложения изоляции [4. п. 4.1.4].
а) до
б) после
74. Техническое освидетельствование трубопроводов проводится в следующей последовательности [4. п. 4.1.5]:
а)проверка технической документации;
наружный осмотр;
гидравлическое испытание;
б) гидравлическое испытание;
наружный осмотр;
проверка технической документации;
в) не имеет значения
75. … осмотре вновь смонтированного трубопровода необходимо убедиться, что изготовление, монтаж и схема трубопровода (расположение опор, компенсаторов, арматуры, спускных, продувочных и дренажных устройств и реперов) соответствуют требованиям Правил, проекту и представленным при регистрации документам [4. п. 4.3.1].
а) При внутреннем
б) При наружном
76. Для гидравлического испытания должна применяться вода с температурой … [5. п. 4.4.2].
а) не ниже 5° С и не выше 40° С
б) не ниже 10° С и не выше 40° С
в) не ниже 10° С и не выше 30° С
77. Конструкция криволинейных элементов должна соответствовать … , утвержденной в установленном порядке [10. п. 2.2.1].
а) ТУ
б) методическим указаниям
в) НТД
78. Для соединения труб и фасонных деталей должна применяться сварка … [10. п. 2.3.2].
а) нахлест
б) встык с полным проплавлением
79. Для поперечных стыковых сварных соединений, подлежащих местной термической обработке, длина свободного прямого участка трубы (элемента) в каждую сторону от оси шва (до ближайших приварных деталей и элементов, начала гиба, соседнего поперечного шва и т. д.) должна быть не менее величины l, определяемой по формуле
[11. п. 2.3.7]:

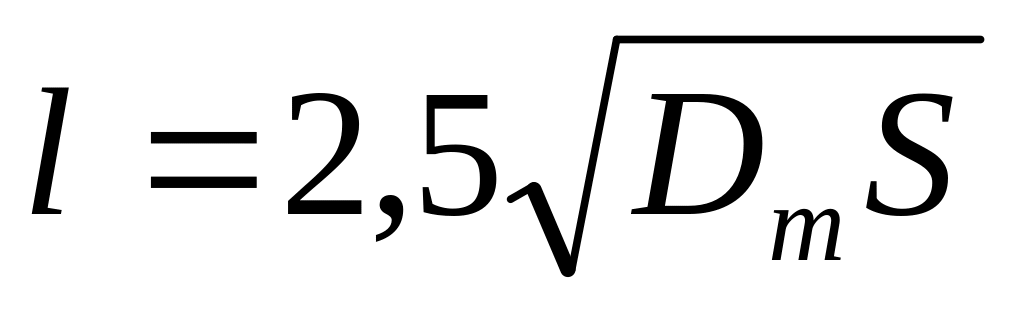

а)
,

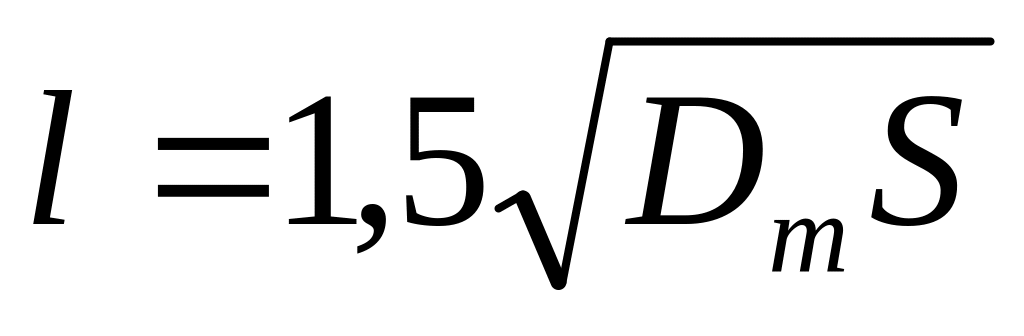

б)
,
в)
,
Здесь Dm - средний диаметр трубы (элемента), равный Dm = Da-S; Da - номинальный наружный диаметр, мм; S - номинальная толщина стенки трубы (элемента), мм.
80. При прокладке трубопроводов в полупроходных каналах высота каналов в свету должна быть не менее 1,5 м, ширина прохода между изолированными трубопроводами - … [10. п. 2.4.2].
а) не менее 0,6 м
а) не более 0,6 м
б) 0,6
81. Камеры для обслуживания подземных трубопроводов должны иметь не … люков с лестницами или скобами [10. п. 2.4.5].
а) менее двух
б) не менее трех
в) не более пяти
82. Горизонтальные участки трубопровода должны иметь уклон … .
[10. п. 2.4.7]
а) не менее 0,004
б) не менее 0,006
в) не менее 0,004 и не более 0,006
83. Визуальный осмотр и измерение овальности в условиях завода выполняется … [11. п. 2.9].
а) сварщиками
б) владельцем котла
в) контролерами
84. Контроль гибов, находящихся в эксплуатации, выполняется не менее чем на 2/3 поверхностей гибов, включая растянутую и нейтральные зоны [11. п. 2.6].
а) 1/3
б) 2/3
в) 1/2
85. Визуальный осмотр поверхности проводится … после зачистки, выполненной для новых гибов согласно ОСТ 108.030.129-79 [11. п. 3.1].
а) с применения увеличительных приборов
б) без применения увеличительных приборов
86. По результатам визуального осмотра гибы бракуются, если на наружной или внутренней поверхности обнаружены … [11. п. 3.2].
а) плены, закаты, трещины;
б) расслоения и рванины;
в)глубокие риски и грубая рябизна.
г) все выше перечисленное
87. Значение овальности фиксируется в процентах для каждого гиба отдельно и определяется по формуле [11. п. 3.8]:

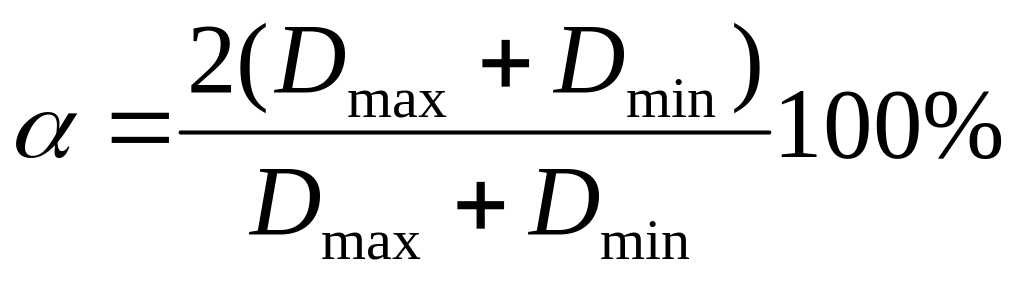

а)

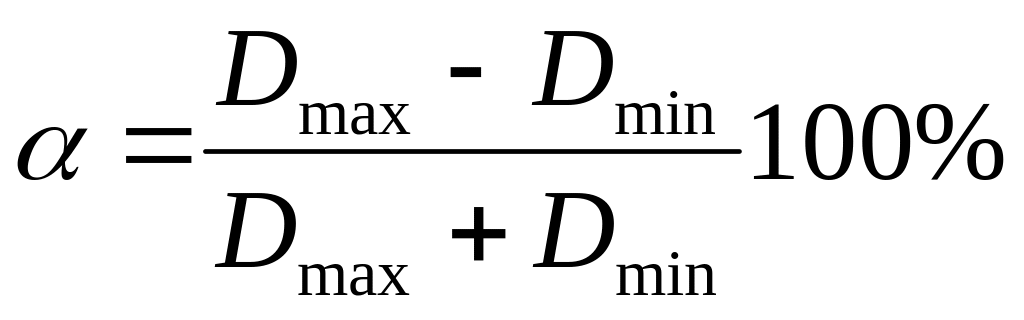

б)

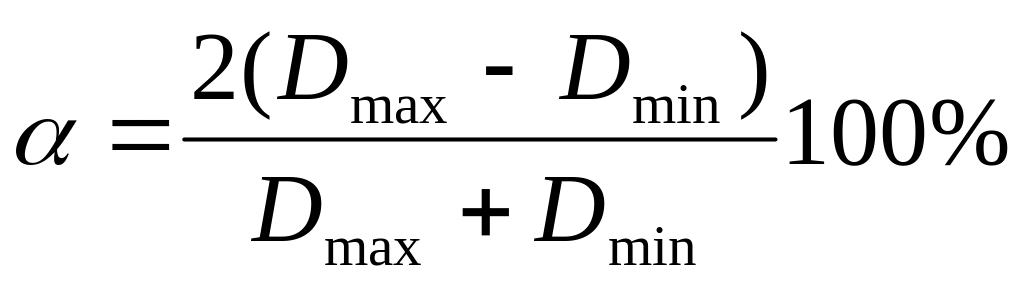

в)
где Dmax , Dmin - наибольший и наименьший наружные диаметры, измеренные в одном сечении.
88. Утонение прямых участков трубопровода и гибов в нейтральных зонах не должно превышать 10% номинальной толщины, а гибов в растянутых зонах (на наружном обводе) - … [12. п. 6.5.1].
а) 10%
б) 15%
в) 20%
89. Овальность гибов труб не должна превышать … [12. п. 6.5.2].
а) 5%
б) 8%
в) 10%
90. На внутреннем обводе гибов допускается плавная волнистость с наибольшей высотой не более половины номинальной толщины стенки трубы, но … [12. п. 6.5.3].
а) не менее 10 мм
б) не более 10 мм
в) 10 мм
91. Допускается оставлять в эксплуатации элементы с одиночными коррозионными язвами, эрозионными повреждениями или раковинами глубиной не более 10% номинальной толщины стенки элемента, но не более 3 мм и протяженностью не более … [12. п. 6.5.4].
а) 0,25

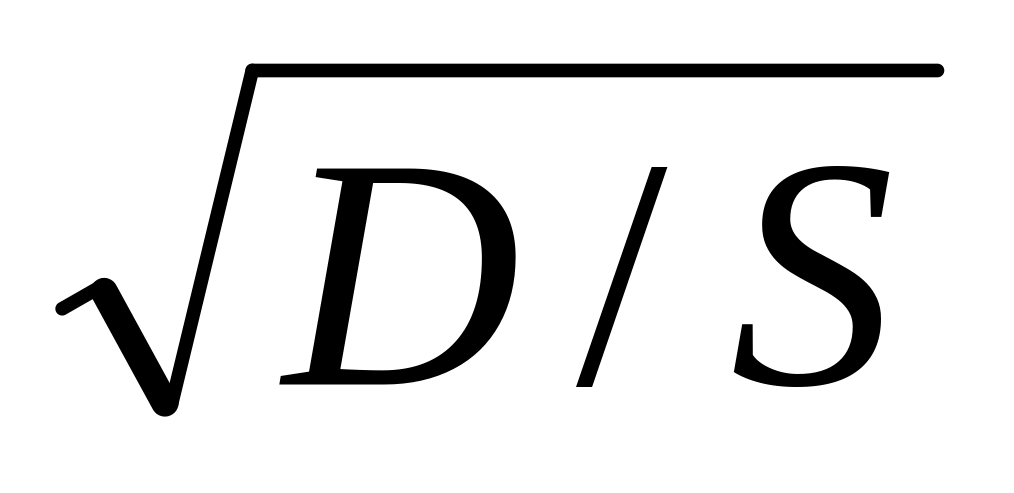

б)
0,25
в) 0,5
(D — средний диаметр элемента, мм; S — толщина стенки, мм).
92. Визуальный контроль … поверхности участков трубопровода проводят через демонтированные разъемные соединения трубопровода.
[13. п. 4.3.3]
а) внутренней
в) внешней
93. На трубопроводах … категории допускается проводить визуальный контроль внутренней поверхности труб с наружным диаметром не менее 700 мм через специальное отверстие в стенке трубы. [13. п. 4.3.3]
а) II
б) III
в) IV
94. Овальность гибов труб не должна превышать 8% для трубопроводов …категории. [13. п. 5.11]
а) II
б) III
в) IV
95. Овальность гибов труб не должна превышать 10% для трубопроводов … категории. [13. п. 5.11]
а) II
б) II и IV
в) III и IV
96. Контролируемый трубопровод … категории может быть допущен к дальнейшей эксплуатации сроком не более, чем на 50 тыс. часов, на основании положительных результатов контроля, расчетов на прочность и гидравлических испытаниях при соблюдении установленных требовании по условиям (регламенту) пуска и эксплуатации трубопровода, а также рекомендаций заключения по итогам обследования. [13. п. 6.6]
а) II
б) III
в) IV
97. … – отказ или повреждение технических устройств, применяемых на опасном производственном объекте, отклонения от режима технологического процесса, нарушение положений настоящего Федерального закона, других федеральных законов и иных нормативных правовых актов РФ, а так же НТД, устанавливающих правила ведения работ на опасном производственном объекте. [14. Статья 1]
а) Инцидент
б) Авария
98. Результатом осуществления экспертизы промышленной безопасности является … . [14. Статья 13, п. 3]
а) заключение
б) протокол
99. На практическом экзамене кандидаты проводят контроль не менее…..зкзаменационных образцов: [14. п. 5.5.2]
а) двух
б) трех
в) четырех
100. В комплект образцов для практического экзамена должны входить экзаменационные образцы: [15. п. 5.5.1]
а) любые
б) соответствующие объектам контроля
101. Допускаются ли экзаменационные образцы , не содержащие дефектов:
[15. п. 5.5.1]
а) допускаются
б) не допускаются
102. Если специальный экзамен охватывает 2 или более объектов контроля, количество вопросов должно быть соответственно увеличено - не менее чем на……..вопросов по каждому дополнительному объекту контроля: [15. п. 5.3]
а) один
б) пять
в) десять
103. При аттестации по 2 и более объектам контроля, НК которых проводится по одной нормативно-методической документации, специальный экзамен сдается по этой документации, и количество вопросов должно быть: [15. п. 5.3]
а) 15
б) 20
в) 30
104. Экзамен по проверке знаний правил безопасности сдается:
[15. п. 5.4]
а) общий
б) по каждому объекту отдельно
105. Кандидат, претендующий на присвоение квалификационного уровня в области неразрушающего контроля, должен иметь: [15. п. 2.1]
а) соответствующее общее образование;
б) теоретическую подготовку;
в)опыт практической работы по неразрушающему контролю;
г) всё перечисленное.
106. Заявка кандидата на аттестацию может быть отклонена Независимым органом по аттестации в случае : [15. п. 4.7]
а) недостаточного опыта производственной деятельности;
б) неудовлетворительного состояния здоровья, подтвержденного медицинским заключением;
в) некомплектности предоставленных документов после уведомления кандидата о необходимости их дополнительного представления;
г) а+б;
д) все перечисленное
107. При проведении практического экзамена кандидат : [15. п. 5.11.2]
а) должен пользоваться только аппаратурой Независимого органа;
б) может использовать собственный прибор;
в) а+б.
108. Для специалиста, не имеющего 1 уровня, минимальный производственный опыт при аттестации на 2 уровень по капиллярному виду контроля должен составлять : [15. приложение 3, таблица 2]
а) 12 месяцев;
б ) 9 месяцев;
в) 6 месяцев.
109.При проведении специального экзамена среднее времени ответа на один вопрос должно быть не более: [15. п. 5.11.1]
а) 1мин;
б) 3 мин;
в) 5 мин.
110. Авария – это : [14. статья 1]
а) разрушение сооружений и (или) технических устройств, применяемых на опасном производственном объекте;
б) неконтролируемые взрыв и (или) выброс опасных веществ;
в) а+б.
Таблица 1.1- Нормы допустимых поверхностных дефектов, выявляемых при визуальном
контроле сварных соединений
Дефект |
Размерный показатель сварного соединения, мм |
Допустимый максимальный размер дефекта, мм |
Западание (углубление) между валиками и чешуйчатость поверхности шва |
От 2 до 4 включительно Свыше 6 до 10 включительно Свыше 10 |
1.0 1.5 2.0 |
Одиночные включения |
Свыше 3 до 4 включительно Свыше 5 до 6 включительно Свыше 10 до 15 включительно Свыше 20 до 40 включительно |
0.6 0.8 1.5 2.5 |
Подрезы основного металла |
Независимо |
0.2 |
Отклонения от прямолинейности сварных стыков труб |
Независимо |
Просвет между линейкой и трубой на расстоянии 200 мм от стыка не должен быть более 3 мм |
Таблица 1.2 - Нормы допустимой выпуклости корня шва, выявляемой радиографическим контролем в сварных соединениях изделий, на которые распространяются правила Госгортехнадзора России, при односторонней сварке без подкладных колец
Номинальный внутренний диаметр сваренных элементов, мм |
Допустимая максимальная высота выпуклости корня шва, мм |
До 25 включительно Свыше 25 до 150 включительно Свыше 150 |
1.5 2.0 2.5 |
